Механизм натяжения — HITACHI UH261

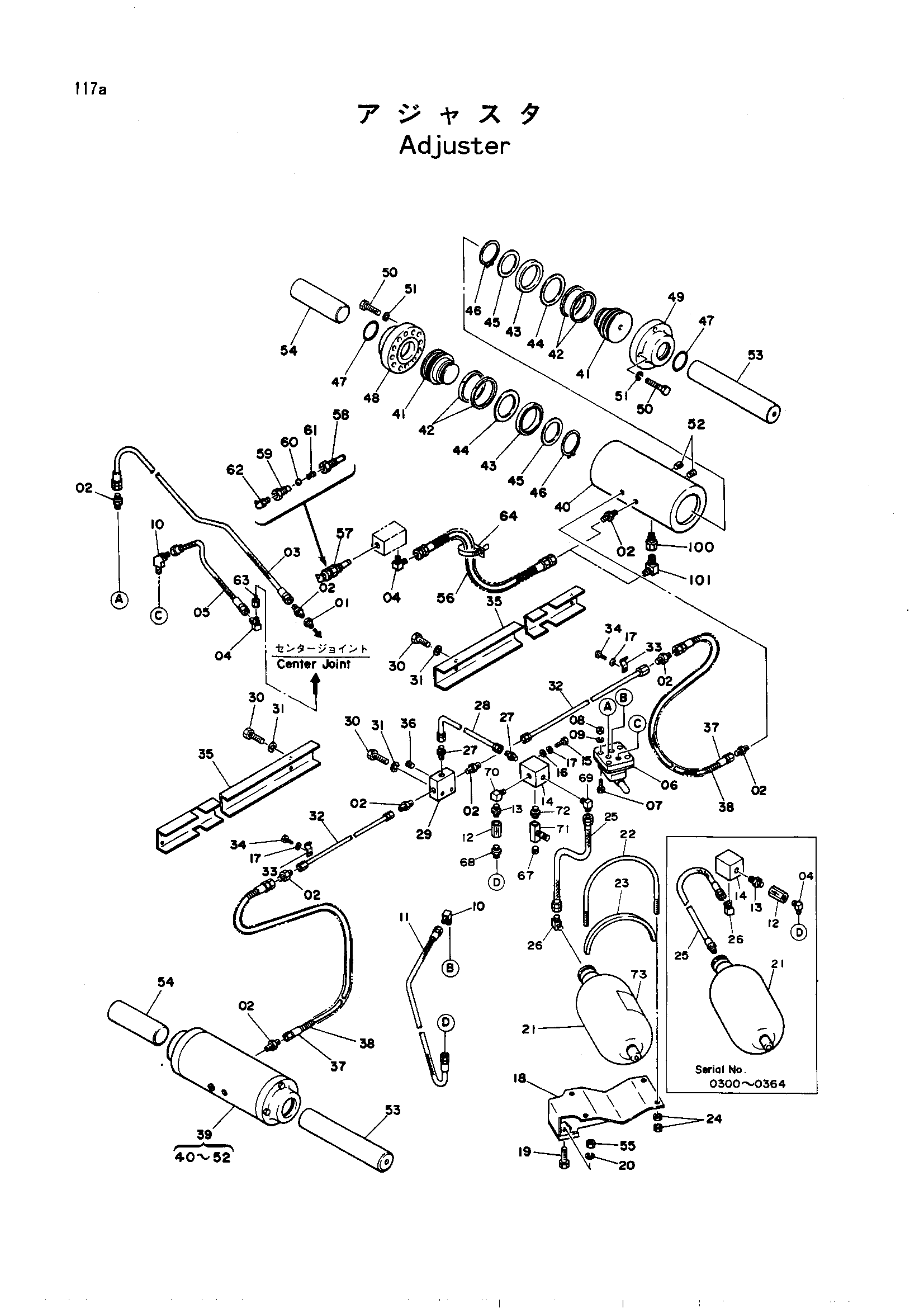

Заводская схема «Механизм натяжения» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1601	Переходник	1
02	94-1301	Адаптер	8
02	94-1301	Адаптер	10
03	4509858	Нейлоновый шланг	1
04	94-1401	Угловой штуцер	3
04	94-1401	Угловой штуцер	4
05	4055294	Шланг	1
06	4145494	Клапан	1
07	M351036	Болт с внутренним шестигранником	4
08	M511008	Гайка	4
09	A590910	Пружинная шайба	4
10	94-1501	Угловой штуцер	2
11	4025326	Шланг	1
12	4132836	Обратный клапан	1
13	94-1701	Адаптер	1
14	3016672	Блок	1
14	3035194	Блок	1
15	M111025	Болт	2
16	A590110	Шайба	2
17	A590910	Пружинная шайба	4
18	8016073	Кронштейн	1
19	M111463	Болт	2
20	A590914	Пружинная шайба	2
21	4158875	Гидроаккумулятор	1
22	4032853	Болт: U	2
23	4032862	Резиновая прокладка	2
24	M511613	Гайка	8
25	4055261	Шланг	1
25	4131537	Шланг	1
26	94-1503	Угловой штуцер	1
27	94-1303	Адаптер	2
28	9710684	Трубка	1
29	3019581	Блок	1
30	M111256	Болт	10
31	A590912	Пружинная шайба	10
32	9712779	Трубка	2
33	4078856	Хомут	2
34	M111020	Болт	2
35	4110792	Крышка	2
36	94-2011	Пробка	1
37	4122504	Шланг	2
38	4131307	Защита шланга	2
39	9037014	Гидроцилиндр. в сборе	2
39	9055373	Гидроцилиндр. в сборе	2
40	7009576	Гидроцилиндр	1
40	7015204	Гидроцилиндр	1
41	3016733	Поршень	2
42	4098183	Веаринг	4
43	4098184	U-образная манжета	2
44	4098185	Опорное кольцо	2
45	4098270	Пластина	2
46	991353	Стопорное кольцо	2
47	4071222	Уплотнительное кольцо	2
48	3016423	Фланец	1
49	3016424	Фланец	1
50	M121656	Болт	16
51	A590916	Пружинная шайба	16
52	94-2011	Пробка	1
52	94-2011	Пробка	2
53	3016743 замена: 3034975	Шток	2
53	3034975	Шток	2
54	3016744	Шток	2
55	M511411	Гайка	2
56	4166305	Шланг	2
56	4167191 замена: 4229885	Шланг	2
56	4229885	Шланг	2
57	9019581	Клапан в сборе	2
58	3007166	Клапан	1
59	3007167	Клапан	1
60	933255	Шарик	1
61	4049951	Пружина	1
62	J75581	Штуцер	1
63	4015427	Адаптер	1
64	4121859	Ленточный зажим	4
67	94-2011	Пробка	1
68	94-1301	Адаптер	1
69	94-1403	Угловой штуцер	1
70	94-0630	Угловой штуцер	1
71	4155430	Запорный клапан	1
72	94-1701	Адаптер	1
73	4191310	Информационная табличка	1
100	4015427	Адаптер	2
101	94-1401	Угловой штуцер	2
