Основные гидролинии (1-1) — HITACHI UH261

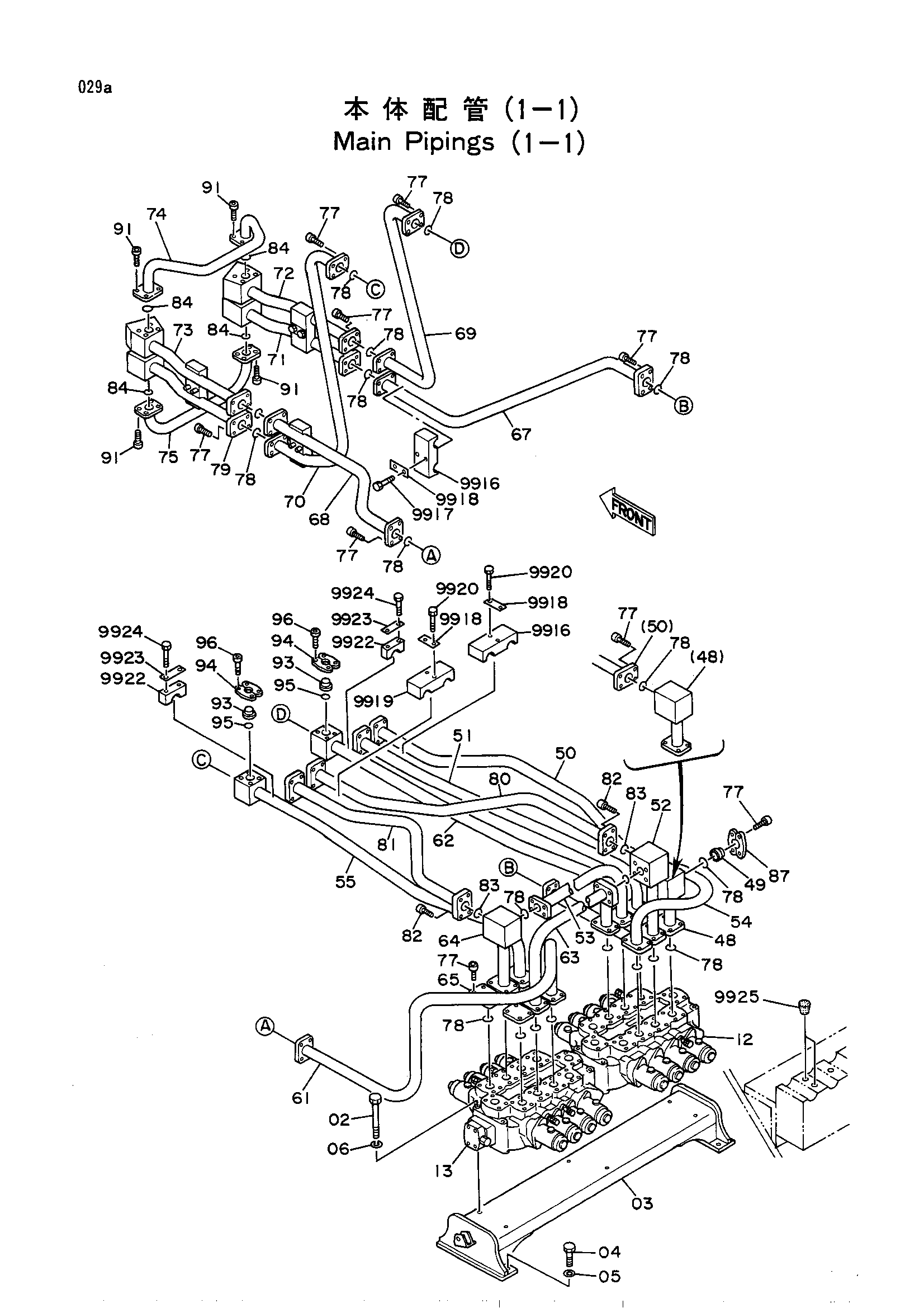

Заводская схема «Основные гидролинии (1-1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M111204 | Болт | 6 |
| 03 | 7010178 | Кронштейн | 1 |
| 04 | M121645 | Болт | 4 |
| 05 | 4114405 | Шайба | 4 |
| 06 | A590912 | Пружинная шайба | 6 |
| 12 | 4163964 | Гидрораспределитель(правый) | 1 |
| 13 | 4163965 | Гидрораспределитель(левый) | 1 |
| 48 | 8020806 | Трубка | 1 |
| 49 | 4100931 | Крышка | 1 |
| 50 | 8020807 | Трубка | 1 |
| 51 | 8016089 | Трубка | 1 |
| 52 | 8016096 | Трубка | 1 |
| 53 | 8016100 | Трубка | 1 |
| 54 | 8016093 | Трубка | 1 |
| 55 | 8016094 | Трубка | 1 |
| 61 | 8020804 | Трубка | 1 |
| 62 | 8016092 | Трубка | 1 |
| 63 | 8016099 | Трубка | 1 |
| 64 | 8016097 | Трубка | 1 |
| 65 | 4118188 | Крышка | 2 |
| 67 | 8016102 | Трубка | 1 |
| 68 | 8016103 | Трубка | 1 |
| 69 | 8016105 | Трубка | 1 |
| 70 | 8016106 | Трубка | 1 |
| 71 | 8021301 | Трубка | 1 |
| 71 | 8036892 | Трубка | 1 |
| 72 | 8021896 | Трубка | 1 |
| 72 | 8036889 | Трубка | 1 |
| 73 | 8021897 | Трубка | 1 |
| 73 | 8036890 | Трубка | 1 |
| 74 | 8021302 | Трубка | 1 |
| 74 | 8036891 | Трубка | 1 |
| 75 | 8018634 | Трубка | 1 |
| 75 | 8036894 | Трубка | 1 |
| 77 | M341445 | Разъём | 96 |
| 77 | M341445 | Болт с внутренним шестигранником | 96 |
| 78 | 4508805 | Уплотнительное кольцо | 24 |
| 78 | 4508805 | Уплотнительное кольцо | 24 |
| 79 | 8021301 | Трубка | 1 |
| 79 | 8036893 | Трубка | 1 |
| 80 | 8016098 | Трубка | 1 |
| 81 | 8016101 | Трубка | 1 |
| 82 | M341650 | Болт с внутренним шестигранником | 8 |
| 83 | 4510169 | Уплотнительное кольцо | 2 |
| 84 | 4508805 | Уплотнительное кольцо | 4 |
| 84 | 966993 | Уплотнительное кольцо | 4 |
| 87 | 4089703 | Разъёмный фланец | 2 |
| 91 | M341240 | Болт с внутренним шестигранником | 16 |
| 91 | M341445 | Болт с внутренним шестигранником | 16 |
| 93 | 4100932 | Крышка | 2 |
| 94 | 4085560 | Фланец сприт | 4 |
| 95 | 966993 | Уплотнительное кольцо | 2 |
| 96 | M341240 | Болт с внутренним шестигранником | 8 |
| 9916 | 4118857 | Хомут трубки | 5 |
| 9917 | M111480 | Болт | 8 |
| 9918 | 4096893 | Стопорная пластина | 6 |
| 9919 | 4118858 | Хомут трубки | 1 |
| 9920 | M111463 | Болт | 4 |
| 9922 | 4118860 | Хомут трубки | 2 |
| 9923 | D46612 | Стопорная шайба | 2 |
| 9924 | M111250 | Болт | 4 |
| 9925 | 429597 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
