Гидроцилиндр ковша — HITACHI UH261

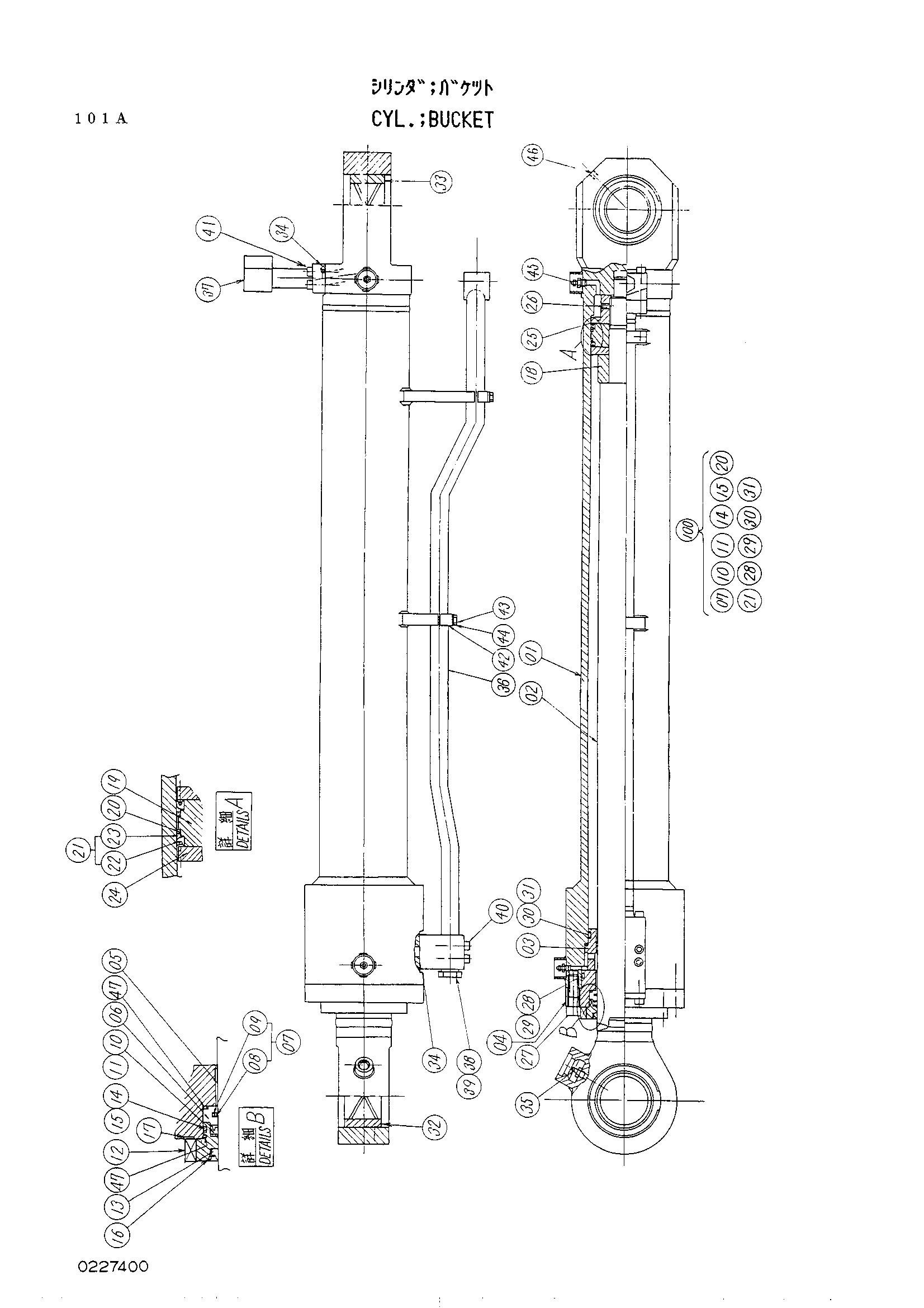

Заводская схема «Гидроцилиндр ковша» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4131349	Гидроцилиндр ковша	1
01	0226901	Трубка гидроцилиндр	1
02	0227401	Поршень шток	1
03	0226903	Проставка	1
04	0226904	Гидроцилиндр головка	1
05	0226905	Втулка	1
06	0165902	Держатель	1
07	0165903	Кольцо уплотнение в сборе	1
10	0226906	Кольцо U	1
11	0133704	Опорное кольцо	1
12	0165905	Держатель	1
13	0150606	Грязесъёмное кольцо	1
14	4058180	Уплотнительное кольцо	2
15	0133707	Опорное кольцо	1
16	0133709	Стопорное кольцо	1
17	0165911	Стопорная шайба	1
18	0226907	Амортизирующий подшипник	1
19	0226908	Поршень	1
20	0226909	Поршневое кольцо	2
21	0165907	U-образная манжета	1
24	0165909	Держатель у-ринг	2
25	0226910	Гайка	1
26	0226911	Установочный винт	1
27	0168705	Болт с внутренним шестигранником	12
28	4138933	Уплотнительное кольцо	1
29	4138946	Опорное кольцо	1
30	4063215	Уплотнительное кольцо	1
31	0226912	Опорное кольцо	2
32	0226913	Втулка	1
33	0133101	Втулка	1
34	955612	Уплотнительное кольцо	2
35	J75481	Штуцер	1
36	0226914	Трубка	1
37	0227402	Соединение	1
38	0144909	Пробка	1
39	985098	Уплотнительное кольцо	1
40	0191428 замена: 0171719	Болт с внутренним шестигранником	4
41	0191423 замена: 0158883	Болт с внутренним шестигранником	4
42	0144808	Держатель	2
43	0226916	Болт	4
44	0150614	Стопорная шайба	2
45	4059391	Воздушный клапан	2
46	0191430	Пробка	1
47	A811145	Уплотнительное кольцо	2
100	4157533	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
