Ковш (3.2)(нижний думпинг)[скальный]<погрузчик> — HITACHI UH261

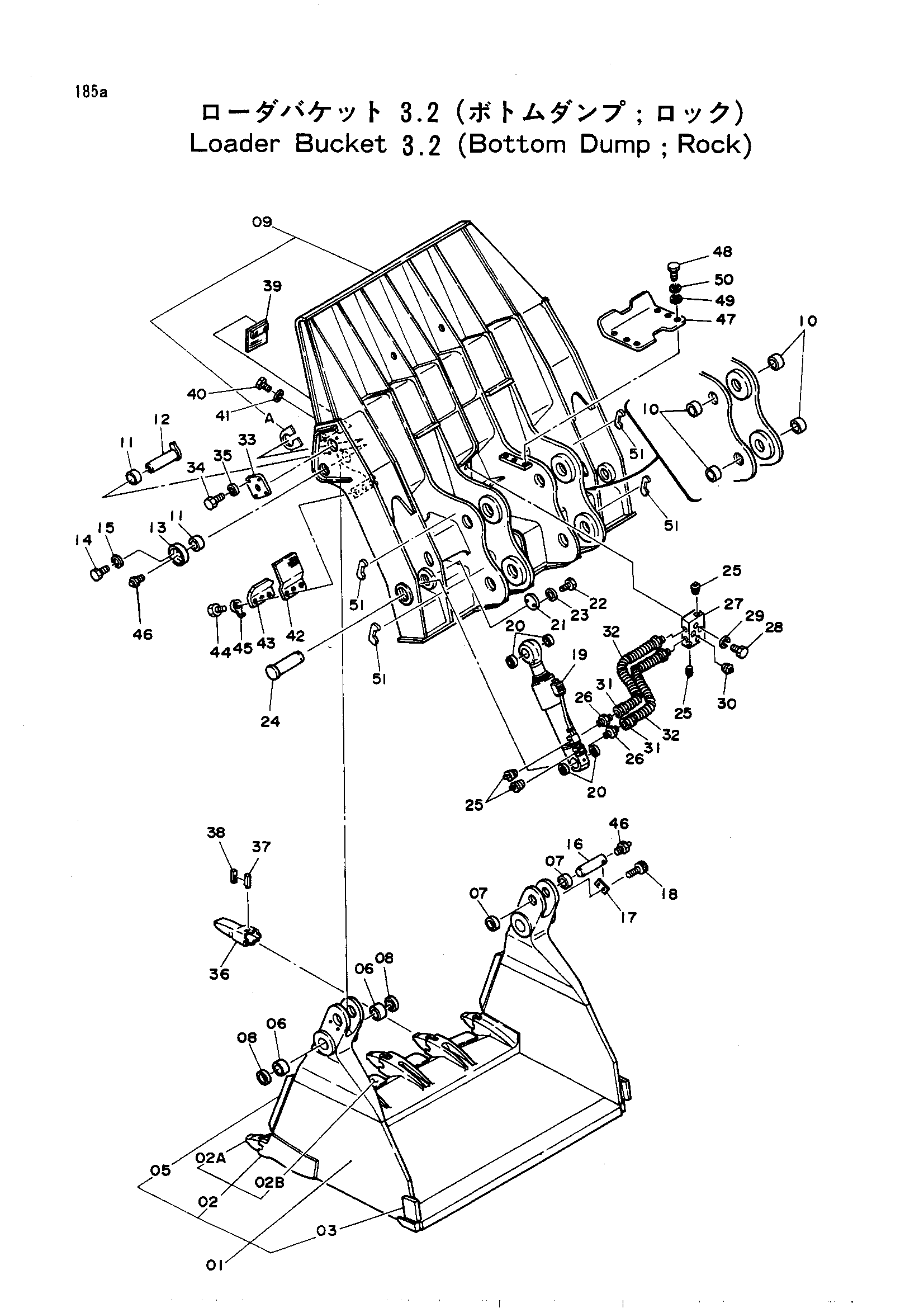

Заводская схема «Ковш (3.2)(нижний думпинг)[скальный]<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9045389 замена: 9060614	Погрузчик ковш в сборе	1
	9060614	Погрузчик ковш в сборе	1
01	6005368	Ковш передний	1
02	2016090	Куттинг-едге	1
02A	4130166	Адаптер носе	6
02B	4141492	Кожух	5
03	4099760	Пластина	2
05	4133502	Кожух	2
06	4099285	Втулка	4
07	4099283	Втулка	4
08	4143621	Пылезащитное уплотнение	4
09	5001286	Ковш задний	1
09A	4133746	Ограничитель	2
10	4100082	Втулка	8
11	4099284	Втулка	4
12	8021928	Палец	2
13	9706491	Ограничитель	2
14	M121636	Болт	6
15	A590916	Пружинная шайба	6
16	3016956	Палец	2
17	4099287	Стопорная пластина	2
18	M351632	Болт с внутренним шестигранником	4
19	3021629 замена: 4171398	Гидроцилиндр. разгрузка	2
19	4171398	Гидроцилиндр: разгрузка	2
20	4143620	Пылезащитное уплотнение	8
21	4084013	Ограничитель	2
22	M111232	Болт	4
23	A590912	Пружинная шайба	4
24	3017098	Палец	2
25	94-2025	Пробка	6
26	94-1304	Адаптер	4
27	3016959	Коллектор	1
28	M111663	Болт	2
29	A590916	Пружинная шайба	2
30	94-2026	Пробка	2
31	4113827	Шланг	4
32	4113828	Защита шланга	4
33	4123058	Крышка	2
34	M111628	Болт	8
35	A590916	Пружинная шайба	8
36	4129727	Наконечник	6
37	4129728	Стопорный палец	6
38	4129726	Резиновый фиксатор	6
39	9712876	Резиновая прокладка	2
40	M111650	Болт	4
41	A590916	Пружинная шайба	4
42	4123057	Резиновая прокладка	2
43	4123055	Пластина	2
44	M111232	Болт	6
45	A590412	Шайба тонгуед	6
46	J75481	Штуцер	4
47	3024903	Крышка	1
48	M111636	Болт	6
49	A590116	Шайба	6
50	A590916	Пружинная шайба	6
51	4133854	Ограничитель	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
