Разгрузка гидроцилиндр — HITACHI UH261

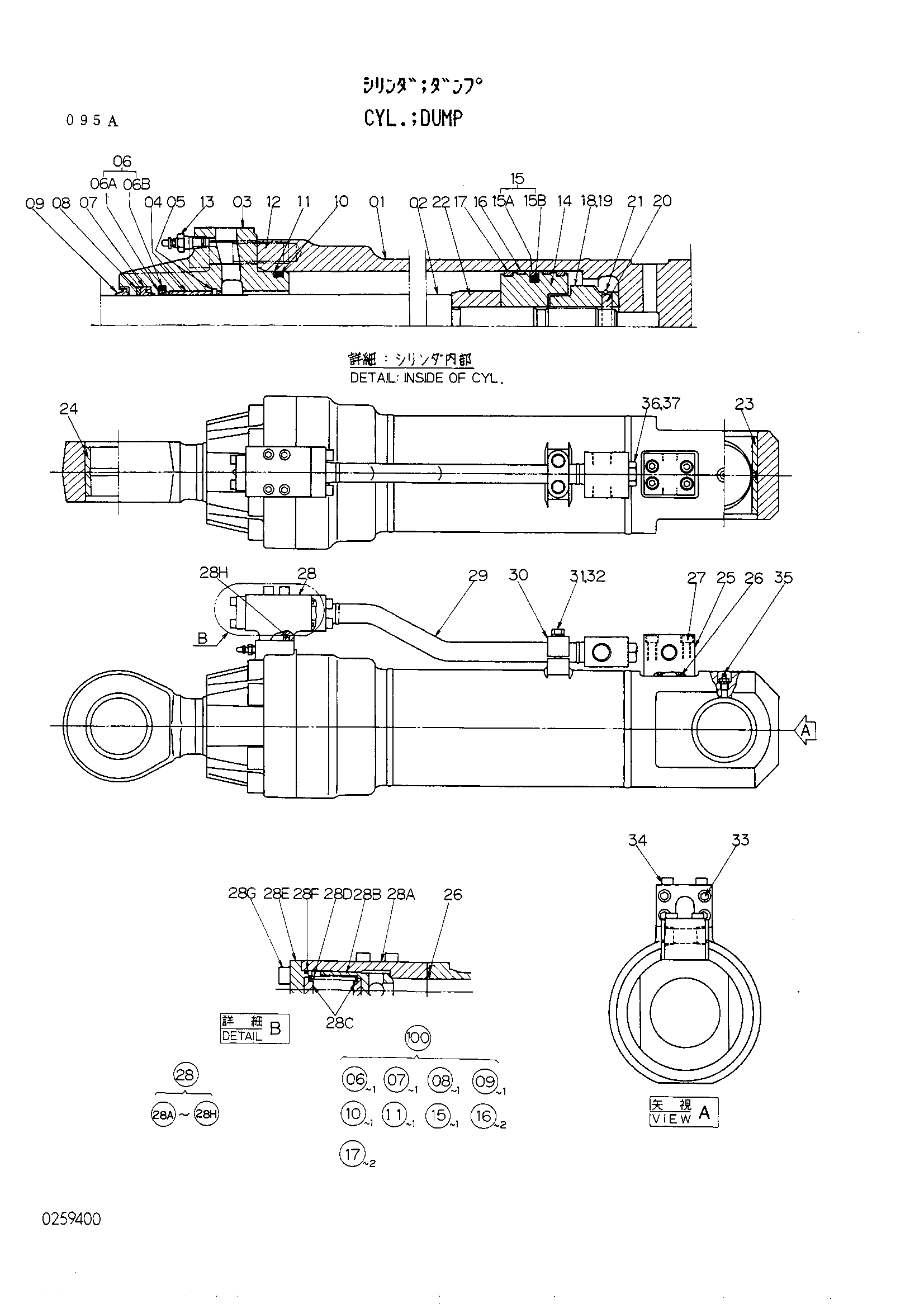

Заводская схема «Разгрузка гидроцилиндр» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4171398 | Гидроцилиндр: разгрузка | 1 | |
| 01 | 0259401 | Труба гидроцилиндра | 1 |
| 02 | 0259402 | Шток поршня | 1 |
| 03 | 0259403 | Головка гидроцилиндра | 1 |
| 04 | 0242604 | Втулка | 1 |
| 05 | 0208604 | Кольцо | 1 |
| 06 | 0174506 | Кольцо в сборе | 1 |
| 07 | 0208605 | У-ринг | 1 |
| 08 | 0208606 | Опорное кольцо | 1 |
| 09 | 0208607 | Грязесъёмное кольцо | 1 |
| 10 | 4031027 | Уплотнительное кольцо | 1 |
| 11 | 0208508 | Опорное кольцо | 1 |
| 12 | 0224117 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 1 |
| 14 | 0242606 | Поршень | 1 |
| 15 | 0224106 | Кольцо уплотнение в сборе | 1 |
| 16 | 0224107 | Направляющее кольцо | 2 |
| 17 | 0224108 | Направляющее кольцо | 2 |
| 18 | 0254604 | Гайка | 1 |
| 19 | 0242607 | Регулировочная шайба комплект | 1 |
| 20 | 0223710 | Палец | 1 |
| 21 | 0223711 | Стопорное кольцо | 1 |
| 22 | 0259404 | Амортизирующий подшипник | 1 |
| 23 | 0192102 | Втулка | 1 |
| 24 | 0192104 | Втулка | 1 |
| 25 | 0192112 | Соединение | 1 |
| 26 | 4506430 | Уплотнительное кольцо | 2 |
| 27 | 0145707 | Болт с внутренним шестигранником | 4 |
| 28 | 0192111 | Клапан в сборе | 1 |
| 28A | 0192114 | Корпус клапан | 1 |
| 28B | 0192115 | Клапан | 1 |
| 28C | 4094901 | Направляющая пружины | 2 |
| 28D | 4094905 | Пружина | 1 |
| 28E | 4094907 | Пробка | 1 |
| 28F | 4506428 | Уплотнительное кольцо | 1 |
| 28G | M340825 | Болт с внутренним шестигранником | 4 |
| 28H | 4506430 | Уплотнительное кольцо | 1 |
| 29 | 0259405 | Трубка | 1 |
| 30 | 0242610 | Держатель | 1 |
| 31 | 0242611 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 2 |
| 33 | 0150616 | Болт с внутренним шестигранником | 4 |
| 34 | 4105422 | Болт с внутренним шестигранником | 4 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 4104452 | Пробка | 1 |
| 37 | 4138931 | Уплотнительное кольцо | 1 |
| 100 | 4171993 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
