Гидролинии рабочего оборудования (удлинённый стрела) — HITACHI UH261

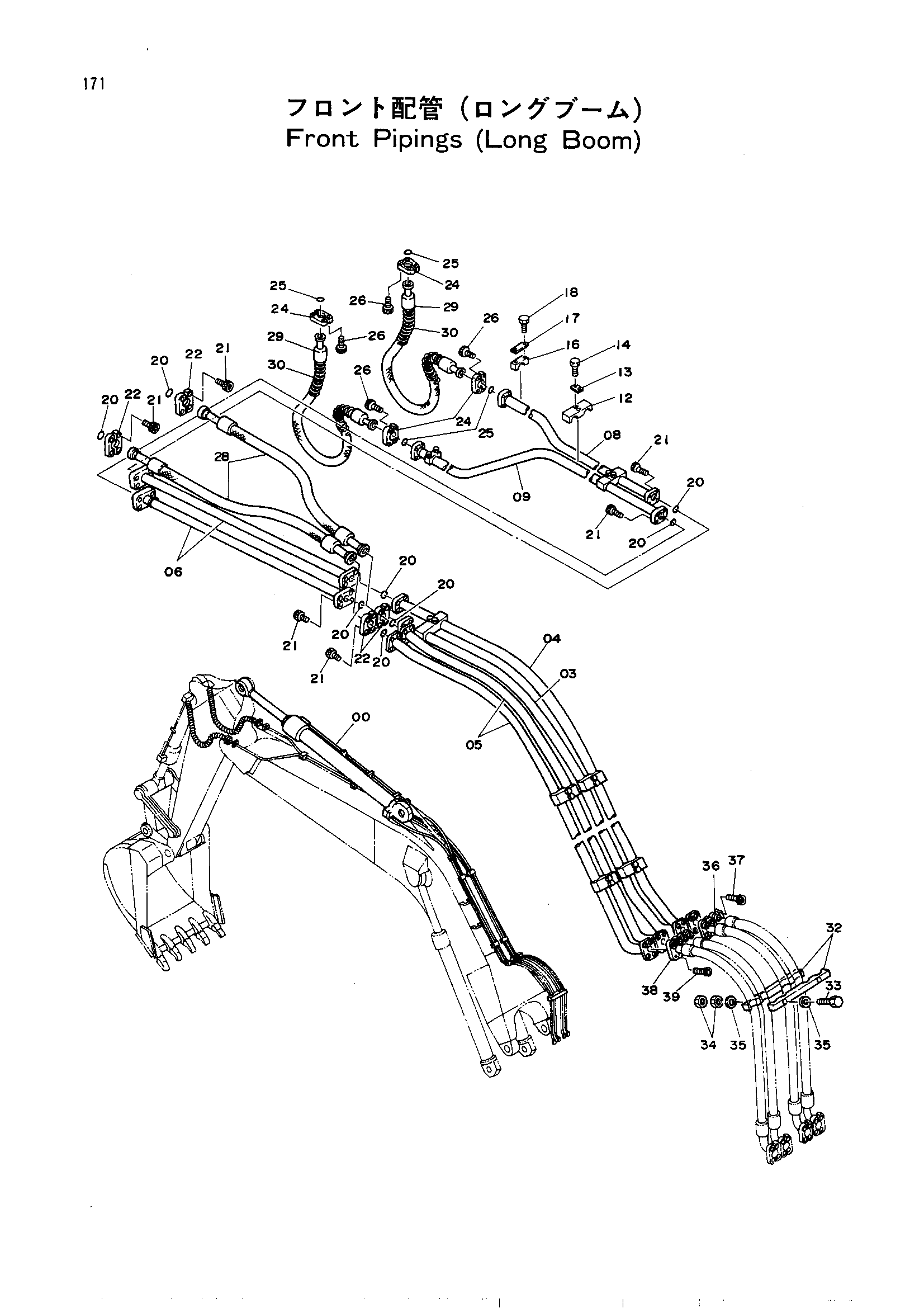

Заводская схема «Гидролинии рабочего оборудования (удлинённый стрела)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4160807 | Гидроцилиндр рукояти | 1 |
| 03 | 8026974 | Трубка | 1 |
| 04 | 8026975 | Трубка | 1 |
| 05 | 8026976 | Трубка | 2 |
| 06 | 9718255 | Трубка | 2 |
| 08 | 8018366 | Трубка | 1 |
| 09 | 8018367 | Трубка | 1 |
| 12 | 4118858 | Хомут трубки | 9 |
| 13 | 4096893 | Стопорная пластина | 9 |
| 14 | J901480 | Болт | 18 |
| 14 | M111480 | Болт | 18 |
| 16 | 4118861 | Хомут трубки | 2 |
| 17 | X4848 | Стопорная шайба | 2 |
| 18 | J901280 | Болт | 1 |
| 18 | M111280 | Болт | 4 |
| 20 | 4510169 | Уплотнительное кольцо | 8 |
| 21 | M341650 | Болт с внутренним шестигранником | 32 |
| 22 | 4075854 | Разъёмный фланец | 8 |
| 24 | 4089703 | Разъёмный фланец | 8 |
| 25 | 4508805 | Уплотнительное кольцо | 4 |
| 26 | M341445 | Болт с внутренним шестигранником | 16 |
| 28 | 4106934 | Шланг | 2 |
| 29 | 4106935 замена: 4200453 | Шланг | 2 |
| 29 | 4200453 | Шланг | 2 |
| 30 | 4055396 | Защита коил | 2 |
| 32 | 4109643 | Хомут | 2 |
| 33 | M111201 | Болт | 2 |
| 34 | M501210 | Гайка | 4 |
| 35 | J217084 | Шайба | 4 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341445 | Болт | 8 |
| 38 | 4075854 | Разъёмный фланец | 4 |
| 39 | M341650 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
