Ходовой трансмиссия — HITACHI UH261

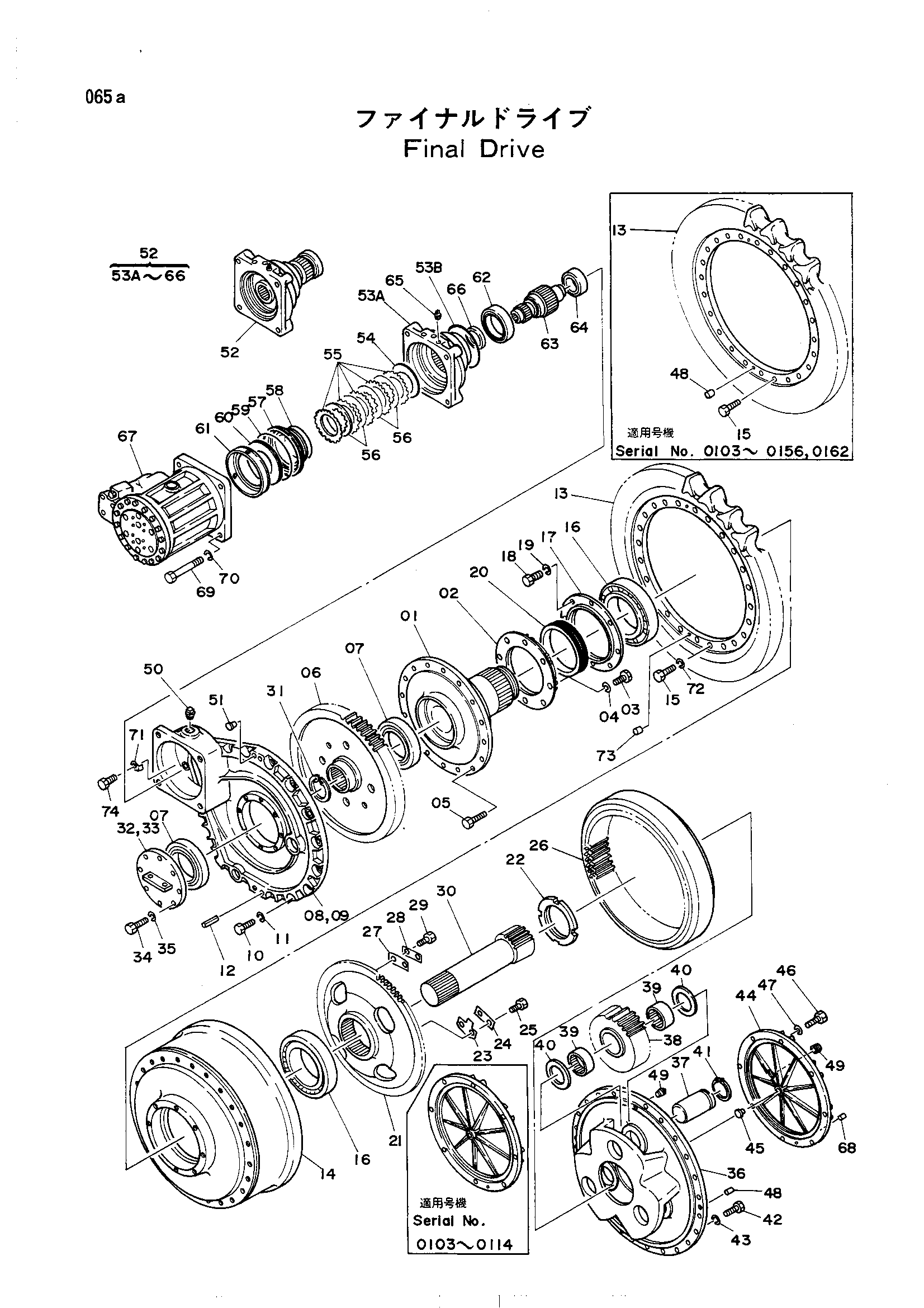

Заводская схема «Ходовой трансмиссия» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9036643	Привод финал в сборе	1
01	1004003	Шпиндель	2
02	3016425	Опора	2
03	M111236	Болт	16
04	A590912	Пружинная шайба	16
05	M122463	Болт	32
06	2011517	Шестерня	2
07	4098254	Подшипник шарик	4
08	1004001	Крышка	1
09	1004002	Крышка	1
10	4153450	Болт	30
10	M111645 замена: 4153450	Болт	30
11	A590916	Пружинная шайба	30
12	427156	Довел	4
13	2011520	Звёздочка	2
13	2011520	Звёздочка	2
13	2018614	Звёздочка	2
13	2018614	Звёздочка	2
14	1003996	Барабан звёздочка	2
14	1003996	Барабан звёздочка	2
14	1007669	Барабан звёздочка	2
14	1007669	Барабан звёздочка	2
15	M212463 замена: 4085614	Болт	48
15	M212463 замена: M222471	Болт	48
15	M212463 замена: 4085614	Болт	48
15	M212463 замена: M222471	Болт	48
15	M222770	Болт	48
15	M222780	Болт	48
16	4098436	Подшипник ролле	4
17	3016745	Опора	2
18	M211232	Болт	16
19	A590912	Пружинная шайба	16
20	4110369	Комплект уплотнений	2
21	2011523	HUB	2
22	3016781	Гайка	2
23	4098062	Пластина	2
24	4098060	Стопорная пластина	2
25	M111232	Болт	4
26	3018502	Коронная шестерня	2
27	4098061	Стопорная шайба	8
28	496336	Стопорная пластина	8
29	M111020	Болт	16
30	2011516	Солнечная шестерня	2
31	973069	Ретаининг кольцо	2
32	8021888	Крышка(левый)	2
33	8022515	Крышка(правый)	2
34	M211232	Болт	16
35	A590912	Пружинная шайба	16
36	1004947	Водило	2
37	3016746	Палец	6
38	3016427	Шестерня планетар	6
39	4098058	Игольчатый подшипник	12
40	4098057	Проставка	12
41	4098313	Кольцо ретаинин	6
42	4152331	Болт	48
42	M212463 замена: 4152331	Болт	48
43	A590924	Пружинная шайба	48
44	2013299 замена: 2013299	Крышка	2
44	2013299 замена: 94-2015	Крышка	2
44	2013299	Крышка	2
45	495826	Бобышка	2
46	M211236	Болт	18
47	A590912	Пружинная шайба	18
48	456336	Пробка	4
48	456336	Пробка	4
48	456336	Пробка	8
48	456336	Пробка	8
49	94-2015	Пробка	6
49	94-2015	Пробка	8
50	J75214	Пробка	2
51	428028	Пробка	4
52	9041348	Тормоз стояночный	2
53A	1005667	Корпус	1
53A	1007250 замена: 1005667	Корпус	1
53A	1007250 замена: A810260	Корпус	1
53B	A810260	Уплотнительное кольцо	1
54	4122034	Проставка	1
55	3011123	Пластина	5
56	3020873	Пластина фрикционный	4
57	3021760	Поршень	1
58	A810165	Уплотнительное кольцо	1
59	A810230	Уплотнительное кольцо	1
60	4070855	Пружина	1
61	4070840	Проставка	1
62	4117428	Подшипник	1
63	2014713	Ведущая шестерня	1
64	4070857	Подшипник	1
65	94-2024	Пробка	1
66	4072402	Масляное уплотнение	1
67	4099712	Гидромотор плунжер	2
68	429597	Пробка	4
69	M212002	Болт	8
70	A590920	Пружинная шайба	8
71	A590416	Шайба	8
72	4085857	Шайба	48
72	4085857	Шайба	48
73	425175	Пробка	4
73	425175	Пробка	4
74	M111645 замена: M121645	Болт	8
74	M121645	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
