Обратная лопата ковш (1.3)<сверхдлинный удлинённый> — HITACHI UH261

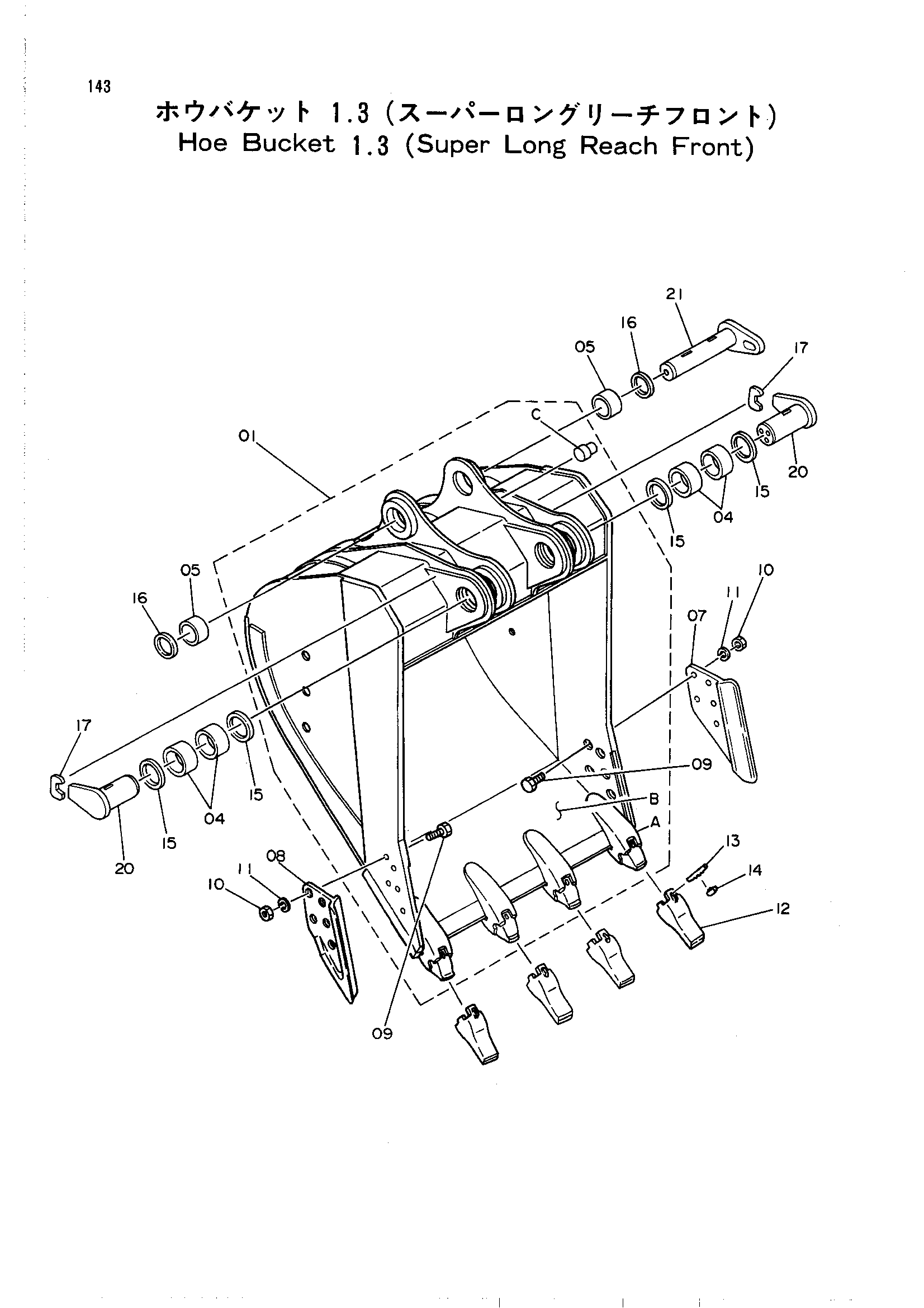

Заводская схема «Обратная лопата ковш (1.3)<сверхдлинный удлинённый>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6007665 | Ковш обратная лопата | 1 |
| 01-17 | 9066326 | Обратная лопата ковш в сборе | 1 |
| 01A | 4121658 | Адаптер | 4 |
| 01B | 4185758 | Пластина | 1 |
| 01C | 4142704 | Ограничитель | 1 |
| 04 | 4148827 | Втулка | 4 |
| 05 | 4101226 | Втулка | 2 |
| 07 | 2016745 | Боковой резец | 1 |
| 08 | 2016746 | Боковой резец | 1 |
| 09 | M122771 | Болт | 10 |
| 10 | M512722 | Гайка | 10 |
| 11 | A590927 | Пружинная шайба | 10 |
| 12 | 4121659 | Наконечник | 4 |
| 13 | 4096413 | Стопорный палец | 4 |
| 14 | 4096414 | Резиновый фиксатор | 4 |
| 15 | 4143623 | Пылезащитное уплотнение | 4 |
| 16 | 4143622 | Пылезащитное уплотнение | 2 |
| 17 | 4133854 | Ограничитель | 2 |
| 20 | 8027324 | Палец | 2 |
| 21 | 8027323 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
