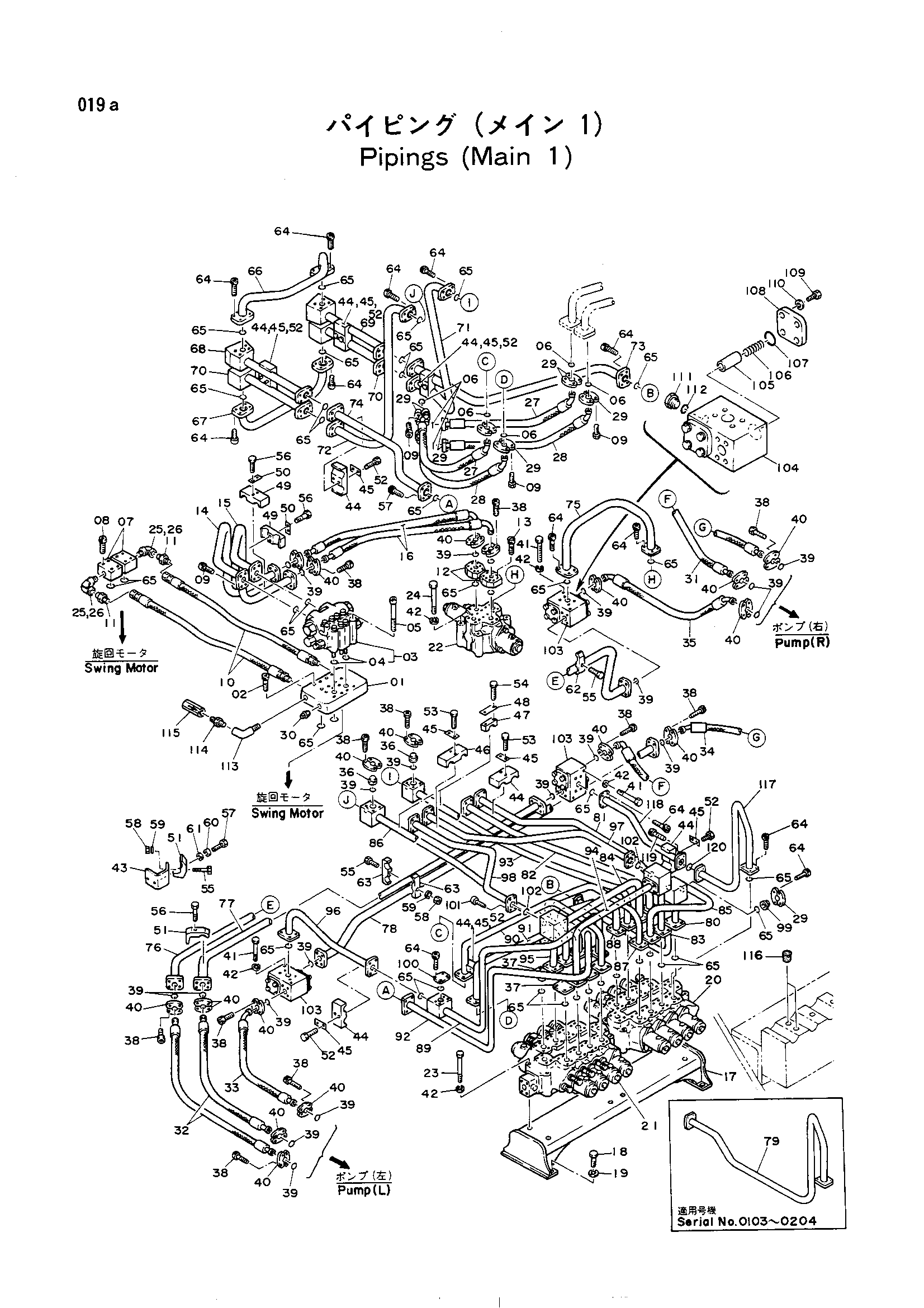

Основные гидролинии (1) — HITACHI UH261

Заводская схема «Основные гидролинии (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	2012333	Фланец	1
2	M341456	Болт с внутренним шестигранником	8
3	4102634	Тормозной клапан	1
4	4508805	Уплотнительное кольцо	2
5	M351404	Болт с внутренним шестигранником	8
6	4508805	Уплотнительное кольцо	8
7	3016510	Фланец	2
8	M341471	Болт с внутренним шестигранником	8
9	M341445	Болт	32
10	4120461	Шланг	2
11	94-1304	Адаптер	2
12	3016509	Фланец	2
13	M341436	Болт с внутренним шестигранником	8
14	8017331	Трубка	1
15	8017330	Трубка	1
16	4099860	Шланг	2
17	7010178	Кронштейн	1
18	M121645	Болт	4
19	4114405	Шайба	4
20	4099715	Клапан(правый) управление	1
21	4115928	Гидрораспределитель	1
22	4099716	Гидрораспределитель	1
23	M111204	Болт	6
24	M111205	Болт	3
25	4075782	Угловой штуцер	2
26	4506424	Уплотнительное кольцо	1
27	4099865	Шланг	2
28	4099866	Шланг	2
29	4089703	Разъёмный фланец	18
30	94-2025	Пробка	2
31	4099859	Шланг	1
32	4099861	Шланг	2
33	4099862	Шланг	1
34	4106451	Шланг	1
35	4106772	Шланг	1
36	4100932	Крышка	2
37	4118188	Крышка	2
38	M341240	Болт	76
39	966993	Уплотнительное кольцо	21
40	4085560	Фланец сприт	36
40	4104686 замена: 4085560	Фланец сприт	36
41	M111202	Болт	6
42	A590912	Пружинная шайба	15
43	3016932	Кронштейн	1
44	4118857	Хомут трубки	9
45	4096893	Стопорная пластина	10
46	4118858	Хомут трубки	1
47	4118860	Хомут трубки	2
48	D46612	Стопорная шайба	2
49	4118856	Хомут трубки	2
50	442687	Стопорная пластина	2
51	4053598	Хомут	3
52	M111480	Болт	16
53	M111463	Болт	4
54	M111250	Болт	4
55	M111271	Болт	2
56	M111263	Болт	7
57	M111025	Болт	2
58	M501210	Гайка	2
59	A590912	Пружинная шайба	5
60	A590910	Пружинная шайба	2
61	A590110	Шайба	2
62	4053599	Хомут трубки	1
63	4118862	Хомут трубки	2
64	M341445	Болт	168
65	4508805	Уплотнительное кольцо	48
66	8032302	Трубка	1
67	8018634	Трубка	1
68	8021897	Трубка	1
69	8021896	Трубка	1
70	8021301	Трубка	2
71	8016105	Трубка	1
72	8016106	Трубка	1
73	8016102	Трубка	1
74	8016103	Трубка	1
75	8021172	Трубка	1
76	8116111	Трубка	1
77	8016113	Трубка	1
78	8016112	Трубка	1
79	8020805 замена: 4508805	Трубка	1
79	8020805 замена: 8031431	Трубка	1
79	8020805 замена: M341445	Трубка	1
80	8020806	Трубка	1
81	8020807	Трубка	1
82	8016089	Трубка	1
83	8016096	Трубка	1
84	8016100	Трубка	1
85	8016093	Трубка	1
86	8016094	Трубка	1
87	8020992	Трубка	1
88	8020991	Трубка	1
89	8020802	Трубка	1
90	8020990	Трубка	1
91	8020989	Трубка	1
92	8020804	Трубка	1
93	8016092	Трубка	1
94	8016099	Трубка	1
95	8016097	Трубка	1
96	8020803 замена: 8031433	Трубка	1
96	8031443	Трубка	1
97	8016098	Трубка	1
98	8016101	Трубка	1
99	4100931	Крышка	1
100	4118188	Крышка	1
101	M341650	Болт	8
102	4510169	Уплотнительное кольцо	2
103	9029256	Обратный клапан	3
104	1003749	Корпус	1
105	4103974	Тарельчатый клапан	2
106	4104200	Пружина сжатия	2
107	A811040	Уплотнительное кольцо	2
108	4092413	Крышка	2
109	M211236	Болт	8
110	A590912	Пружинная шайба	8
111	4036435	Пробка	1
112	4506424	Уплотнительное кольцо	1
113	94-0633	Угловой штуцер	2
114	94-1704	Адаптер	2
115	4135723	Обратный клапан	2
116	429597	Пробка	2
117	8031431	Трубка	1
118	8031432	Трубка	1
119	M341445	Болт	4
120	4508805	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
