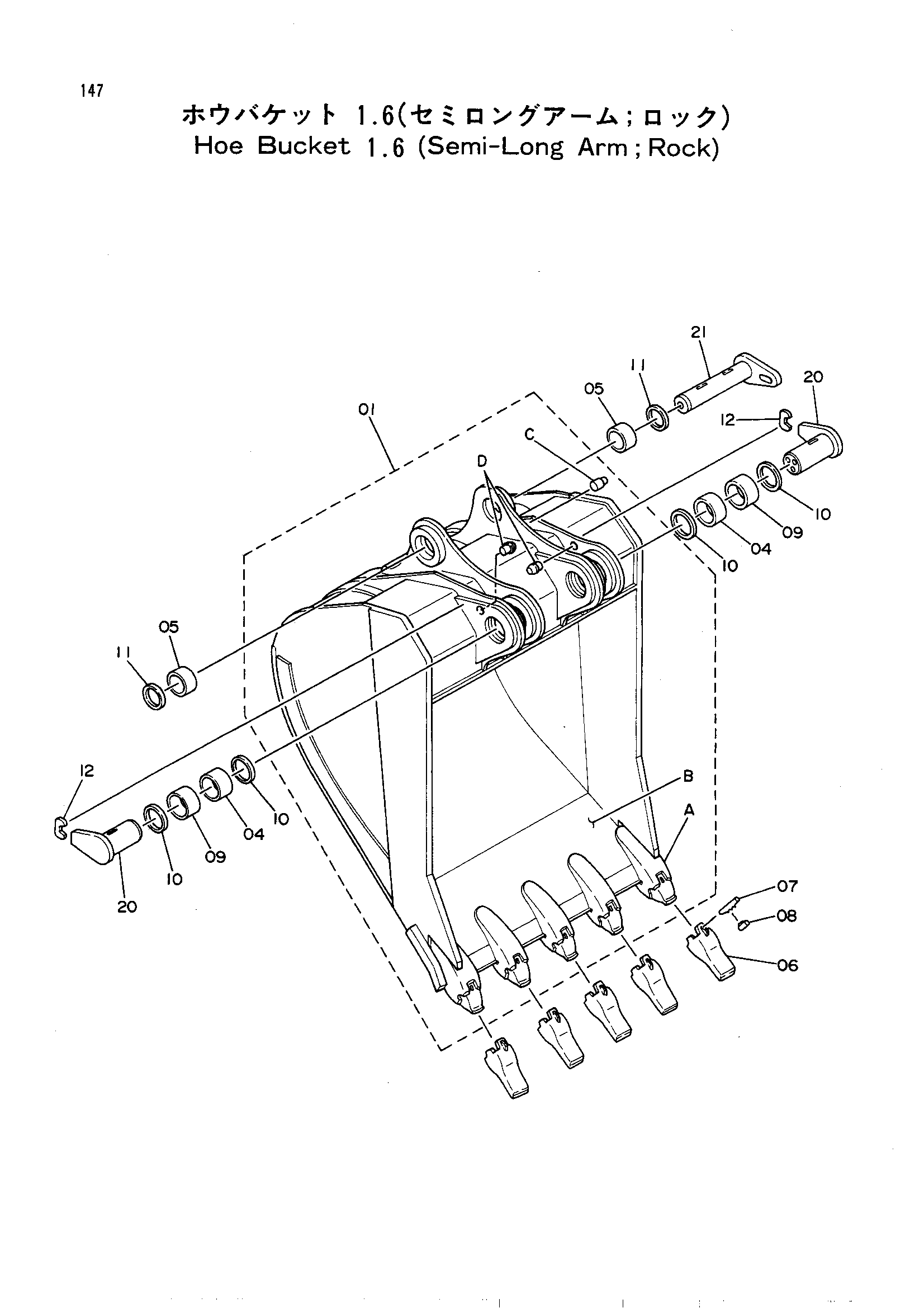

Обратная лопата ковш (1.6)(полуудлинённый рукоять)[скальный] — HITACHI UH261
Заводская схема «Обратная лопата ковш (1.6)(полуудлинённый рукоять)[скальный]» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Обратная лопата ковш (1.6)(полуудлинённый рукоять)[скальный] HITACHI UH261](/catalog-drawings/80/80b2badf-8439-4d89-a205-285047915884.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6006422 | Ковш обратная лопата | 1 |
| 01 | 6006677 | Ковш обратная лопата | 1 |
| 01-09 | 9056041 замена: 8027323 | Обратная лопата ковш в сборе | 1 |
| 01-09 | 9056041 замена: 8027324 | Обратная лопата ковш в сборе | 1 |
| 01-09 | 9056041 замена: 9053793 | Обратная лопата ковш в сборе | 1 |
| 01-12 | 9053793 | Обратная лопата ковш в сборе | 1 |
| 01A | 4121658 | Адаптер | 5 |
| 01B | 4155879 | Пластина | 1 |
| 01C | 4123146 | Ограничитель | 1 |
| 01C | 4142704 | Ограничитель | 1 |
| 01D | 4123480 | Ограничитель | 2 |
| 04 | 4098097 | Втулка | 2 |
| 04 | 4148827 | Втулка | 2 |
| 05 | 4101226 | Втулка | 2 |
| 06 | 4096412 | Наконечник | 5 |
| 07 | 4096413 | Стопорный палец | 5 |
| 08 | 4096414 | Резиновый палец блокировка | 5 |
| 09 | 4098098 замена: 4148855 | Втулка | 2 |
| 09 | 4148827 | Втулка | 2 |
| 10 | 4143623 | Пылезащитное уплотнение | 4 |
| 11 | 4143622 | Пылезащитное уплотнение | 2 |
| 12 | 4133854 | Ограничитель | 2 |
| 20 | 8022037 | Палец | 2 |
| 20 | 8027324 | Палец | 2 |
| 21 | 8022036 | Палец | 1 |
| 21 | 8027323 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
