Линкаге <погрузчик> — HITACHI UH261

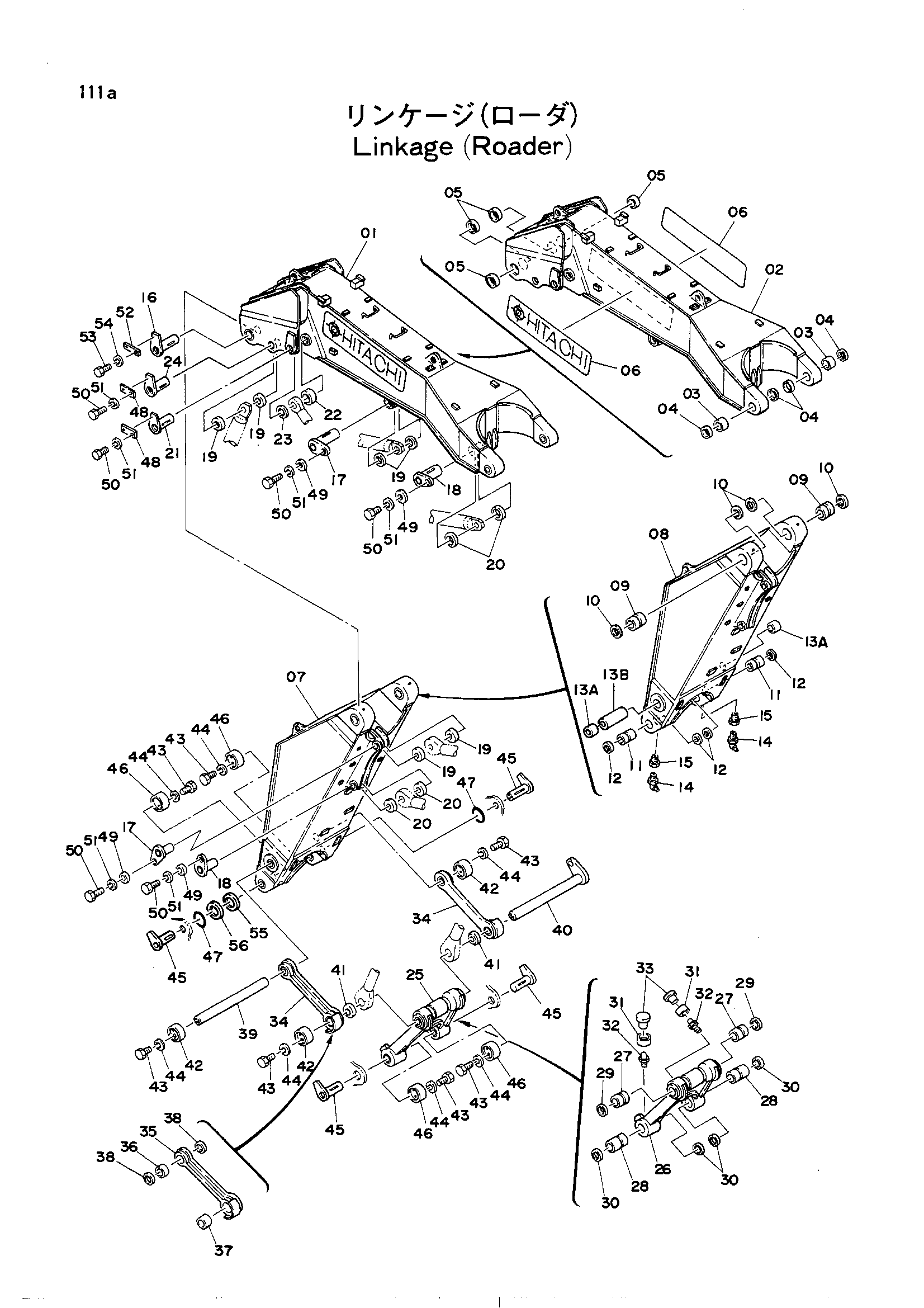

Заводская схема «Линкаге <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9041400 | Стрела | 1 |
| 02 | 5001118 | Стрела | 1 |
| 03 | 4106510 замена: 4161702 | Втулка | 2 |
| 03 | 4161702 | Втулка | 2 |
| 04 | 4112238 замена: 4143624 | Пылезащитное уплотнение | 4 |
| 04 | 4143624 | Пылезащитное уплотнение | 4 |
| 05 | 4100083 | Втулка | 4 |
| 06 | 4072622 | Пластина информационный | 2 |
| 07 | 9041401 | Рукоять | 1 |
| 08 | 5001119 | Рукоять | 1 |
| 09 | 4101139 | Втулка | 2 |
| 10 | 4100191 | Пылезащитное уплотнение | 4 |
| 11 | 4108701 | Втулка | 2 |
| 12 | 4112237 замена: 4143622 | Пылезащитное уплотнение | 4 |
| 12 | 4143622 | Пылезащитное уплотнение | 4 |
| 13A | 4098098 замена: 4148855 | Втулка | 2 |
| 13A | 4148855 | Втулка | 2 |
| 13B | 4146093 | Проставка | 1 |
| 14 | J75581 | Штуцер | 2 |
| 15 | J728281 | Втулка | 2 |
| 16 | 8016155 | Палец | 2 |
| 17 | 8016706 | Палец | 2 |
| 18 | 8016705 | Палец | 2 |
| 19 | 4122850 | Проставка | 8 |
| 20 | 4041056 | Шайба | 4 |
| 21 | 8021920 | Палец | 2 |
| 22 | 4121413 | Проставка | 2 |
| 23 | 4123052 | Проставка | 2 |
| 24 | 8016154 | Палец | 2 |
| 25 | 9041402 | Тяга A | 1 |
| 26 | 7009340 | Тяга | 1 |
| 27 | 4098101 | Втулка | 2 |
| 28 | 4108701 | Втулка | 2 |
| 29 | 4112238 замена: 4143624 | Пылезащитное уплотнение | 2 |
| 29 | 4143624 | Пылезащитное уплотнение | 2 |
| 30 | 4112237 замена: 4143622 | Пылезащитное уплотнение | 4 |
| 30 | 4143622 | Пылезащитное уплотнение | 4 |
| 31 | 4130686 | Втулка | 4 |
| 32 | J75481 | Штуцер | 4 |
| 33 | 4105912 | Колпачок | 4 |
| 34 | 9041458 | Тяга B | 2 |
| 35 | 8016625 | Тяга | 1 |
| 36 | 4098097 | Втулка | 1 |
| 37 | 4098099 | Втулка | 1 |
| 38 | 4123049 замена: 4143623 | Пылезащитное уплотнение | 2 |
| 38 | 4143623 | Пылезащитное уплотнение | 2 |
| 39 | 3016755 | Палец | 1 |
| 40 | 8016726 | Палец | 1 |
| 41 | 4123047 | Проставка | 2 |
| 42 | 9712092 | Ограничитель | 3 |
| 43 | M112045 | Болт | 21 |
| 44 | A590920 | Пружинная шайба | 21 |
| 45 | 8016156 | Палец | 4 |
| 46 | 9712093 | Ограничитель | 4 |
| 47 | 4102191 | Уплотнительное кольцо | 2 |
| 47 | 4102704 замена: 4102191 | Уплотнительное кольцо | 2 |
| 48 | 4122729 | Пластина | 4 |
| 49 | 4040826 | Шайба | 4 |
| 50 | M112045 | Болт | 12 |
| 51 | A590920 | Пружинная шайба | 12 |
| 52 | 9714675 | Пластина | 2 |
| 53 | M122463 | Болт | 4 |
| 54 | 4085614 | Шайба | 4 |
| 55 | 4139120 | Регулировочная шайба | 2 |
| 56 | 4139121 | Регулировочная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
