Гидроцилиндр рукояти — HITACHI UH261

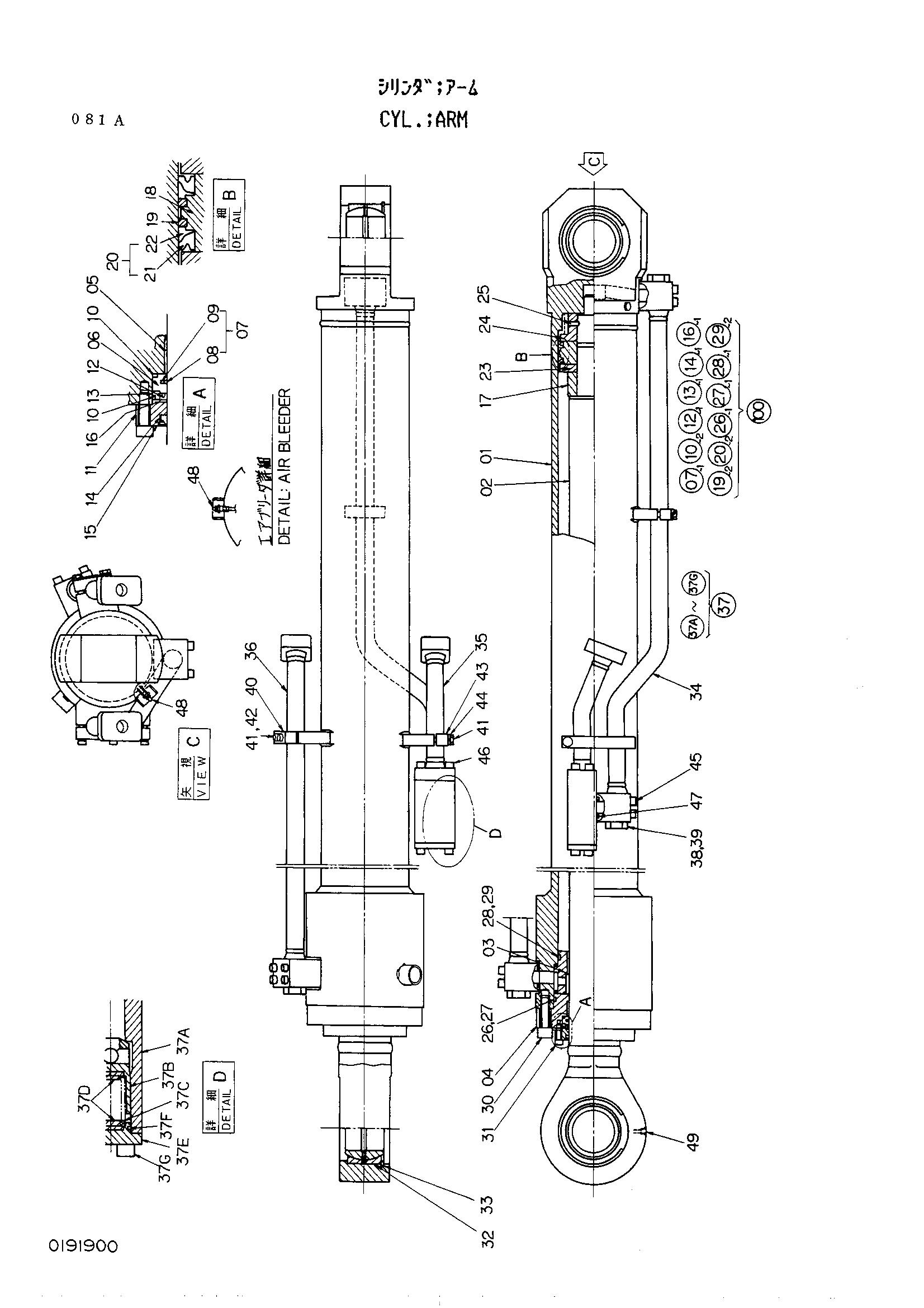

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4108423 | Гидроцилиндр рукоять | 1 | |
| 01 | 0191902 | Трубка гидроцилиндр | 1 |
| 02 | 0191903 | Шток поршня | 1 |
| 03 | 0191904 | Проставка | 1 |
| 04 | 0191905 | Головка гидроцилиндр | 1 |
| 05 | 4039622 | Втулка | 1 |
| 06 | 0191906 | Держатель | 1 |
| 07 | 4128765 | Кольцо в сборе | 1 |
| 10 | A811170 | Уплотнительное кольцо | 2 |
| 11 | 0191907 | Держатель | 1 |
| 12 | 4067224 замена: 4094949 | Ринг-у | 1 |
| 13 | 4094962 | Опорное кольцо | 1 |
| 14 | 4094952 | Кольцо виппер | 1 |
| 15 | 0171705 | Стопорное кольцо | 1 |
| 16 | 4128766 замена: 0187708 | Опорное кольцо | 1 |
| 17 | 0191908 | Амортизирующий подшипник | 1 |
| 18 | 4137601 | Поршень | 1 |
| 19 | 4045610 | Поршневое кольцо | 2 |
| 20 | 0161403 | Манжета у-ринг в сборе | 2 |
| 23 | 4137602 | Держатель у-ринг | 1 |
| 24 | 3025012 | Гайка | 1 |
| 25 | 4059385 | Установочный винт | 1 |
| 26 | 4138935 | Уплотнительное кольцо | 1 |
| 27 | 4138948 | Опорное кольцо | 1 |
| 28 | 4138933 | Уплотнительное кольцо | 1 |
| 29 | 4138946 | Опорное кольцо | 2 |
| 30 | 0191412 | Болт с внутренним шестигранником | 12 |
| 31 | 0187311 | Болт с внутренним шестигранником | 16 |
| 32 | 4045614 | Подшипник спхерикал | 2 |
| 33 | 4045607 | Стопорное кольцо | 2 |
| 34 | 0191910 | Трубка | 1 |
| 35 | 0191911 | Трубка | 1 |
| 36 | 0191912 | Трубка | 1 |
| 37 | 0191913 | Клапан в сборе | 1 |
| 37A | 0191917 | Корпус клапан | 1 |
| 37B | 0191918 | Клапан | 1 |
| 37C | 4094936 | Пружина | 1 |
| 37D | 4094938 | Направляющая пружины | 2 |
| 37E | 4094939 | Пробка | 1 |
| 37F | A811045 | Уплотнительное кольцо | 1 |
| 37G | 0242725 | Болт с внутренним шестигранником | 4 |
| 38 | 0191914 | Пробка | 3 |
| 39 | 992444 | Уплотнительное кольцо | 3 |
| 40 | 0191617 | Держатель | 1 |
| 41 | 4039694 | Болт | 7 |
| 42 | 0191618 | Стопорная шайба | 2 |
| 43 | 0191915 | Держатель | 1 |
| 44 | 4069706 | Пружинная шайба | 3 |
| 45 | 0191916 | Болт с внутренним шестигранником | 12 |
| 46 | 4104495 | Болт с внутренним шестигранником | 4 |
| 47 | 4104463 замена: 4069900 | Уплотнительное кольцо | 4 |
| 48 | 4059391 | Воздушный блеедер | 2 |
| 49 | 0191430 | Пробка | 2 |
| 100 | 4127225 | Уплотнение комплект рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
