Пилотные гидролинии (1-2)<у.с.а детали> — HITACHI UH261

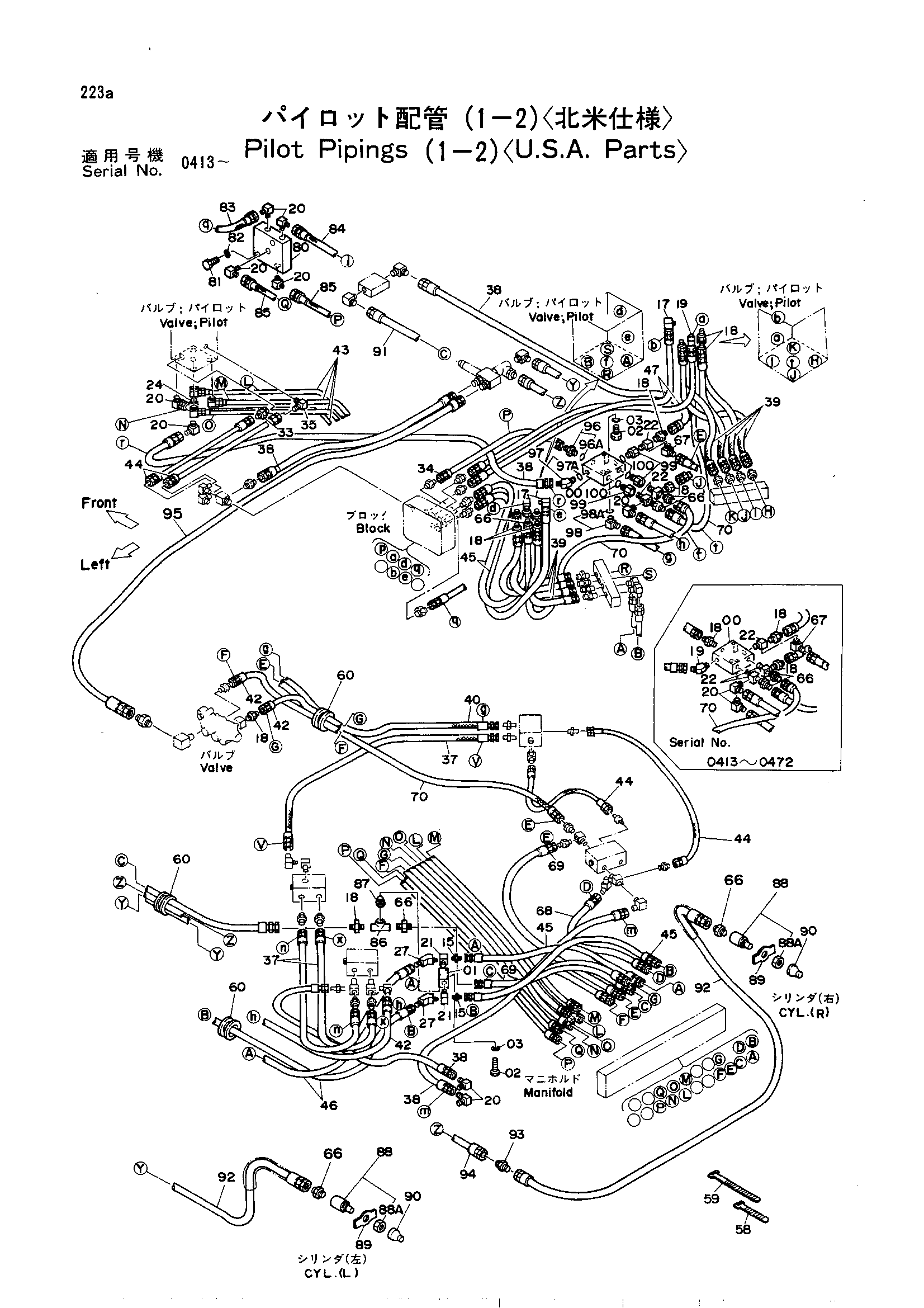

Заводская схема «Пилотные гидролинии (1-2)<у.с.а детали>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9031377 замена: 4042030 | Челночный клапан | 1 |
| 00 | 9031377 замена: 4104944 | Челночный клапан | 1 |
| 00 | 9031377 замена: 4108100 | Челночный клапан | 1 |
| 00 | 9031377 замена: 4112300 | Челночный клапан | 1 |
| 00 | 9031377 замена: 9082143 | Челночный клапан | 1 |
| 00 | 9031377 замена: 957366 | Челночный клапан | 1 |
| 00 | 9082143 | Челночный клапан | 1 |
| 01 | 9012845 | Челночный клапан | 1 |
| 02 | M111056 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 15 | 94-1302 | Адаптер | 2 |
| 17 | 94-1402 | Угловой штуцер | 4 |
| 18 | 94-1301 | Адаптер | 12 |
| 18 | 94-1301 | Адаптер | 13 |
| 19 | 94-1501 | Угловой штуцер | 1 |
| 20 | 94-1401 | Угловой штуцер | 12 |
| 20 | 94-1401 | Угловой штуцер | 13 |
| 21 | 4119003 | Тройник | 2 |
| 22 | 4119004 | Тройник | 3 |
| 24 | 485382 | Адаптер | 1 |
| 27 | 94-1502 | Угловой штуцер | 2 |
| 33 | 4119001 | Адаптер | 1 |
| 34 | 4111501 | Нейлоновый шланг | 1 |
| 35 | 4119002 | Угловой штуцер | 1 |
| 37 | 4111501 | Нейлоновый шланг | 3 |
| 38 | 4098899 | Нейлоновый шланг | 5 |
| 39 | 4129748 | Нейлоновый шланг | 8 |
| 40 | 4098901 | Нейлоновый шланг | 1 |
| 42 | 4033012 | Нейлоновый шланг | 3 |
| 43 | 4032705 | Нейлоновый шланг | 4 |
| 44 | 4098898 | Нейлоновый шланг | 4 |
| 45 | 4123224 | Нейлоновый шланг | 4 |
| 46 | 4123225 | Нейлоновый шланг | 2 |
| 47 | 4123226 | Нейлоновый шланг | 2 |
| 58 | 4055311 | Зажим лента 140 | 4 |
| 59 | 4055312 | Зажим лента 250 | 15 |
| 60 | 4121411 | Резиновая втулка | 3 |
| 66 | 4144089 | Адаптер | 7 |
| 67 | 4118999 | Угловой штуцер | 1 |
| 68 | 4129761 | Нейлоновый шланг | 1 |
| 69 | 4123224 | Нейлоновый шланг | 2 |
| 70 | 4125572 | Шланг | 3 |
| 80 | 9402950 | Клапан | 1 |
| 81 | M111063 | Болт | 2 |
| 82 | A590910 | Пружинная шайба | 2 |
| 83 | 4129753 | Нейлоновый шланг | 1 |
| 84 | 4098901 | Нейлоновый шланг | 1 |
| 85 | 4032706 | Нейлоновый шланг | 2 |
| 86 | 94-0660 | Тройник | 1 |
| 87 | 94-1701 | Адаптер | 1 |
| 88 | 4169379 | Гидроцилиндр | 2 |
| 88A | 4200170 | Гайка | 1 |
| 89 | 4192422 | Шайба тонгуед | 2 |
| 90 | 4181724 | Колпачок | 2 |
| 91 | 4509870 | Нейлоновый шланг | 1 |
| 92 | 4204107 | Шланг | 2 |
| 93 | 4151182 | Адаптер | 1 |
| 94 | 4129764 | Нейлоновый шланг | 1 |
| 95 | 4509858 | Нейлоновый шланг | 1 |
| 96 | 4042030 | Адаптер | 1 |
| 96A | 957366 | Уплотнительное кольцо | 1 |
| 97 | 4108100 | Угловой штуцер | 1 |
| 97A | 957366 | Уплотнительное кольцо | 1 |
| 98 | 4112300 | Угловой штуцер | 1 |
| 98A | 957366 | Уплотнительное кольцо | 1 |
| 99 | 4104944 | Адаптер | 3 |
| 100 | 957366 | Уплотнительное кольцо | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
