Трубопроводы системы смазки <погрузчик> — HITACHI UH261

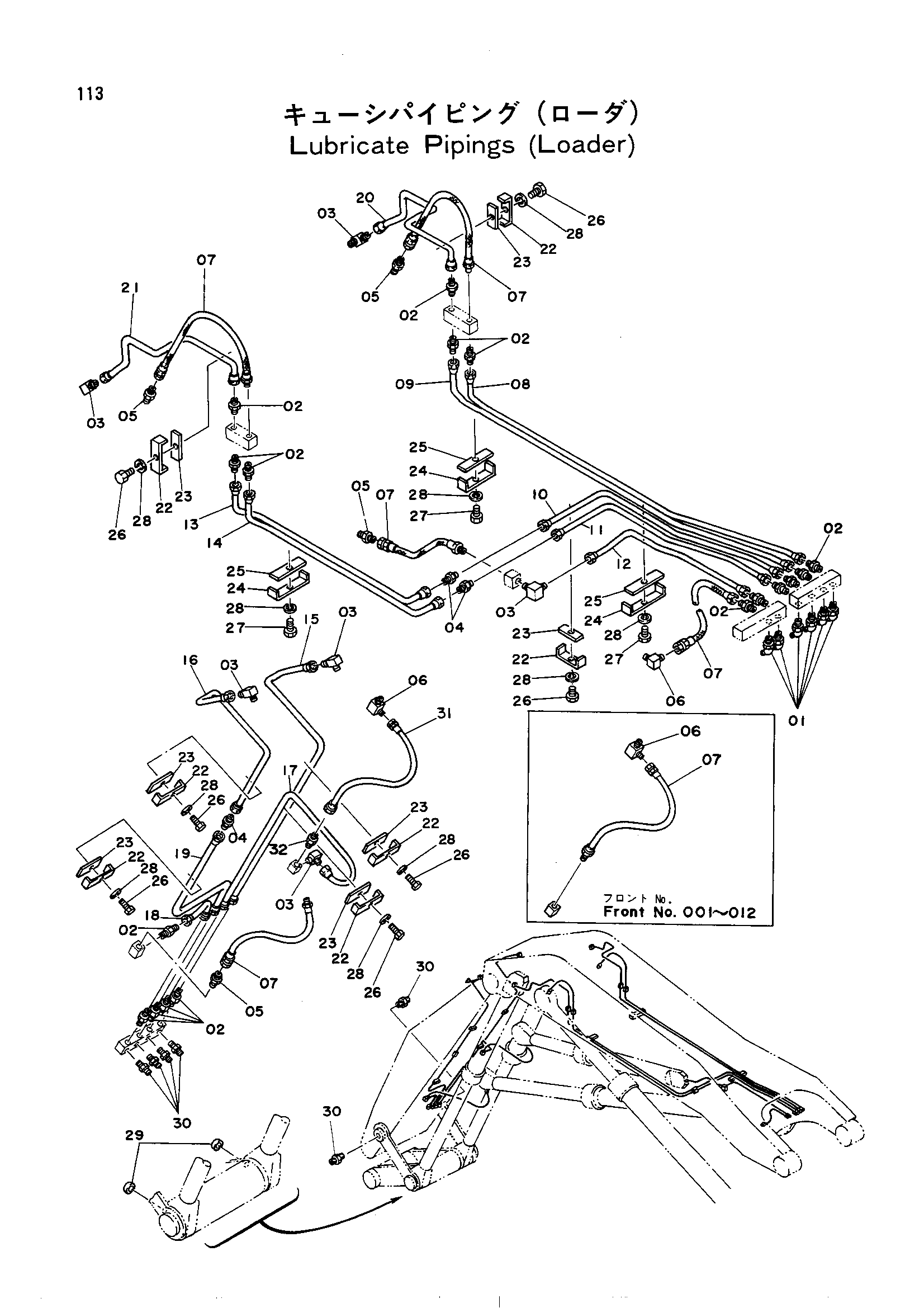

Заводская схема «Трубопроводы системы смазки <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J75581 | Штуцер | 6 |
| 02 | 4119986 | Адаптер | 17 |
| 03 | 4097666 | Угловой штуцер | 6 |
| 04 | 4099282 | Адаптер | 3 |
| 05 | 94-1301 | Адаптер | 4 |
| 06 | 94-1401 | Адаптер | 2 |
| 07 | 4119232 | Шланг | 5 |
| 07 | 4511503 замена: 4119232 | Резиновый шланг | 5 |
| 07 | 4511503 | Резиновый шланг | 6 |
| 08 | 4099237 | Трубка | 1 |
| 08 | 4140362 | Трубка | 1 |
| 09 | 4123059 | Трубка | 1 |
| 09 | 4140363 | Трубка | 1 |
| 10 | 4099277 | Трубка | 1 |
| 11 | 4099278 | Трубка | 1 |
| 12 | 4100193 | Трубка | 1 |
| 13 | 4123060 | Трубка | 1 |
| 13 | 4140364 | Трубка | 1 |
| 14 | 4099238 | Трубка | 1 |
| 14 | 4140365 | Трубка | 1 |
| 15 | 3021955 | Трубка | 1 |
| 16 | 3021954 | Трубка | 1 |
| 17 | 4130687 | Трубка | 1 |
| 18 | 4099378 | Трубка | 1 |
| 19 | 4123141 | Трубка | 1 |
| 20 | 3021962 | Трубка | 1 |
| 21 | 3021963 | Трубка | 1 |
| 22 | 4032160 | Хомут | 7 |
| 23 | 4032161 | Манжета | 7 |
| 24 | 4032158 | Хомут | 3 |
| 25 | 4032159 | Резиновая прокладка | 3 |
| 26 | M111228 | Болт | 7 |
| 27 | M111232 | Болт | 3 |
| 28 | A590912 | Пружинная шайба | 10 |
| 29 | 4105912 | Колпачок | 2 |
| 30 | J75481 | Штуцер | 6 |
| 31 | 4098899 | Нейлоновый шланг | 1 |
| 32 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
