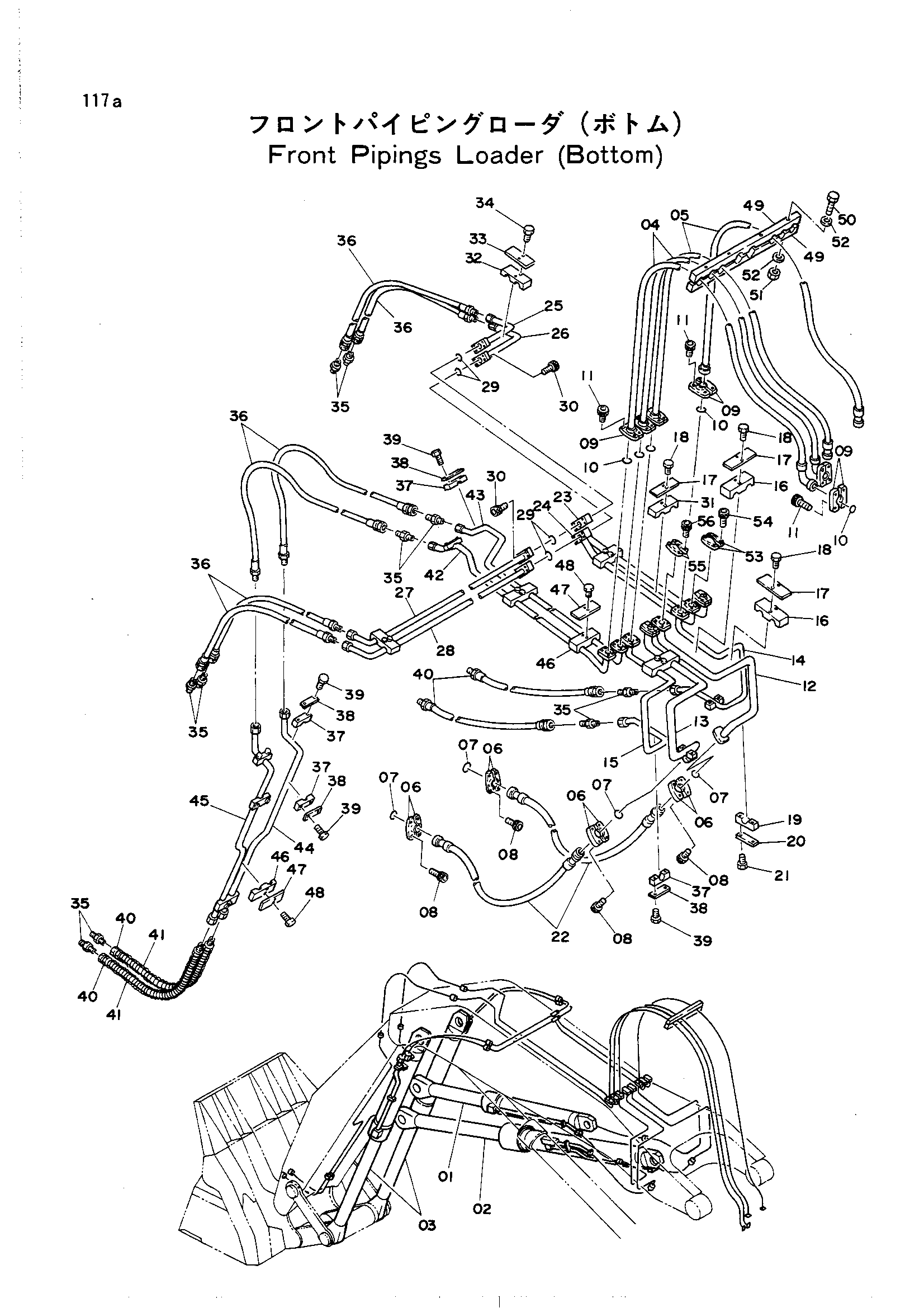

Гидролинии рабочего оборудования (нижний думпинг)<погрузчик> — HITACHI UH261

Заводская схема «Гидролинии рабочего оборудования (нижний думпинг)<погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3021626	Гидроцилиндр леве	1
02	4108423	Гидроцилиндр рукоять	1
03	3021628	Гидроцилиндр наклон	2
04	4099864	Шланг	2
05	4102655	Шланг	2
06	4075854	Разъёмный фланец	8
07	4510169	Уплотнительное кольцо	4
08	M341650	Болт	16
09	4085560	Фланец сприт	12
10	966993	Уплотнительное кольцо	8
11	M341240	Болт	24
12	8021921	Трубка	1
13	8021922	Трубка	1
14	8021923	Трубка	1
15	8021924	Трубка	1
16	4123053	Хомут трубки	4
17	4096893	Стопорная пластина	6
18	M111480	Болт	12
19	4118861	Хомут трубки	2
20	X4848	Шайба	2
21	M111280	Болт	4
22	4099870	Шланг	2
23	8016516	Трубка	1
24	8016517	Трубка	1
25	8016518	Трубка	1
26	8016519	Трубка	1
27	8016524	Трубка	1
28	8016534	Трубка	1
29	966993	Уплотнительное кольцо	4
30	M341240	Болт	16
31	4118857	Хомут трубки	2
32	4118863	Хомут трубки	2
33	442687	Стопорная пластина	2
34	M111271	Болт	4
35	94-1305	Адаптер	10
36	4099875	Шланг	6
37	4118859	Хомут трубки	8
38	439037	Стопорная шайба	8
39	M111271	Болт	16
40	4099874	Шланг	4
41	4060517	Защитный кожух	2
42	8016514	Трубка	1
43	8016515	Трубка	1
44	8021925	Трубка	1
45	8021926	Трубка	1
46	4118856	Хомут трубки	4
47	442687	Стопорная пластина	4
48	M111271	Болт	8
49	3019183	Хомут	2
50	M111201	Болт	4
51	M501210	Гайка	8
52	J217084	Шайба	8
53	4089703	Разъёмный фланец	4
54	M341445	Болт	8
55	4075854	Разъёмный фланец	4
56	M341650	Болт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
