Кабина — HITACHI UH261

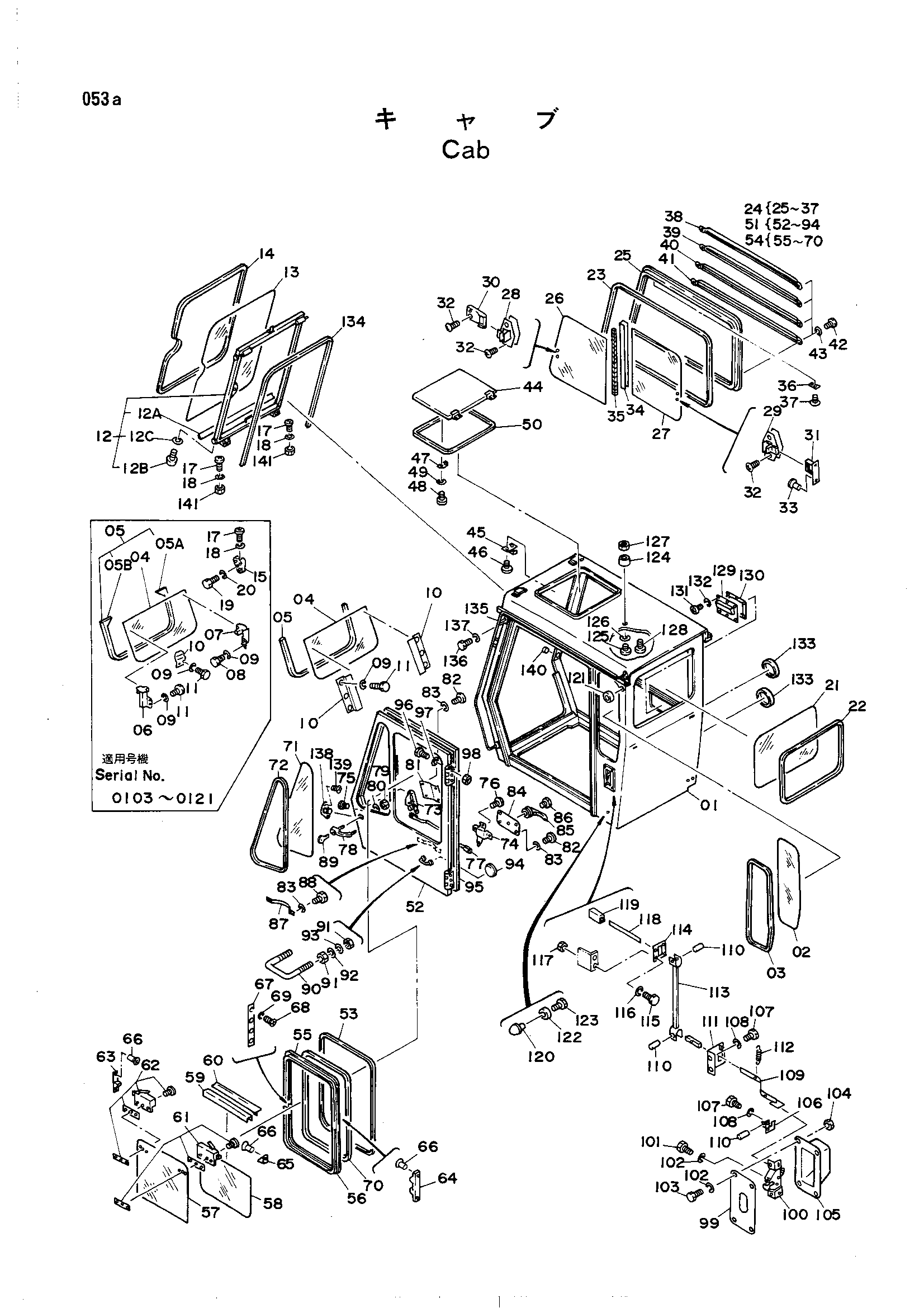

Заводская схема «Кабина» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4122499 замена: 4138124	Кабина в сборе	1
	4138124	Кабина в сборе	1
01	4128431	Кабина	1
01	4138129	Кабина	1
02	4128432	Стекло	1
03	4084365	Резиновый H	1
04	4128433	Стекло	1
04	4138105	Стекло	1
05	4125381	Резиновая прокладка	1
05	4138144	Резиновая прокладка	1
05A	4134251	Резиновая прокладка	1
05B	4134252	Резиновая прокладка	1
06	4128434	Кронштейн	1
07	4128435	Кронштейн	1
08	M200816	Болт	4
09	A590908	Пружинная шайба	6
09	A590908	Пружинная шайба	8
10	4128436	Пластина	2
10	4138145	Направляющая	2
11	M200813	Болт	6
11	M200820	Болт	4
12	4128437	Рама	1
12	4138134	Рама	1
12	4138157	Рама	1
12A	4134250	Резиновая прокладка	1
12A	4138139	Резиновая прокладка	1
12A	4138158	Резиновая прокладка	1
12B	4138159	Винт	4
12B	M430313	Винт	6
12C	A590103	Шайба	6
13	4128438	Стекло	1
13	4138104	Стекло	1
14	4105785	Резиновый H	1
15	4128439	Кронштейн	1
17	4125389	Ограничитель	4
18	4128440	Шайба	2
19	M111032	Болт	4
20	A590910	Пружинная шайба	4
21	4091406	Стекло	1
22	4091399	Х-руббер	1
23	4091408	Х-руббер	1
24	4128441	Окно в сборе	1
25	4091407	Рама	1
26	4091409	Стекло	1
27	4091410	Стекло	1
28	4084264	Замок	1
29	4084265	Замок	1
30	4088998	Защёлка	1
31	4084267	Защёлка	1
32	M470416	Винт	4
33	4091422	Винт	4
34	4091411	Рама	1
35	4091415	Уплотнение водяной	1
36	4125399	Ограничитель	2
37	M470316	Винт	4
38	4128442	Защитный кожух	1
39	4128443	Защитный кожух	1
40	4128444	Защитный кожух	1
41	4128445	Защитный кожух	1
42	M430813	Винт	8
43	A590908	Пружинная шайба	8
44	4125395	Крышка	1
45	4084437	Замок	1
46	M470410	Винт	2
47	4514800	Ограничитель	1
48	M430408	Винт	2
49	A590904	Пружинная шайба	2
50	4125396	Резиновая прокладка	1
51	4128446	Дверь в сборе	1
52	4128447	Дверь	1
53	4105787	Резиновый H	1
54	4128448	Окно в сборе	1
55	4128449	Фламе	1
56	4128450	Фламе	1
57	4128451	Стекло	1
58	4128452	Стекло	1
59	4091420	Рама	1
60	4091421	Уплотнение водяной	1
61	4084279	Замок	1
62	4084280	Замок	1
63	4084283	Защёлка	4
64	4084284	Защёлка	2
65	4089006	Замок	2
66	4091422	Винт	10
67	4084285	Пластина	2
68	M430408	Винт	8
69	A590104	Шайба	8
70	4126272	Кханнел	1
71	4128453	Стекло	1
72	4008190	Резиновый H	1
73	4128454	Замок двери	1
74	4128455	Рычаг	1
75	M430610	Винт	3
76	M430508	Винт	3
77	4128456	Шток	1
78	4128457	Рукоятка наружный	1
79	M500807	Гайка	2
80	A590908	Пружинная шайба	2
81	4128458	Крышка	1
82	M430508	Винт	8
83	A590905	Пружинная шайба	13
84	4128459	Крышка	1
85	4128460	Рукоятка	1
86	M470512	Винт	1
87	4089005	Рукоятка	1
88	M430532	Винт	4
89	4130446	Шпонка	1
89	971306	Шпонка	1
90	4128461	U-образный болт	1
91	M501008	Гайка	4
92	A590910	Пружинная шайба	4
93	A590110	Шайба	4
94	4084302	Резиновая прокладка	2
95	4128462	Резиновая прокладка	1
96	M111025	Болт	6
97	A590910	Пружинная шайба	6
98	M501008	Гайка	6
99	4115206	Кронштейн	1
100	4113118	Замок	1
101	M200814	Болт	2
102	A590908	Пружинная шайба	6
103	M200825	Болт	4
104	M500807	Гайка	4
105	4102259	Крышка	1
106	4089007	Кронштейн	1
107	M200816	Болт	4
108	A590908	Пружинная шайба	4
109	4128463	Рычаг	1
110	4089009	Палец	4
111	4125397	Направляющая	1
112	4125398	Пружина	1
113	4128464	Шток	1
114	4128465	Направляющая	1
115	M200820	Болт	2
116	A590908	Пружинная шайба	2
117	M500807	Гайка	2
118	4128466	Рычаг	1
119	4089012	Колпачок	1
120	4040730	Ограничитель	2
121	4128467	Седло винта	1
122	4128468	Седло винта	1
123	M200108	Болт	2
124	485013	Резиновая подушка	1
125	4101515	Винт	1
126	4101517	Шайба	4
127	4101518	Гайка	1
128	4101516	Винт	3
129	4128469	Поккет	1
130	4128470	Манжета	1
131	M430616	Винт	6
132	A590906	Пружинная шайба	6
133	4038615	Резиновая прокладка	3
134	4128471	Резиновая прокладка	1
135	4128472	Ханд направляющая	1
136	M200825	Болт	6
137	A590908	Пружинная шайба	6
138	4128473	Ответная планка	1
139	M470816	Винт	2
140	4130494	Резиновая прокладка	1
141	M501008	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
