Кабина (4) — HITACHI UH261

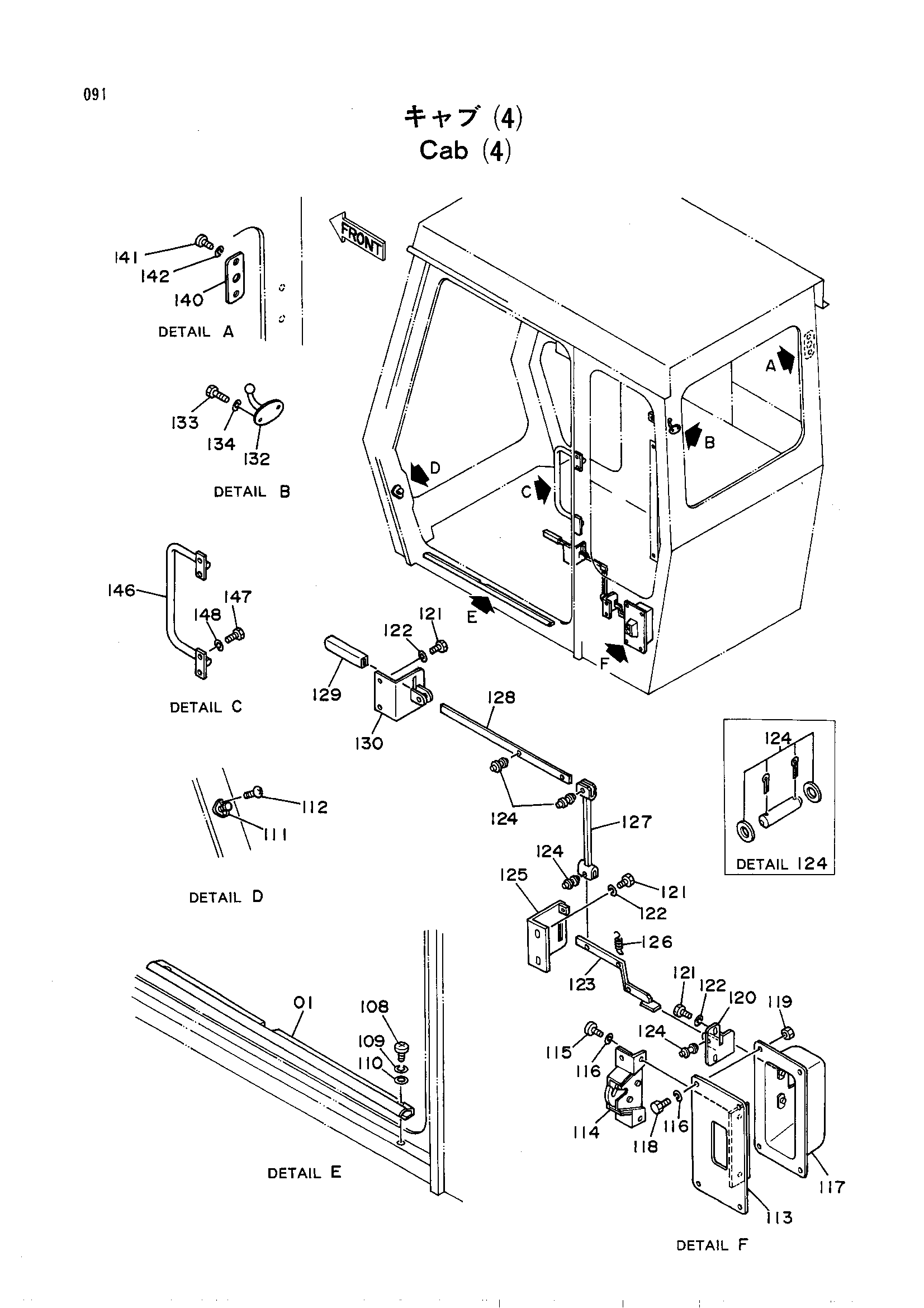

Заводская схема «Кабина (4)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4158464 | Гурд | 1 |
| 108 | M430610 | Винт | 2 |
| 109 | A590906 | Пружинная шайба | 2 |
| 110 | A590106 | Плоская шайба | 2 |
| 111 | 4128473 | Ответная планка | 1 |
| 112 | 4141747 | Винт | 2 |
| 113 | 4115206 | Кронштейн | 1 |
| 114 | 4113118 | Замок | 1 |
| 115 | M200814 | Болт | 2 |
| 116 | A590908 | Пружинная шайба | 6 |
| 117 | 4102259 | Крышка | 1 |
| 118 | M200825 | Болт | 4 |
| 119 | M500807 | Гайка | 4 |
| 120 | 4089007 | Кронштейн | 1 |
| 121 | M200816 | Болт | 8 |
| 122 | A590908 | Пружинная шайба | 8 |
| 123 | 4158465 | Рычаг | 1 |
| 124 | 4089009 | Палец | 4 |
| 125 | 4125397 | Направляющая | 1 |
| 126 | 4125398 | Пружина | 1 |
| 127 | 4158466 | Шток | 1 |
| 128 | 4158467 | Рычаг | 1 |
| 129 | 4089012 | Колпачок | 1 |
| 130 | 4160590 | Направляющая | 1 |
| 132 | 4147924 | Крюк | 1 |
| 133 | M430510 | Винт | 2 |
| 134 | A590905 | Пружинная шайба | 2 |
| 140 | 4158471 | Пластина | 1 |
| 141 | M430513 | Винт | 2 |
| 142 | A590905 | Пружинная шайба | 2 |
| 146 | 4160591 | Ханд рале | 1 |
| 147 | M111016 | Болт | 4 |
| 148 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
