Пилотный клапан — HITACHI UH261

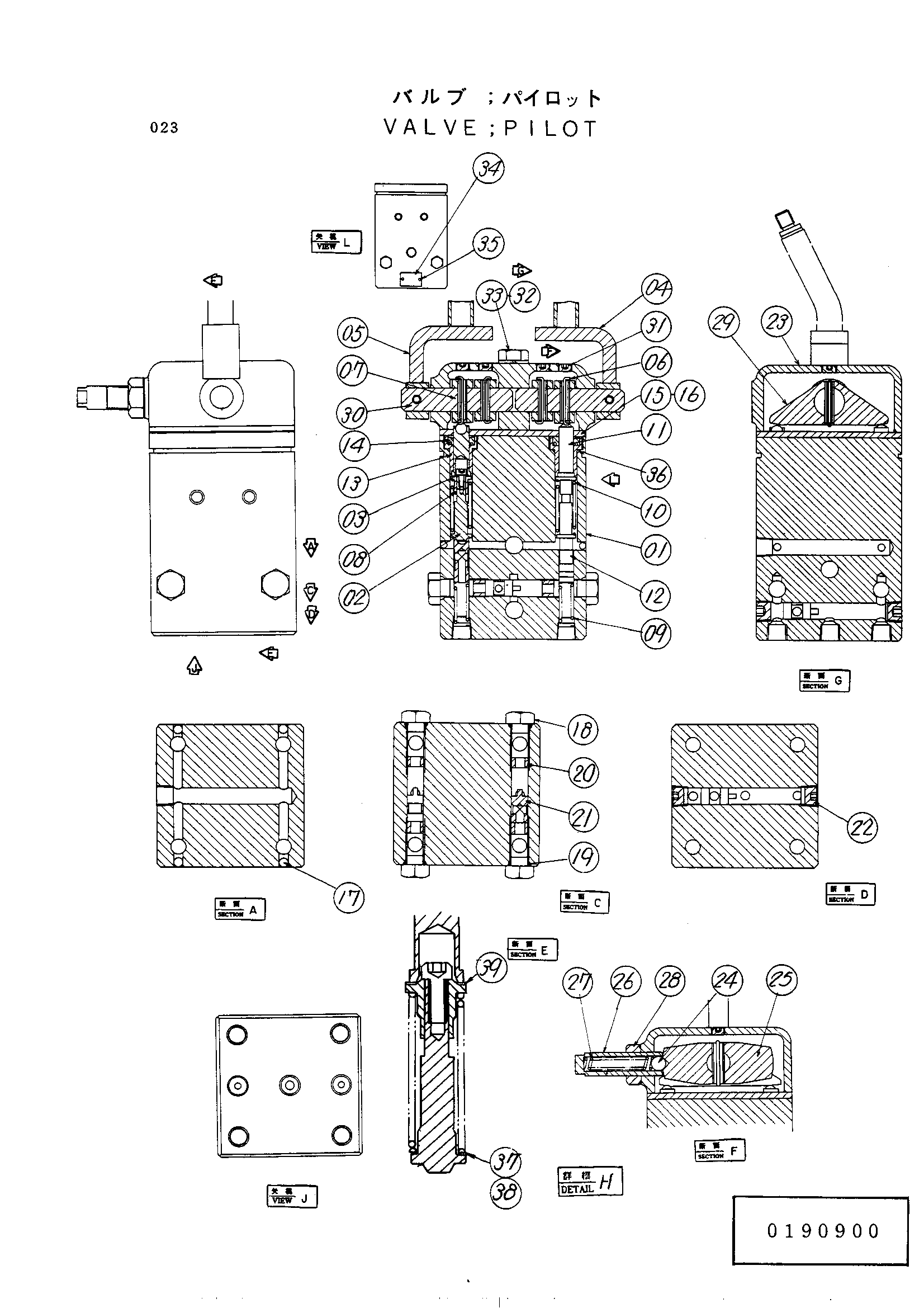

Заводская схема «Пилотный клапан» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9031376	Пилотный клапан(24)	1
01	1500405	Корпус	1
02	4509489	Держатель пружина	4
03	4509483	Болт	4
04	7010540	Рычаг	1
05	7010541	Рычаг	1
06	4034774	Провод	4
07	4027427	Пружинный штифт	6
08	4511016	Втулка	4
09	4036025	Пружина	4
10	4036026	Пружина	4
11	9402586	Толкатель	4
12	4509479	Золотник	4
13	4509487	Разъём	4
14	4506377	Манжета	4
15	4032452	Регулировочная шайба	3
16	4032453	Пластина	1
17	4009412	Шарик	8
18	4506317	Пробка	4
19	957366	Уплотнительное кольцо	4
20	4506316	Держатель пружина	4
21	4509480	Золотник	3
22	4012541	Пробка	4
23	2500880	Корпус	1
24	971473	Шарик	2
25	4031483	Детент	2
26	4031484	Направляющая	2
27	4031485	Пружина	2
28	M561610	Болт	2
29	4509538	Кулачок	2
30	4510947	Палец	2
31	4012542	Пробка	4
32	M201063	Болт	2
33	A590010	Пружинная шайба	2
34	4506435	Информационная табличка	1
35	M492564	Приводной винт	2
36	4509180	Уплотнительное кольцо	4
37	4118794	Регулировочная шайба	1
38	4118795	Регулировочная шайба	1
39	4118797	Регулировочная шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
