Пилотные гидролинии (нижний думпинг)<елеватед кабина> — HITACHI UH261

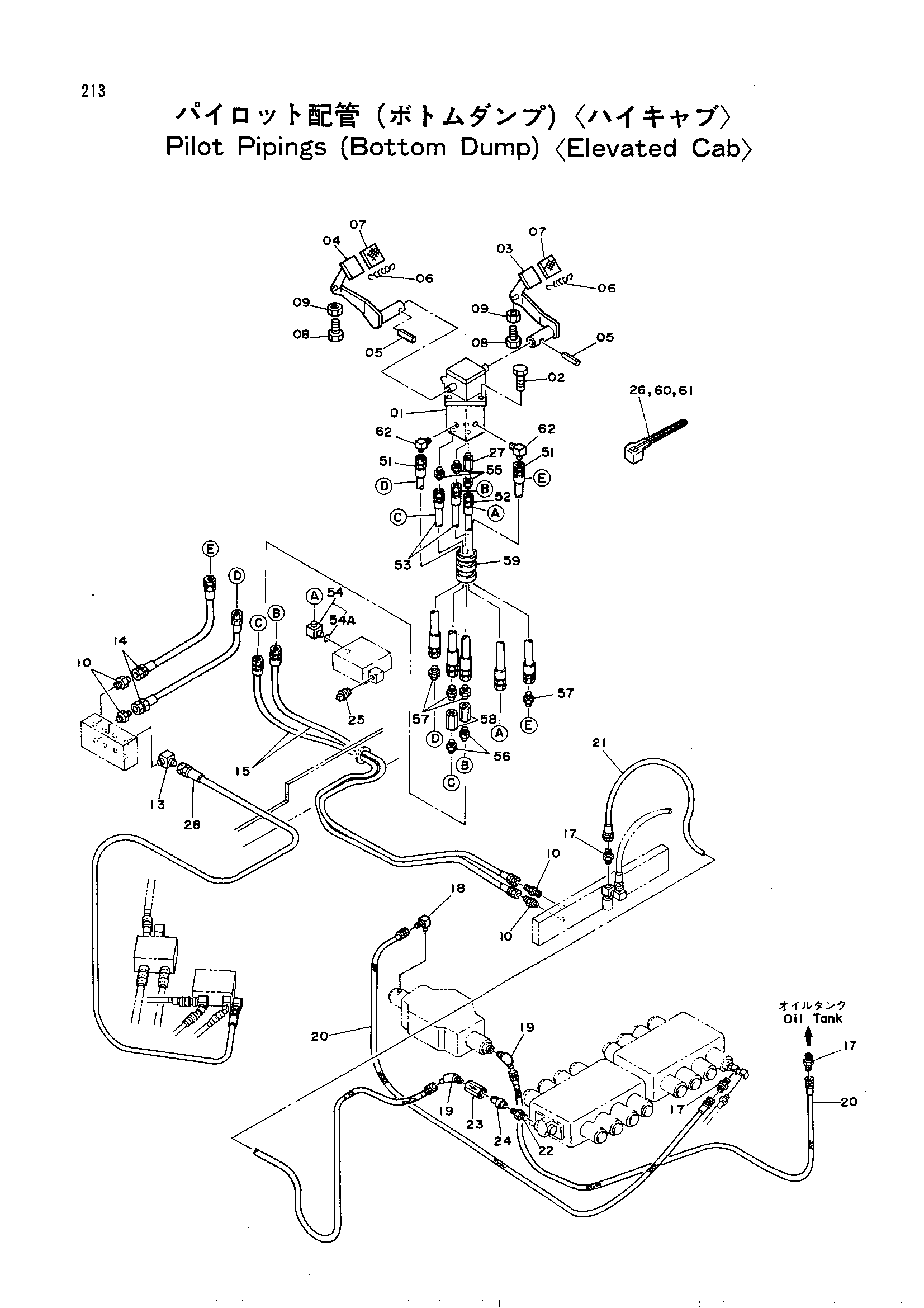

Заводская схема «Пилотные гидролинии (нижний думпинг)<елеватед кабина>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9052065 | Пилотный клапан | 1 |
| 02 | M340825 | Болт с внутренним шестигранником | 4 |
| 03 | 8031639 | Педаль(правый) | 1 |
| 04 | 8031640 | Педаль(левый) | 1 |
| 05 | 4033504 | Пин.спринг | 2 |
| 06 | 4143570 | Пружина | 2 |
| 07 | 972898 | Крышка | 2 |
| 08 | M261003 | Болт | 2 |
| 08 | M261011 | Болт | 2 |
| 09 | J950010 | Гайка | 2 |
| 10 | 4119001 | Адаптер | 4 |
| 13 | 4119002 | Угловой штуцер | 1 |
| 14 | 4111501 | Нейлоновый шланг | 2 |
| 15 | 4032705 | Нейлоновый шланг | 2 |
| 17 | 94-1302 | Адаптер | 3 |
| 18 | 94-1402 | Угловой штуцер | 1 |
| 19 | 94-1502 | Угловой штуцер | 2 |
| 20 | 4123228 | Нейлоновый шланг | 2 |
| 21 | 4124810 | Нейлоновый шланг | 1 |
| 22 | 94-1901 | Адаптер | 1 |
| 23 | 3015132 | Клапан | 1 |
| 24 | 4090363 | Золотник | 1 |
| 25 | 94-2022 | Пробка | 1 |
| 26 | 4055311 | Зажим лента 140 | 5 |
| 27 | 485382 | Адаптер | 1 |
| 28 | 4033012 | Шланг | 1 |
| 51 | 4124816 | Нейлоновый шланг | 2 |
| 52 | 4131420 | Нейлоновый шланг | 1 |
| 53 | 4128308 | Нейлоновый шланг | 2 |
| 54 | 4118999 | Угловой штуцер | 1 |
| 54 | 4133249 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4144089 | Адаптер | 3 |
| 56 | 94-1301 | Адаптер | 2 |
| 57 | 94-1302 | Адаптер | 4 |
| 58 | 94-0685 | Разъём | 2 |
| 59 | 4044420 | Защитный кожух | 1 |
| 60 | 4055312 | Зажим лента 250 | 2 |
| 61 | 4121859 | Зажим лента 390 | 1 |
| 62 | 94-1402 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
