Уровень гидроцилиндр <погрузчик> — HITACHI UH261

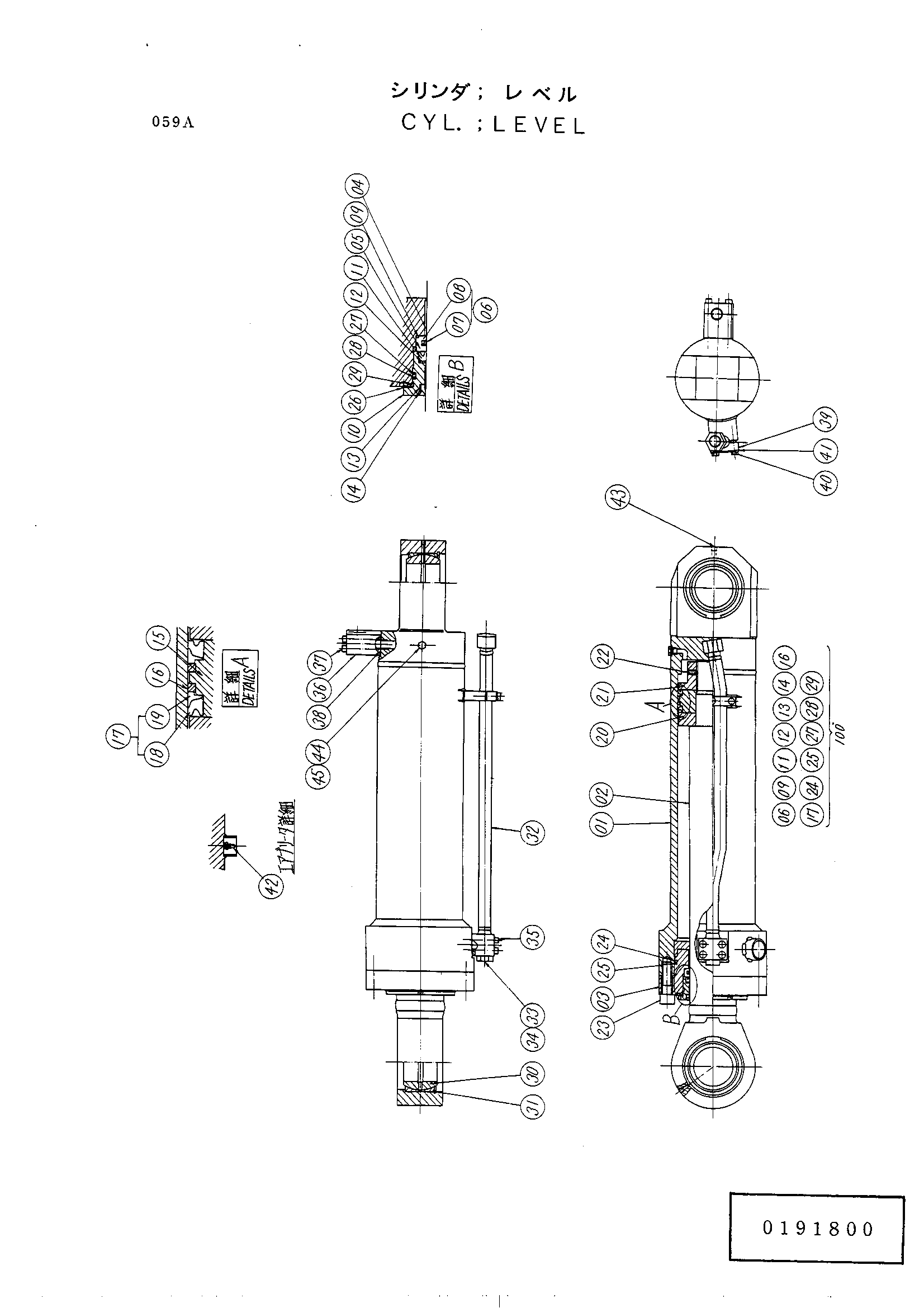

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021626 | Гидроцилиндр леве(60) | 1 | |
| 01 | 0191801 | Трубка гидроцилиндр | 1 |
| 02 | 0191802 | Шток поршня | 1 |
| 03 | 0161401 | Головка гидроцилиндра | 1 |
| 04 | 4128764 | Втулка | 1 |
| 05 | 0191413 | Держатель | 1 |
| 06 | 4128763 | Кольцо | 1 |
| 09 | 0191418 | Уплотнительное кольцо | 1 |
| 10 | 0191404 | Держатель | 1 |
| 11 | 0191405 | Кольцо U | 1 |
| 12 | 0191406 | Кольцо | 1 |
| 13 | 0191407 | Кольцо | 1 |
| 14 | 0191415 | Кольцо | 1 |
| 15 | 4137601 | Поршень | 1 |
| 16 | 4045610 | Поршневое кольцо | 2 |
| 17 | 0161403 | U-образная манжета | 2 |
| 20 | 0191812 | Держатель | 1 |
| 21 | 3025012 | Гайка | 1 |
| 22 | 4059385 | Винт | 1 |
| 23 | 0191715 | Болт | 12 |
| 24 | 4113165 | Уплотнительное кольцо | 1 |
| 25 | 4138947 | Кольцо | 1 |
| 26 | 0191414 | Шайба | 1 |
| 27 | A811155 | Уплотнительное кольцо | 1 |
| 28 | 0191417 | Кольцо | 1 |
| 29 | A811160 | Уплотнительное кольцо | 1 |
| 30 | 0132803 | Втулка SPH. | 2 |
| 31 | 0132804 | Стопорное кольцо | 2 |
| 32 | 0191815 | Трубка | 1 |
| 33 | 0149008 | Пробка | 1 |
| 34 | 4506428 | Уплотнительное кольцо | 1 |
| 35 | 0176109 | Болт с внутренним шестигранником | 4 |
| 36 | 0191816 | Соединение | 1 |
| 37 | 0191817 | Болт | 4 |
| 38 | 984614 | Уплотнительное кольцо | 2 |
| 39 | 0137504 | Держатель | 1 |
| 40 | M111245 | Болт | 2 |
| 41 | 0137505 | Шайба | 1 |
| 42 | 4059391 | Клапан | 1 |
| 43 | 0191430 | Пробка | 2 |
| 44 | 0191427 | Колпачок | 1 |
| 45 | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4128127 | Уплотнение комплект(стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
