Гидроцилиндр ковша — HITACHI UH261

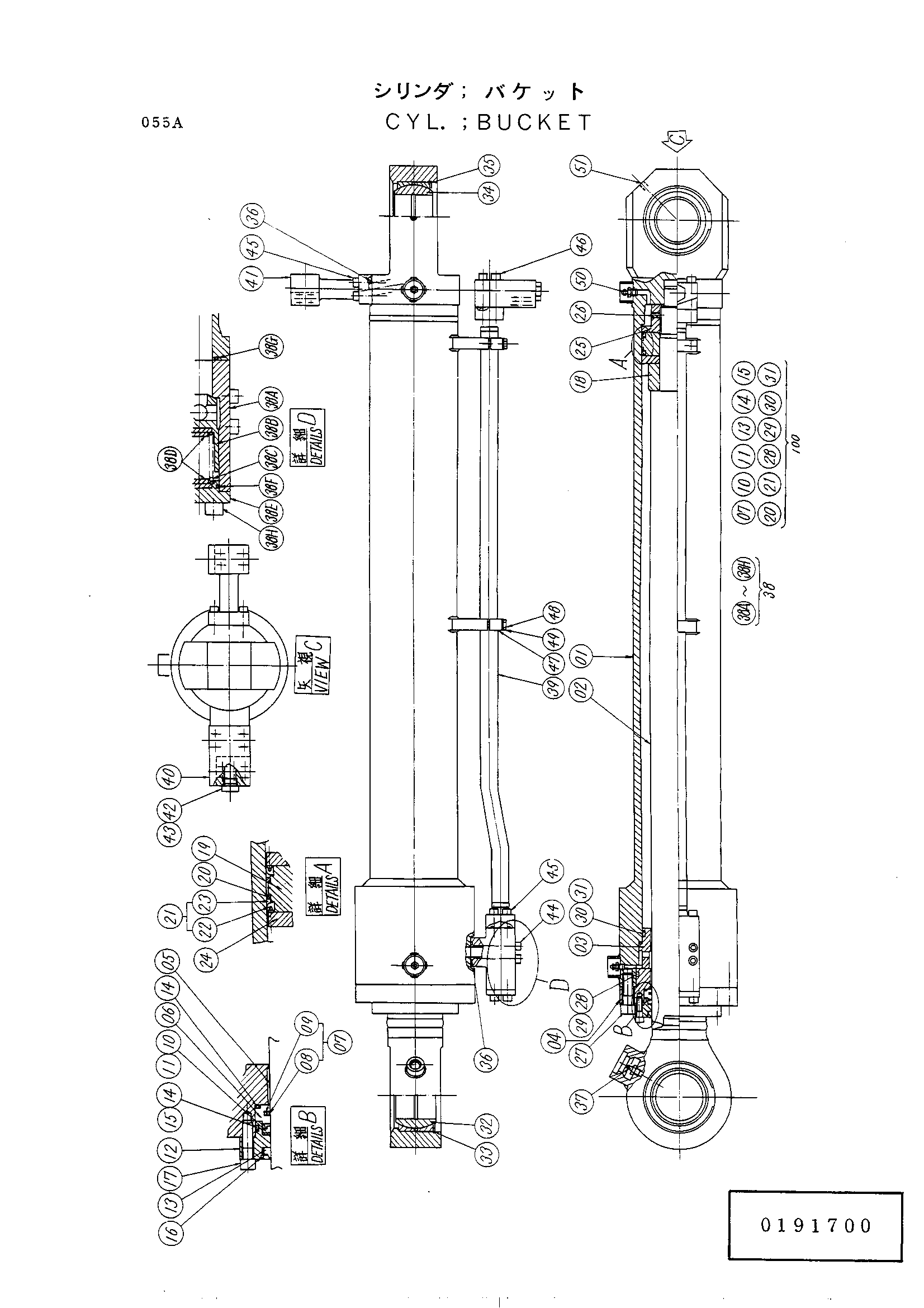

Заводская схема «Гидроцилиндр ковша» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4105607 | Гидроцилиндр букк(56) | 1 | |
| 01 | 0191701 | Трубка гидроцилиндр | 1 |
| 02 | 0191703 | Поршень шток | 1 |
| 03 | 0191704 | Проставка | 1 |
| 04 | 0191705 | Головка гидроцилиндр | 1 |
| 05 | 4510698 | Втулка | 1 |
| 06 | 0191706 | Держатель | 1 |
| 07 | 4128773 | Кольцо | 1 |
| 10 | 4070027 | Кольцо U | 1 |
| 11 | 0191707 | Кольцо | 1 |
| 12 | 0191708 | Держатель | 1 |
| 13 | 0191709 | Кольцо | 1 |
| 14 | A811180 | Уплотнительное кольцо | 2 |
| 15 | 4138945 | Кольцо | 1 |
| 16 | 0191712 | Кольцо | 1 |
| 17 | 0187311 | Болт с внутренним шестигранником | 16 |
| 18 | 0191714 | Подшипник | 1 |
| 19 | 4137601 | Поршень | 1 |
| 20 | 4045610 | Поршневое кольцо | 2 |
| 21 | 0161403 | U-образная манжета | 1 |
| 24 | 4137602 | Держатель | 1 |
| 25 | 3025012 | Гайка | 1 |
| 26 | 4059385 | Винт | 1 |
| 27 | 0191715 | Болт | 12 |
| 28 | 4113166 | Кольцо O | 1 |
| 29 | 4138949 | Кольцо | 1 |
| 30 | 4138933 | Уплотнительное кольцо | 1 |
| 31 | 4138946 | Кольцо | 2 |
| 32 | 4036062 | Втулка SPH. | 1 |
| 33 | 4036055 | Стопорное кольцо | 1 |
| 34 | 4045614 | Втулка SPH. | 1 |
| 35 | 4045607 | Стопорное кольцо | 1 |
| 36 | 4069900 | Уплотнительное кольцо | 4 |
| 37 | J75481 | Штуцер | 1 |
| 38 | 0191613 замена: 0191619 | Клапан | 1 |
| 38 | 0191619 | Клапан | 1 |
| 38A | 0191620 | Корпус клапан | 1 |
| 38B | 0191621 замена: 4144073 | Клапан | 1 |
| 38B | 4144073 | Клапан | 1 |
| 38C | 4094936 | Пружина | 1 |
| 38D | 4094938 | Направляющая пружины | 2 |
| 38E | 4094939 | Крышка | 1 |
| 38F | 4104463 | Уплотнительное кольцо | 1 |
| 38G | A811045 | Уплотнительное кольцо | 1 |
| 38H | 0242725 | Болт с внутренним шестигранником | 4 |
| 39 | 0191718 | Трубка | 1 |
| 40 | 0191719 | Соединение | 1 |
| 41 | 0191720 | Соединение | 1 |
| 42 | 0144909 | Пробка | 1 |
| 43 | 985098 | Уплотнительное кольцо | 1 |
| 44 | 0191615 | Болт | 4 |
| 45 | 4104495 | Болт с внутренним шестигранником | 8 |
| 46 | 0191721 | Болт | 4 |
| 47 | 0191617 | Держатель | 2 |
| 48 | 4039694 | Болт | 4 |
| 49 | 0191618 | Шайба | 2 |
| 50 | 4059391 | Клапан | 2 |
| 51 | 0191430 | Пробка | 1 |
| 100 | 4128129 | Уплотнение комплект(бакет) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
