Удлинённый рукоять (5.3M) — HITACHI UH261

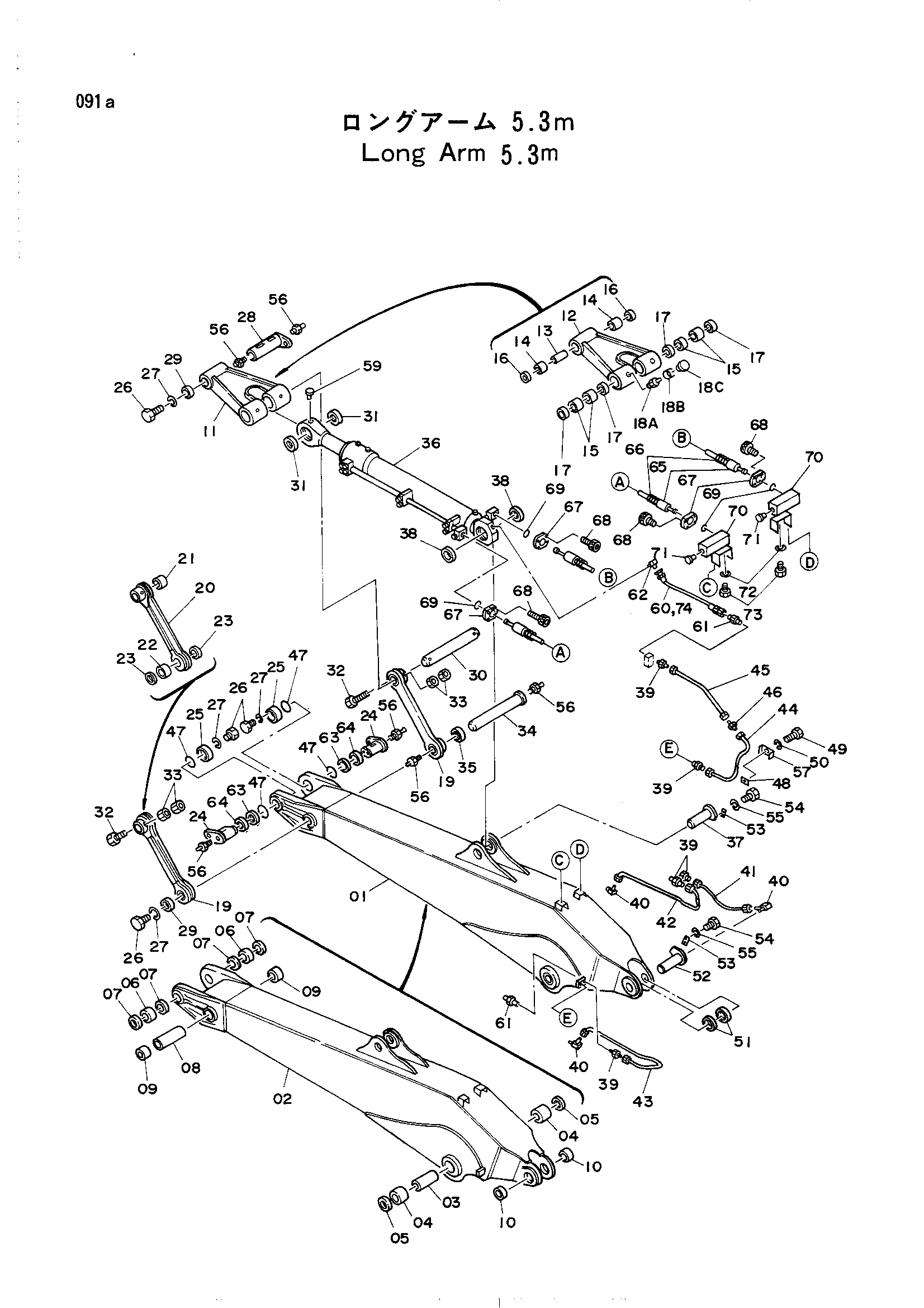

Заводская схема «Удлинённый рукоять (5.3M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9044176	Рукоять	1
02	5001251	Рукоять	1
03	4139578	Проставка	1
04	4107076 замена: 4161701	Втулка	2
04	4161701	Втулка	2
05	4103903	Пылезащитное уплотнение	2
06	4148855	Втулка	2
07	4171127	Пылезащитное уплотнение	4
08	4139999	Проставка	1
09	4106645 замена: 4139597	Втулка	2
09	4106645 замена: 4139999	Втулка	2
09	4139597	Втулка	2
10	4107075	Втулка	2
11	9044177	Тяга A	1
12	7011359	Тяга	1
13	4139759 замена: 4139597	Трубка	1
13	4139759 замена: 4140000	Трубка	1
13	4140000	Проставка	1
14	4106645 замена: 4139597	Втулка	2
14	4106645 замена: 4140000	Втулка	2
14	4139597	Втулка	2
15	4098098	Втулка	4
16	4112237 замена: 4143622	Пылезащитное уплотнение	2
16	4143622	Пылезащитное уплотнение	2
17	4123049 замена: 4143623	Пылезащитное уплотнение	4
17	4143623	Пылезащитное уплотнение	4
18A	J75481	Штуцер	2
18B	4130686	Втулка	2
18C	4105912	Колпачок	2
19	9044178	Тяга B	2
20	8023527	Тяга	1
21	4098097	Втулка	1
22	4100082 замена: 4159050	Втулка	1
22	4149050	Втулка	1
23	4112237 замена: 4143622	Пылезащитное уплотнение	2
23	4143622	Пылезащитное уплотнение	2
24	8022037	Палец	2
25	9712092	Ограничитель	2
26	M112045	Болт	12
27	A590920	Пружинная шайба	12
28	8022036	Палец	1
29	9712093	Ограничитель	2
30	4130556	Палец	1
31	4123049 замена: 4143623	Пылезащитное уплотнение	2
31	4143623	Пылезащитное уплотнение	2
32	4042194 замена: M222007	Болт	2
32	4042194 замена: M562016	Болт	2
32	M222007	Болт	2
33	M512016 замена: M222007	Гайка	4
33	M512016 замена: M562016	Гайка	4
33	M562016	Гайка	4
34	3018635	Палец	1
35	4040930	Шайба	1
36	4131349	Гидроцилиндр ковша	1
37	8023528	Палец	1
38	4074008	Пылезащитное уплотнение	2
39	4119986	Адаптер	5
40	4097666	Угловой штуцер	3
41	4130950	Трубка	1
42	3023530	Трубка	1
43	3023531	Трубка	1
44	3023532	Трубка	1
45	4130951	Трубка	1
46	4099282	Адаптер	1
47	4102191	Уплотнительное кольцо	4
48	4032161	Манжета	4
49	M111228	Болт	4
50	A590912	Пружинная шайба	4
51	4109488	Шайба	2
52	8018960 замена: 8030049	Палец	1
52	8030049	Палец	1
53	4122729	Пластина	2
54	M112045	Болт	4
55	A590920	Пружинная шайба	4
56	J75481	Штуцер	6
57	4032160	Хомут	4
59	4105912	Колпачок	1
60	4098901	Нейлоновый шланг	1
61	94-1301	Адаптер	5
62	94-1401	Адаптер	1
63	4139196	Регулировочная шайба	1
64	4139197	Регулировочная шайба	1
65	4106935	Шланг	2
66	4055396	Защита коил	2
67	4089703	Разъёмный фланец	12
68	M341445	Болт	24
69	4508805	Уплотнительное кольцо	6
70	3023534	Коллектор	2
71	4113926	Пробка	2
72	A590912	Пружинная шайба	8
73	M111222	Болт	8
74	4053616	Защитный кожух	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
