Насос трансмиссия — HITACHI UH261

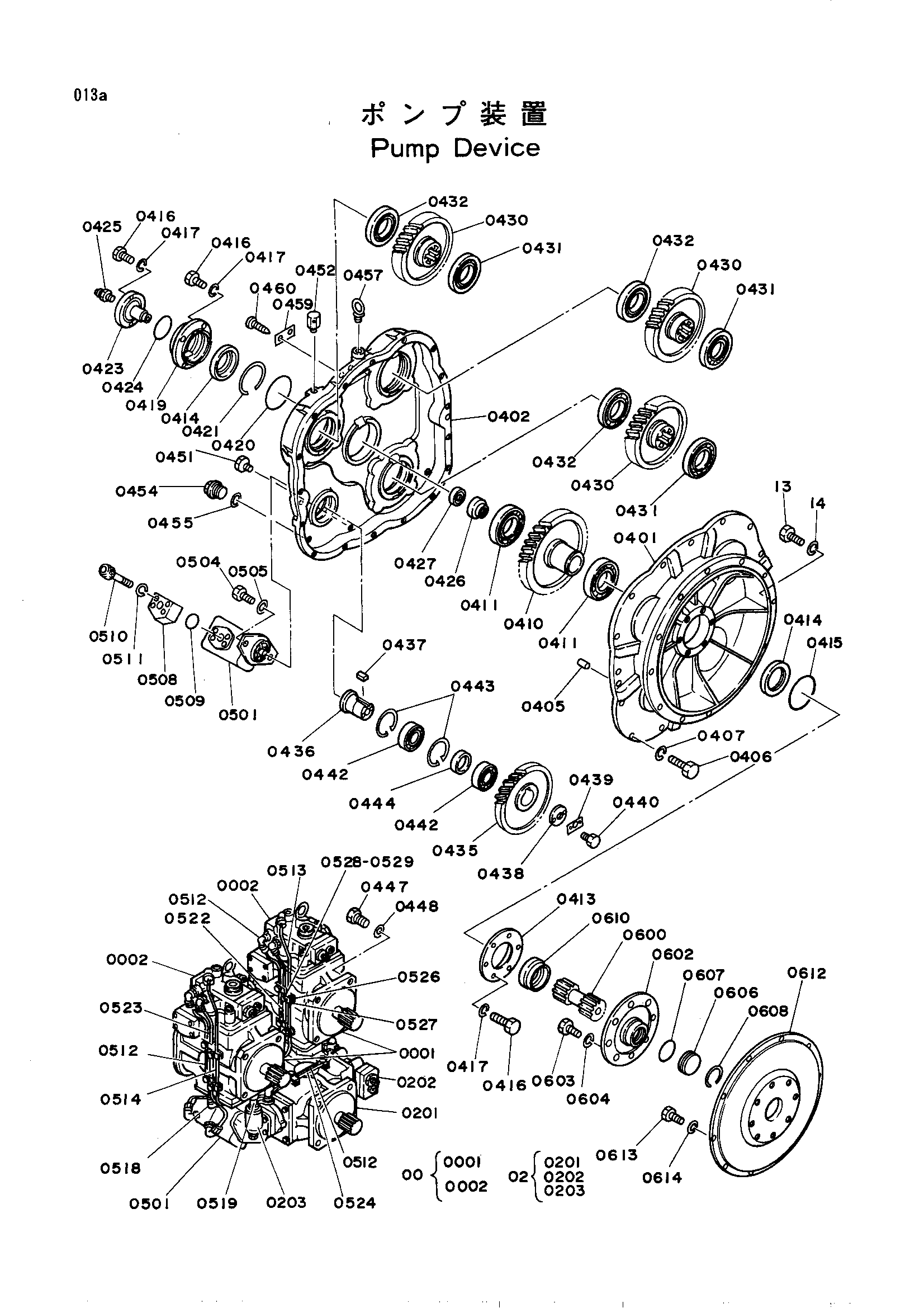

Заводская схема «Насос трансмиссия» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9055607 | Насос одинарный в сборе | 2 |
| 0001 | 9055609 | Насос блок в сборе | 1 |
| 0002 | 9055346 | Регулятор в сборе | 1 |
| 00-0614 | 9055300 | Насос трипле в сборе | 2 |
| 02 | 9055608 | Насос одинарный в сборе | 1 |
| 0201 | 9046761 | Насос блок в сборе | 1 |
| 0202 | 9055345 | Регулятор в сборе | 1 |
| 0203 | 9055344 | Клапан редукинг | 1 |
| 0401 | 1008506 | Корпус передний | 1 |
| 0402 | 1008110 | Корпус шестерня | 1 |
| 0405 | J401225 | Установочный штифт | 2 |
| 0406 | M211240 | Болт | 17 |
| 0407 | A590912 | Пружинная шайба | 17 |
| 0410 | 3015581 | Шестерня центральный | 1 |
| 0411 | 4023596 | Шариковый подшипник | 2 |
| 0413 | 3014187 | Крышка трансмиссия | 1 |
| 0414 | 4076048 | Масляное уплотнение | 2 |
| 0415 | A810110 | Уплотнительное кольцо | 1 |
| 0416 | M211025 | Болт | 12 |
| 0417 | A590910 | Пружинная шайба | 12 |
| 0419 | 3022426 | Крышка | 1 |
| 0420 | A810105 | Уплотнительное кольцо | 1 |
| 0421 | 4125246 | Стопорное кольцо | 1 |
| 0423 | 4121730 | Ограничитель | 1 |
| 0424 | A810065 | Уплотнительное кольцо | 1 |
| 0425 | J75481 | Штуцер | 1 |
| 0426 | 4129106 | Кольцо упорный | 1 |
| 0427 | 4129147 | Шариковый подшипник | 1 |
| 0430 | 3015580 | Шестерня привод | 3 |
| 0431 | 4023596 | Шариковый подшипник | 3 |
| 0432 | 4070999 | Шариковый подшипник | 3 |
| 0435 | 3015579 | Шестерня пилотный | 1 |
| 0436 | 3015578 | Вал | 1 |
| 0437 | 4092903 | Шпонка | 1 |
| 0438 | 4092527 | Фиксатор | 1 |
| 0439 | 4092526 | Стопорная шайба | 1 |
| 0440 | M211025 | Болт | 2 |
| 0442 | 4504606 | Шариковый подшипник | 2 |
| 0443 | 988850 | Стопорное кольцо | 2 |
| 0444 | 4035433 | Проставка | 1 |
| 0447 | J901645 | Болт | 12 |
| 0448 | A590916 | Пружинная шайба | 12 |
| 0451 | 4092534 | Пробка | 1 |
| 0452 | 9713279 | Пробка | 1 |
| 0454 | 4125874 | Указатель уровня | 2 |
| 0455 | 4125875 | Уплотнительная шайба | 2 |
| 0457 | 4092149 | Болт проушина | 1 |
| 0459 | 3024831 | Информационная табличка | 1 |
| 0460 | M492564 | Приводной винт | 2 |
| 0501 | 4161414 | Шестерённый насос | 1 |
| 0504 | M341025 | Болт с внутренним шестигранником | 2 |
| 0504 | M341028 замена: M341025 | Болт с внутренним шестигранником | 2 |
| 0505 | 984054 | Пружинная шайба | 2 |
| 0508 | 3029755 | Блок | 1 |
| 0509 | A811030 | Уплотнительное кольцо | 1 |
| 0510 | 4103003 | Болт с внутренним шестигранником | 4 |
| 0511 | 984054 | Пружинная шайба | 4 |
| 0512 | 3023413 | Трубка | 3 |
| 0513 | 3029757 | Трубка | 1 |
| 0514 | 3029756 | Трубка | 1 |
| 0518 | 4118499 | Штуцер трубки | 8 |
| 0519 | 4120759 | Штуцер трубки | 1 |
| 0522 | 8029840 | Трубка | 1 |
| 0523 | 8029841 | Трубка | 1 |
| 0524 | 8029842 | Трубка | 1 |
| 0526 | 4106894 | Хомут | 10 |
| 0527 | 4106895 | Хомут | 10 |
| 0528 | M200822 | Болт | 10 |
| 0529 | A590908 | Пружинная шайба | 10 |
| 0600 | 3021683 | Вал | 1 |
| 0602 | 3014238 | Муфта | 1 |
| 0603 | M221640 | Болт | 8 |
| 0604 | A590916 | Пружинная шайба | 8 |
| 0606 | 4113699 | Ограничитель | 1 |
| 0607 | 4081260 | Уплотнительное кольцо | 1 |
| 0608 | 991722 | Стопорное кольцо | 1 |
| 0610 | 4121731 | Уплотнение кольцо | 1 |
| 0612 | 3017053 | Пластина | 1 |
| 0613 | M211022 | Болт | 10 |
| 0614 | A590910 | Пружинная шайба | 10 |
| 13 | M211036 | Болт | 24 |
| 14 | A590910 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
