Пилотные гидролинии <елеватед кабина> — HITACHI UH261

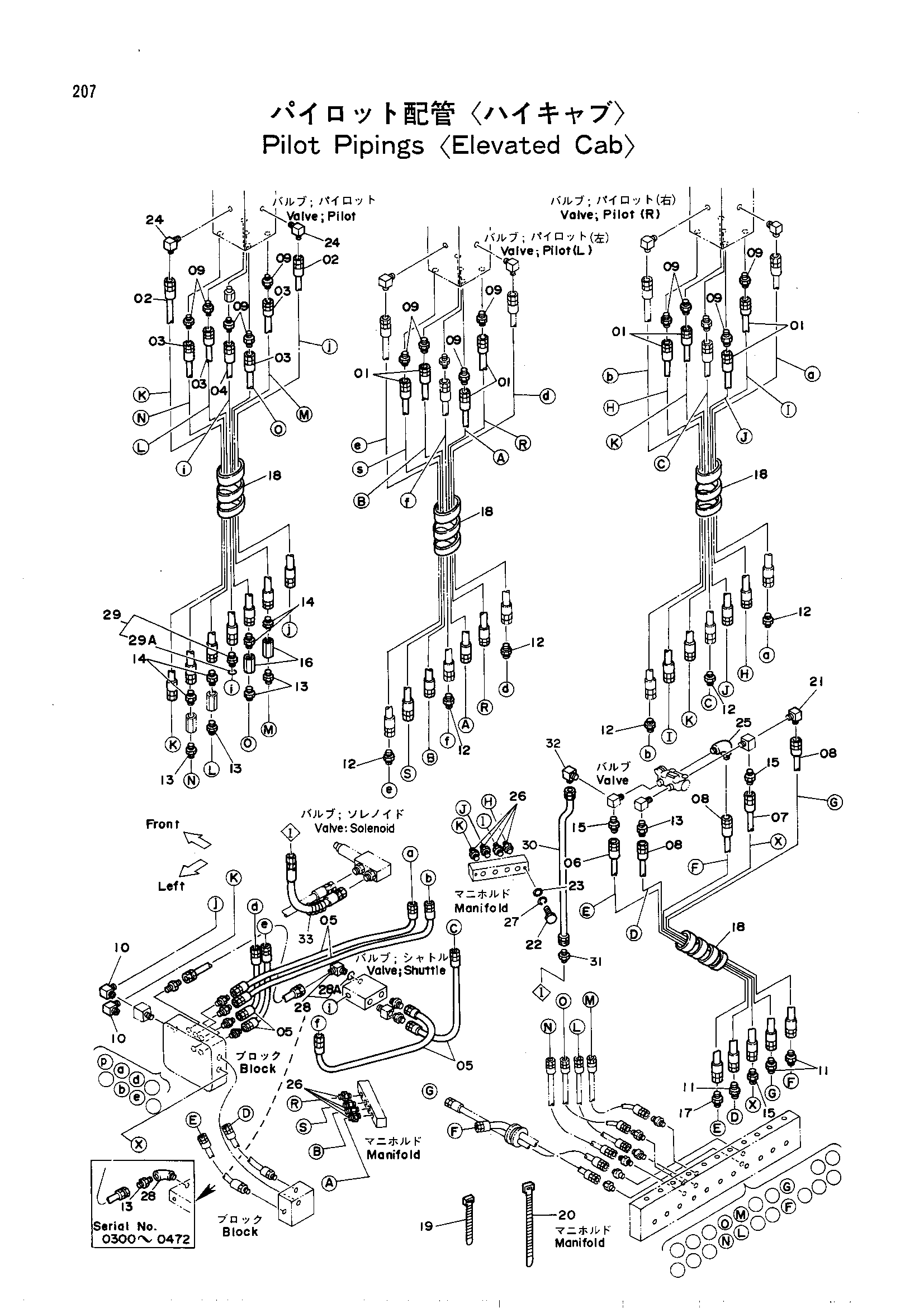

Заводская схема «Пилотные гидролинии <елеватед кабина>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4123225 | Нейлоновый шланг | 8 |
| 02 | 4124816 | Нейлоновый шланг | 2 |
| 03 | 4128308 | Нейлоновый шланг | 4 |
| 04 | 4131420 | Нейлоновый шланг | 1 |
| 05 | 4129761 | Шланг | 6 |
| 06 | 4138010 | Шланг | 1 |
| 07 | 4154605 | Шланг | 1 |
| 08 | 4098901 | Нейлоновый шланг | 3 |
| 09 | 4144089 | Адаптер | 13 |
| 10 | 4118999 | Угловой штуцер | 2 |
| 11 | 4151181 | Адаптер | 3 |
| 12 | 4151182 | Адаптер | 6 |
| 13 | 94-1301 | Адаптер | 5 |
| 13 | 94-1301 | Адаптер | 6 |
| 14 | 94-1302 | Адаптер | 4 |
| 15 | 94-1303 | Адаптер | 3 |
| 16 | 94-0685 | Разъём | 4 |
| 17 | 4151183 | Адаптер | 1 |
| 18 | 4044420 | Защитный кожух | 5 |
| 19 | 4055312 | Зажим лента 250 | 8 |
| 20 | 4121859 | Зажим лента 390 | 5 |
| 21 | 94-1401 | Угловой штуцер | 1 |
| 22 | M111030 | Болт | 2 |
| 23 | A590110 | Шайба | 2 |
| 24 | 94-1402 | Угловой штуцер | 2 |
| 25 | 4160338 | Угловой штуцер | 1 |
| 26 | 94-1502 | Угловой штуцер | 8 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | 4112300 | Угловой штуцер | 1 |
| 28 | 94-0630 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4144089 | Адаптер | 1 |
| 29 | 4160641 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4098901 | Нейлоновый шланг | 1 |
| 31 | 4151181 | Адаптер | 1 |
| 32 | 94-1401 | Угловой штуцер | 1 |
| 33 | 4044420 | Защитный кожух | 1 |
| 34 | 4055312 | Зажим лента 250 | 1 |
| 35 | 4121859 | Зажим лента 390 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
