Гидроцилиндр ковша — HITACHI UH261

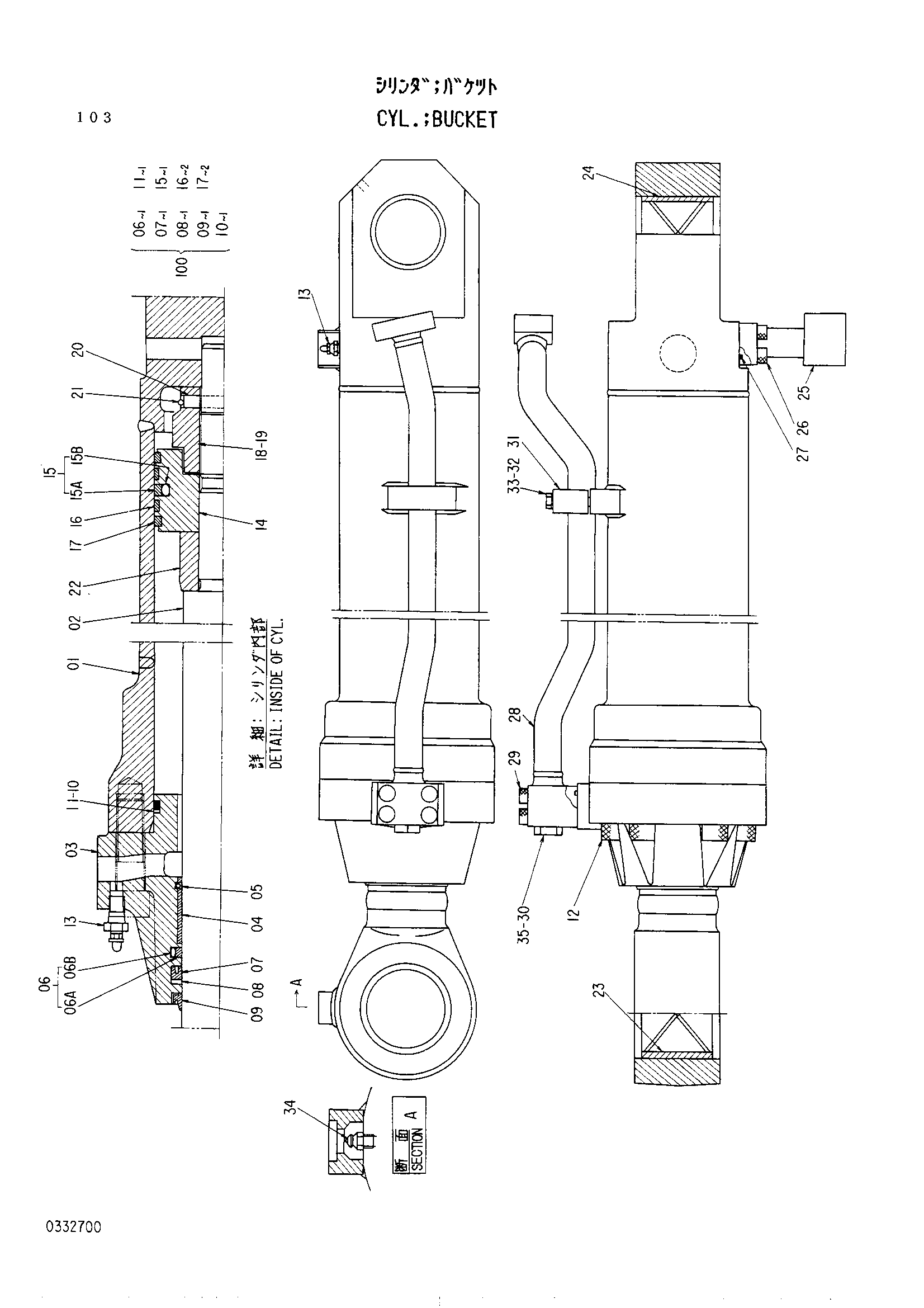

Заводская схема «Гидроцилиндр ковша» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4173672 | Гидроцилиндр ковша | 1 | |
| 01 | 0332701 | Труба гидроцилиндра | 1 |
| 02 | 0332702 замена: 0332712 | Шток поршня | 1 |
| 02 | 0332712 | Шток поршня | 1 |
| 03 | 0332703 | Головка гидроцилиндра | 1 |
| 04 | 0269304 | Втулка | 1 |
| 05 | 0133103 | Стопорное кольцо | 1 |
| 06 | 0165903 | Уплотнительное кольцо | 1 |
| 07 | 4069711 | Кольцо U | 1 |
| 08 | 0262403 | Опорное кольцо | 1 |
| 09 | 0239504 | Грязесъёмное кольцо | 1 |
| 10 | 4094961 | Уплотнительное кольцо | 1 |
| 11 | 0332704 | Опорное кольцо | 1 |
| 12 | 0259304 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 2 |
| 14 | 0332705 | Поршень | 1 |
| 15 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 16 | 0332707 | Направляющее кольцо | 2 |
| 17 | 0332708 | Направляющее кольцо | 2 |
| 18 | 0259309 | Регулировочная шайба комплект | 1 |
| 19 | 0259308 | Гайка | 1 |
| 20 | 0259310 | Палец | 1 |
| 21 | 0259311 | Стопорное кольцо | 1 |
| 22 | 0332709 | Амортизирующий подшипник | 1 |
| 23 | 0226913 | Втулка | 1 |
| 24 | 4094824 | Втулка | 1 |
| 25 | 0227402 | Соединение | 1 |
| 26 | 0332710 | Болт с внутренним шестигранником | 4 |
| 27 | 955612 | Уплотнительное кольцо | 2 |
| 28 | 0332711 | Трубка | 1 |
| 29 | 0191428 | Болт с внутренним шестигранником | 4 |
| 30 | 985098 | Уплотнительное кольцо | 1 |
| 31 | 0242520 | Держатель | 1 |
| 32 | 0242521 | Болт | 2 |
| 33 | 0236914 | Пружинная шайба | 2 |
| 34 | J75481 | Штуцер | 1 |
| 35 | 0144909 | Пробка | 1 |
| 100 | 4217156 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
