Лубрикатор — HITACHI UH261

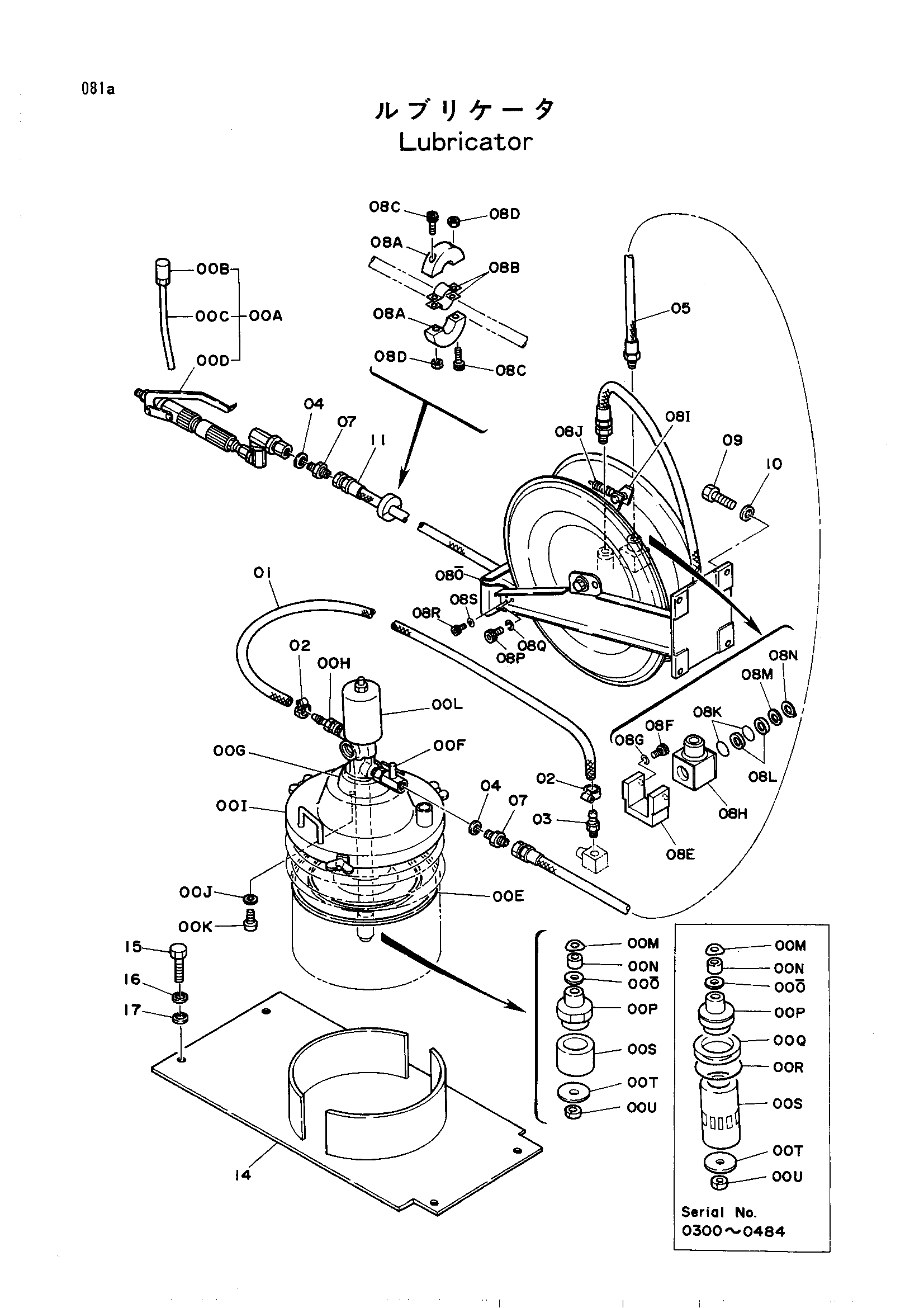

Заводская схема «Лубрикатор» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4174319 | Шприц для смазки | 1 |
| 00A-U | 4122878 замена: 4228628 | Лубрикатор | 1 |
| 00A-U | 4228628 | Лубрикатор | 1 |
| 00B | 4174320 | Форсунка | 1 |
| 00C | 4033134 | Трубка | 1 |
| 00E | 4174325 | Колпачок | 1 |
| 00E | 4228632 | Колпачок | 1 |
| 00F | 4174322 | Клапан | 1 |
| 00G | 4174323 | Фланец | 1 |
| 00G | 4228630 | Фланец | 1 |
| 00H | 4064381 | Муфта | 1 |
| 00I | 4174324 | Крышка | 1 |
| 00I | 4228631 | Крышка | 1 |
| 00J | A590906 | Пружинная шайба | 4 |
| 00K | M430610 | Винт | 4 |
| 00L | 4174321 замена: 4228629 | Насос | 1 |
| 00L | 4174321 замена: 4235447 | Насос | 1 |
| 00O | 4191055 | Клапан | 1 |
| 00P | 4191056 | Клапан | 1 |
| 00P | 4228633 | Клапан | 1 |
| 00Q | 4191057 | Направляющая | 1 |
| 00R | 953610 | Уплотнительное кольцо | 1 |
| 00S | 4191178 | Трубка | 1 |
| 00S | 4228634 | Трубка | 1 |
| 00T | 4191179 | Пластина | 1 |
| 00U | 4191180 | Гайка | 1 |
| 01 | 4122877 | Резиновый шланг | 1 |
| 02 | 4514700 | Зажим шланг | 2 |
| 03 | 486702 | Адаптер | 1 |
| 04 | A890014 | Манжета | 2 |
| 05 | 4122891 | Шланг | 1 |
| 07 | 4122880 | Адаптер | 2 |
| 08A | 4174317 | Ограничитель | 2 |
| 08A-S | 4161058 | Реел шланг | 1 |
| 08B | 4174318 | Лента | 2 |
| 08C | M340840 | Болт с внутренним шестигранником | 2 |
| 08D | M500807 | Гайка | 2 |
| 08E | 4191052 | Ограничитель | 1 |
| 08F | M340636 | Болт с внутренним шестигранником | 2 |
| 08G | A590906 | Пружинная шайба | 11 |
| 08H | 4177040 | Соединение свибел | 1 |
| 08I | 4177039 | Ограничитель | 1 |
| 08J | 4177038 | Пружина | 1 |
| 08K | 953610 | Уплотнительное кольцо | 2 |
| 08L | 4028266 | Опорное кольцо | 2 |
| 08M | 4188274 | Шайба | 1 |
| 08N | 4188275 | Тяга | 1 |
| 08O | 4223962 | Кронштейн | 1 |
| 08P | 4223964 | Болт с внутренним шестигранником | 2 |
| 08Q | A590906 | Пружинная шайба | 2 |
| 08R | 4223963 | Болт | 2 |
| 08S | A590905 | Пружинная шайба | 2 |
| 09 | M111028 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 4157904 | Шланг | 1 |
| 14 | 7010531 | Крышка | 1 |
| 15 | M111018 | Болт | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
