Рама — HITACHI UH261

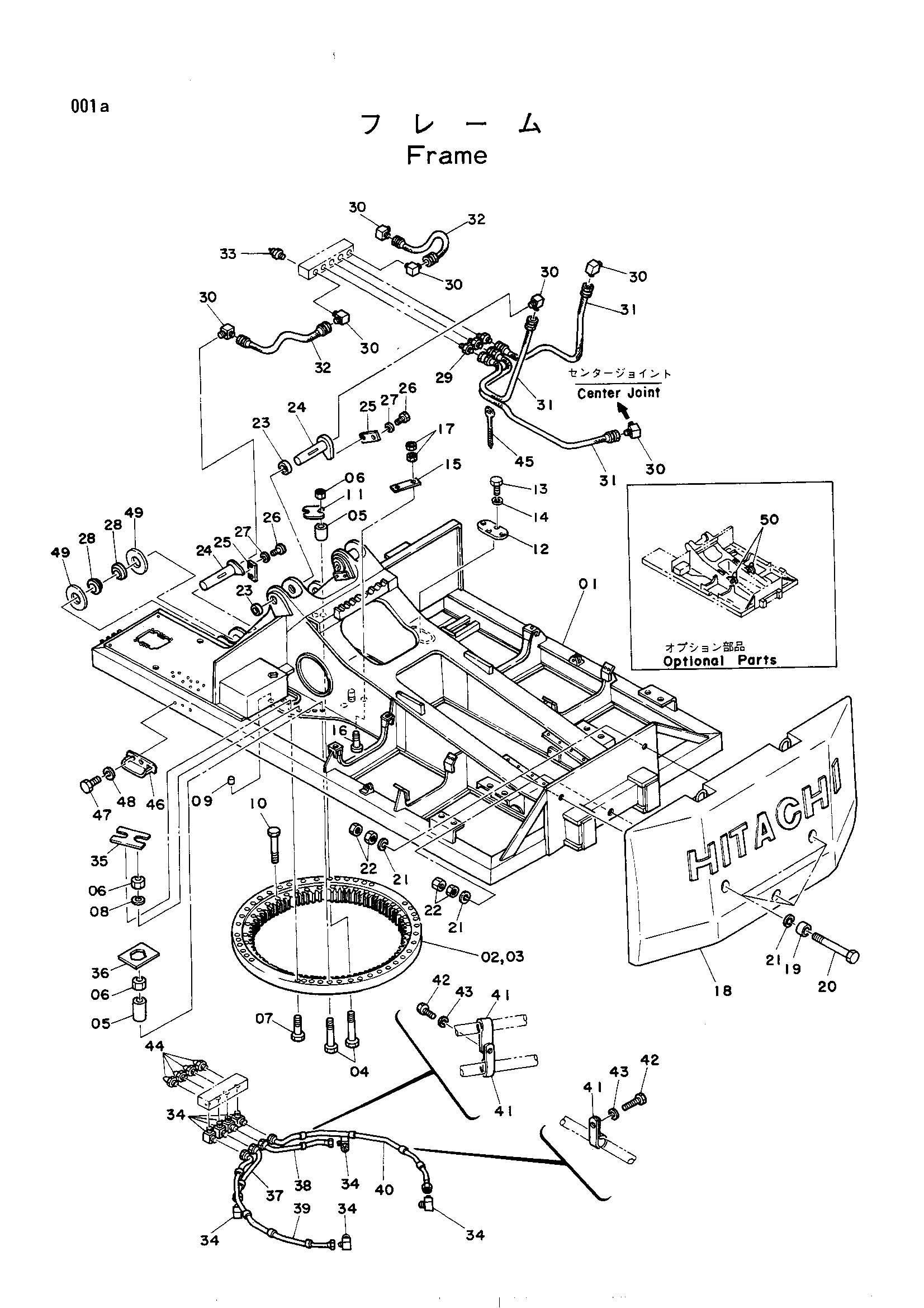

Заводская схема «Рама» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001123 | Рама основной | 1 |
| 02 | 4096311 замена: 416608 | Подшипник. свингкиркл | 1 |
| 02 | 4166608 | Подшипник. свингкиркл | 1 |
| 03 | 4109619 | Уплотнение(нижний) | 1 |
| 04 | 4097810 | Болт | 26 |
| 05 | 4097812 | Проставка | 26 |
| 06 | 4097814 | Гайка | 44 |
| 07 | 4097790 | Болт | 18 |
| 08 | 4097811 | Проставка | 18 |
| 09 | 4097813 | Установочный штифт | 2 |
| 10 | M123005 | Болт | 40 |
| 11 | 4116574 | Ограничитель | 4 |
| 12 | 4111335 | Крышка | 1 |
| 12 | 4111335 | Крышка | 2 |
| 13 | M111020 | Болт | 4 |
| 13 | M111020 | Болт | 8 |
| 14 | A590910 | Пружинная шайба | 4 |
| 14 | A590910 | Пружинная шайба | 8 |
| 15 | 4070950 | Тяга | 1 |
| 16 | M111680 | Болт | 1 |
| 17 | M501613 | Гайка | 4 |
| 18 | 2011728 замена: 2016446 | Противовес | 1 |
| 18 | 2011728 | Противовес | 1 |
| 18 | 2016446 | Противовес | 1 |
| 18 | 2016446 | Противовес | 1 |
| 19 | 4100458 | Проставка | 3 |
| 20 | 4097789 | Болт | 3 |
| 21 | 4114413 | Шайба | 6 |
| 22 | 4073829 | Гайка | 5 |
| 22 | 4073829 | Гайка | 6 |
| 23 | 4123000 | Втулка | 4 |
| 24 | 8018383 замена: 8026992 | Палец | 4 |
| 24 | 8018383 | Палец | 4 |
| 24 | 8026992 | Палец | 4 |
| 24 | 8026992 | Палец | 4 |
| 25 | 4122729 | Пластина | 4 |
| 26 | M112045 | Болт | 8 |
| 27 | A590920 | Пружинная шайба | 8 |
| 28 | 4098092 | Проставка | 4 |
| 29 | 94-1301 | Адаптер | 3 |
| 30 | 94-1401 | Угловой штуцер | 7 |
| 31 | 4509868 | Нейлоновый шланг | 3 |
| 32 | 4098900 | Нейлоновый шланг | 2 |
| 33 | J75481 | Штуцер | 5 |
| 34 | 4097666 | Угловой штуцер | 8 |
| 35 | 4122881 | Ограничитель | 14 |
| 36 | 4122882 | Ограничитель | 8 |
| 37 | 3021894 | Трубка | 1 |
| 38 | 3021895 | Трубка | 1 |
| 39 | 2014813 | Трубка | 1 |
| 40 | 2014814 | Трубка | 1 |
| 41 | 484827 | Хомут | 10 |
| 42 | M211020 | Болт | 8 |
| 43 | A590910 | Пружинная шайба | 8 |
| 44 | J75481 | Штуцер | 4 |
| 45 | 4055311 | Зажим | 4 |
| 46 | 9714332 | Ступень | 1 |
| 47 | M111236 | Болт | 3 |
| 48 | A590912 | Пружинная шайба | 3 |
| 49 | 4138039 | Проставка | 4 |
| 50 | 4105058 | Серьга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
