Воздушный трубопроводы — HITACHI UH261

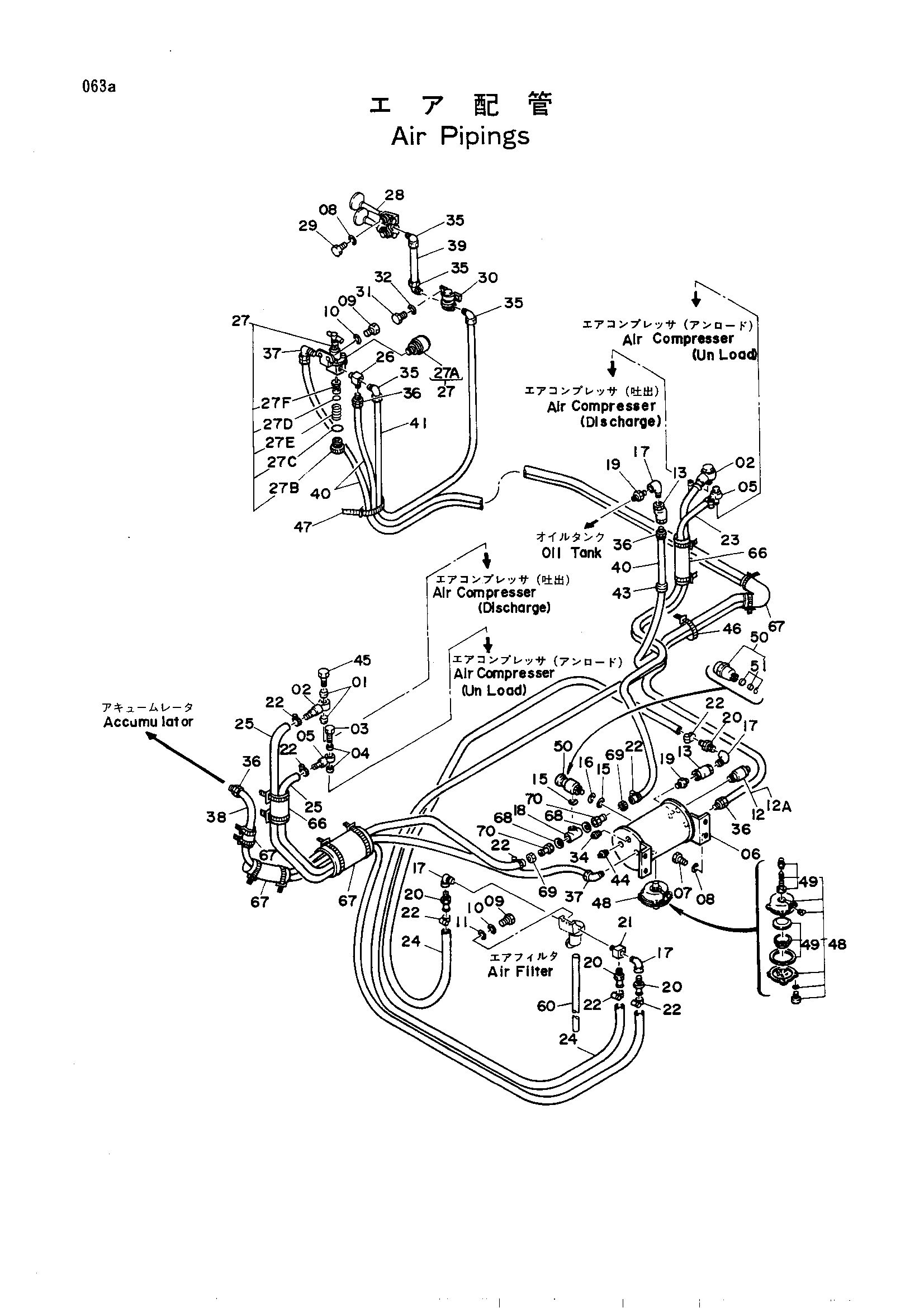

Заводская схема «Воздушный трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 984227 | Манжета | 4 |
| 02 | 8013313 | Соединение | 2 |
| 03 | 4512839 | Болт соединение | 2 |
| 04 | 996278 | Манжета | 4 |
| 05 | 4514461 | Соединение | 2 |
| 06 | 8016127 | Бак воздушный | 1 |
| 07 | M111025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 6 |
| 09 | M200613 | Болт | 4 |
| 10 | A590906 | Пружинная шайба | 4 |
| 11 | A590106 | Пружинная шайба | 2 |
| 12 | 986952 | Клапан защитный | 1 |
| 12A | 4074204 | Крышка | 1 |
| 13 | 986953 | Обратный клапан | 2 |
| 15 | 984219 | Уплотнительная шайба | 2 |
| 16 | 4503857 | Регулировочная шайба | 1 |
| 17 | 94-0647 | Угловой штуцер: S | 4 |
| 18 | 4153692 | Тройник | 1 |
| 19 | J70783 | Адаптер | 2 |
| 20 | 49960 | Адаптер | 4 |
| 21 | 4119005 | Тройник | 1 |
| 22 | 4514700 | Зажим шланг | 10 |
| 23 | 4103495 | Хосе-руббер | 1 |
| 24 | 4121275 | Шланг рубббер | 2 |
| 25 | 4121276 | Резиновый шланг | 2 |
| 26 | 4122354 | Крестовина | 1 |
| 27 | 3022100 замена: 4198244 | Регулятор | 1 |
| 27 | 4198244 | Регулятор | 1 |
| 27A | 4137103 замена: 4198243 | Указатель | 1 |
| 27A | 4198243 | Указатель | 1 |
| 27B | 4188369 | Колпачок | 1 |
| 27C | 4138939 | Уплотнительное кольцо | 1 |
| 27D | 4198876 | Уплотнительное кольцо | 1 |
| 27E | 4198875 | Пружина | 1 |
| 27F | 4198874 | Клапан | 1 |
| 28 | 4135433 | Звуковой сигнал воздушный | 1 |
| 29 | M111016 | Болт | 2 |
| 30 | 4135434 | Клапан | 1 |
| 31 | M200813 | Болт | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 34 | J75282 | Пробка | 1 |
| 35 | 992312 | Разъём | 4 |
| 36 | 969198 | Адаптер | 4 |
| 37 | 4501785 | Угловой штуцер | 2 |
| 38 | 4507921 | Трубка | 1 |
| 39 | 4508907 | Трубка | 1 |
| 40 | 4122105 | Трубка | 2 |
| 41 | 4122106 | Трубка | 1 |
| 43 | 940359 | Резиновая прокладка | 1 |
| 44 | J75283 | Пробка | 1 |
| 45 | 996277 | Болт соединение | 2 |
| 46 | 4055312 | Зажим | 6 |
| 47 | 4055311 | Зажим | 4 |
| 48 | 969205 | Клапан дренажный в сборе | 1 |
| 49 | 4107670 | Комплект уплотнений | 1 |
| 50 | 4125684 | Регулятор в сборе | 1 |
| 51 | 4125693 | Фильтр | 1 |
| 60 | 4159073 | Хосел(L=200) | 1 |
| 66 | 4141391 | Резиновая втулка | 2 |
| 67 | 4141879 | Резиновая втулка | 4 |
| 68 | 984225 | Манжета | 2 |
| 69 | 971303 | Гайка втулка | 2 |
| 70 | 487027 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
