Всасывающие трубопроводы — HITACHI UH261

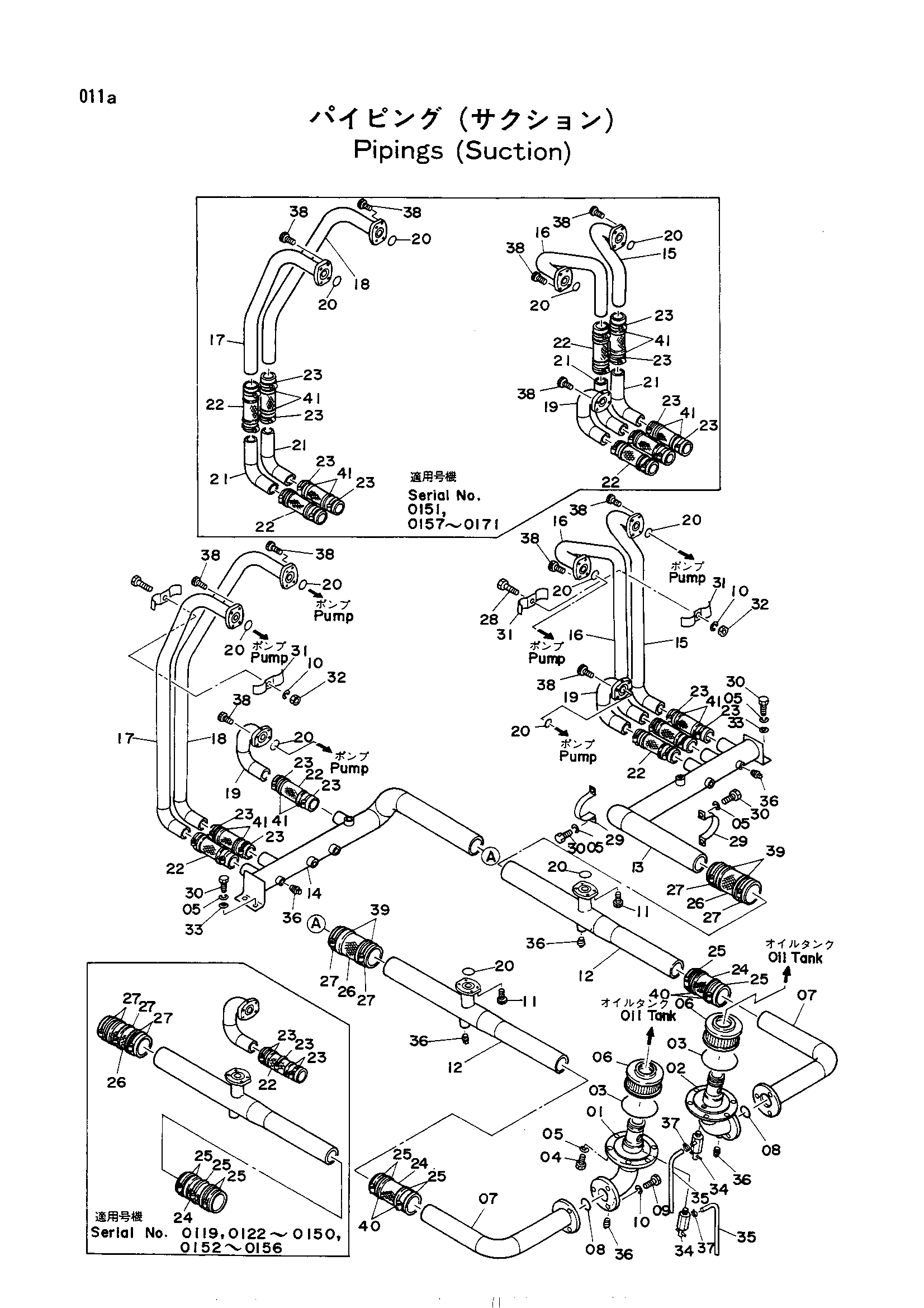

Заводская схема «Всасывающие трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8016346	Трубка(левый)	1
02	8016347	Трубка(правый)	1
03	A810165	Уплотнительное кольцо	2
04	M111025	Болт	12
05	A590910	Пружинная шайба	20
06	3501403	Всасывающий фильтр	2
07	8016350	Трубка	2
08	A810070	Уплотнительное кольцо	2
09	M111240	Болт	6
10	A590912	Пружинная шайба	8
11	M351240	Болт с внутренним шестигранником	8
12	8016354	Трубка	2
13	8021019	Трубка(правый)	1
14	8021020	Трубка(левый)	1
15	8020307	Трубка(правый)	1
15	8029567	Трубка(правый)	1
16	8020308	Трубка(правый)	1
16	8029568	Трубка(правый)	1
17	8020309	Трубка(левый)	1
17	8029569	Трубка(левый)	1
18	8020310	Трубка(левый)	1
18	8029570	Трубка(левый)	1
19	9713468	Трубка	2
20	A810050	Уплотнительное кольцо	8
21	9710926	Трубка	4
22	4081954	Резиновый шланг	6
22	4081954	Резиновый шланг	10
23	4504198	Зажим шланг	12
23	4504198	Зажим шланг	20
23	4504198	Зажим шланг	20
23	4504198 замена: 4152703	Зажим шланг	40
23	4504198	Зажим шланг	40
23	4504198	Зажим шланг	50
23	4504198	Зажим шланг	50
23	4504198 замена: 4152703	Зажим шланг	50
24	4099119	Резиновый шланг	2
25	4503469	Хомут шланга	4
25	4503469	Хомут шланга	4
25	4503469 замена: 4152704	Хомут шланга	8
25	4503469	Хомут шланга	8
25	4503469	Хомут шланга	10
25	4503469	Хомут шланга	10
25	4503469 замена: 4152704	Хомут шланга	10
26	4109378	Резиновый шланг	2
27	4507397	Зажим	4
27	4507397	Зажим	4
27	4507397 замена: 4152705	Зажим	8
27	4507397	Зажим	8
27	4507397	Зажим	10
27	4507397	Зажим	10
27	4507397 замена: 4152705	Зажим	10
28	M111263	Болт	2
29	4000910	Хомут	2
30	M111022	Болт	8
31	4031909	Хомут	4
32	M501210	Гайка	2
33	J217083	Шайба	4
34	4094354	Кран	2
35	4115045	Шланг	2
36	J75283	Пробка масляный	6
37	4514700	Хомут шланга	2
38	M341240	Болт	24
39	4152705	Хомут шланга	4
39	4152705	Хомут шланга	4
40	4152704	Хомут шланга	4
40	4152704	Хомут шланга	4
41	4152703	Хомут шланга	12
41	4152703	Хомут шланга	20
41	4152703	Хомут шланга	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
