Гидролинии рабочего оборудования (укороченный стрела) — HITACHI UH261

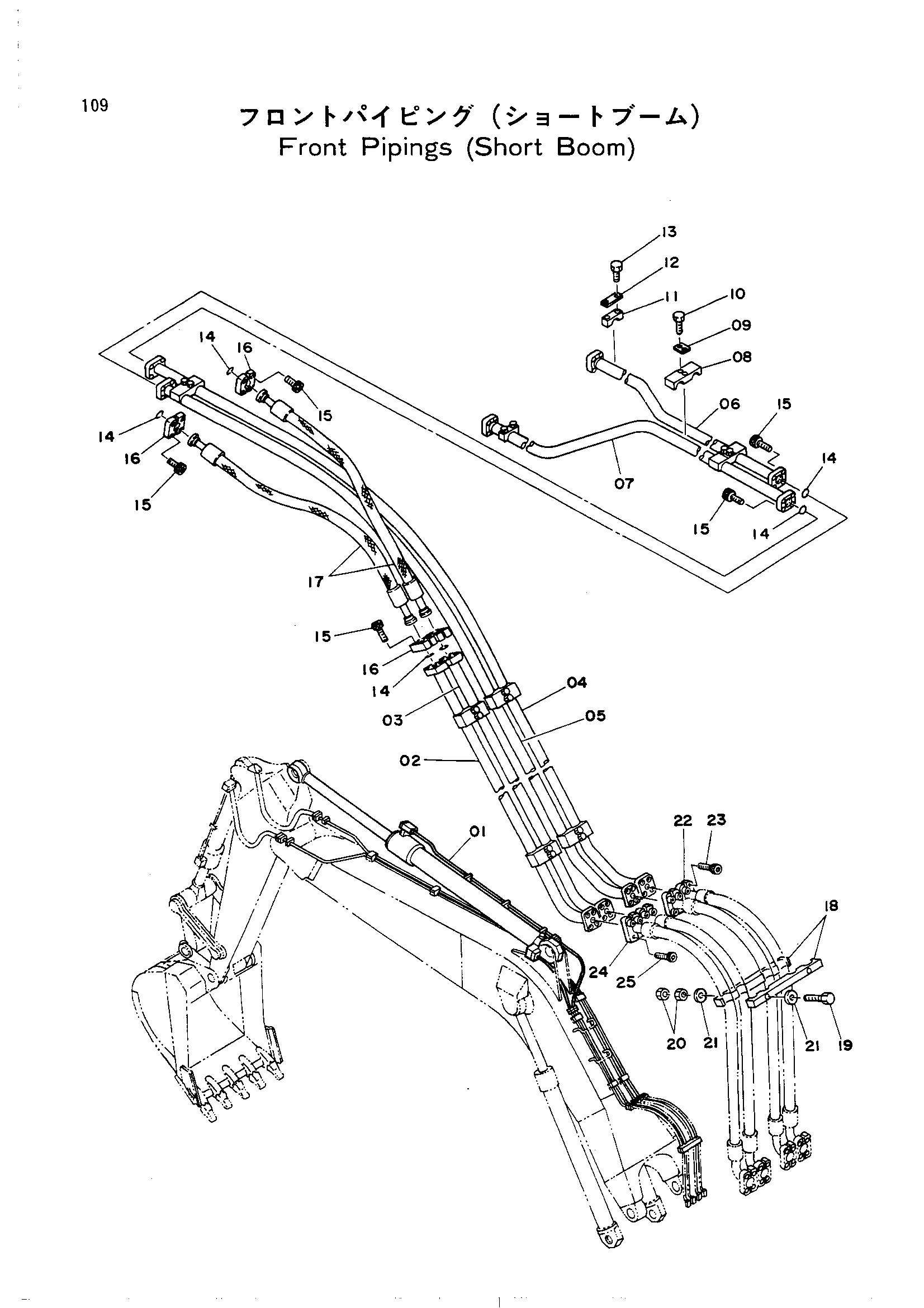

Заводская схема «Гидролинии рабочего оборудования (укороченный стрела)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3024693 | Гидроцилиндр рукояти | 1 |
| 02 | 8031524 | Трубка | 1 |
| 03 | 8031525 | Трубка | 1 |
| 04 | 8031526 | Трубка | 1 |
| 05 | 8031527 | Трубка | 1 |
| 06 | 8031528 | Трубка | 1 |
| 07 | 8031529 | Трубка | 1 |
| 08 | 4118858 | Хомут трубки | 6 |
| 09 | 4096893 | Стопорная пластина | 6 |
| 10 | M111480 | Болт | 12 |
| 11 | 4118801 | Хомут трубки | 2 |
| 12 | X4848 | Шайба | 2 |
| 13 | M111280 | Болт | 4 |
| 14 | 4510189 | Уплотнительное кольцо | 6 |
| 15 | M341650 | Болт | 24 |
| 16 | 4075854 | Разъёмный фланец | 8 |
| 17 | 4106934 | Шланг | 2 |
| 18 | 4109643 | Хомут | 2 |
| 19 | M111201 | Болт | 2 |
| 20 | M501210 | Гайка | 4 |
| 21 | J217084 | Шайба | 4 |
| 22 | 4089703 | Разъёмный фланец | 4 |
| 23 | M341445 | Болт | 8 |
| 24 | 4075854 | Разъёмный фланец | 4 |
| 25 | M341650 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
