Гидроцилиндр ковша (удлинённый рукоять) — HITACHI UH261

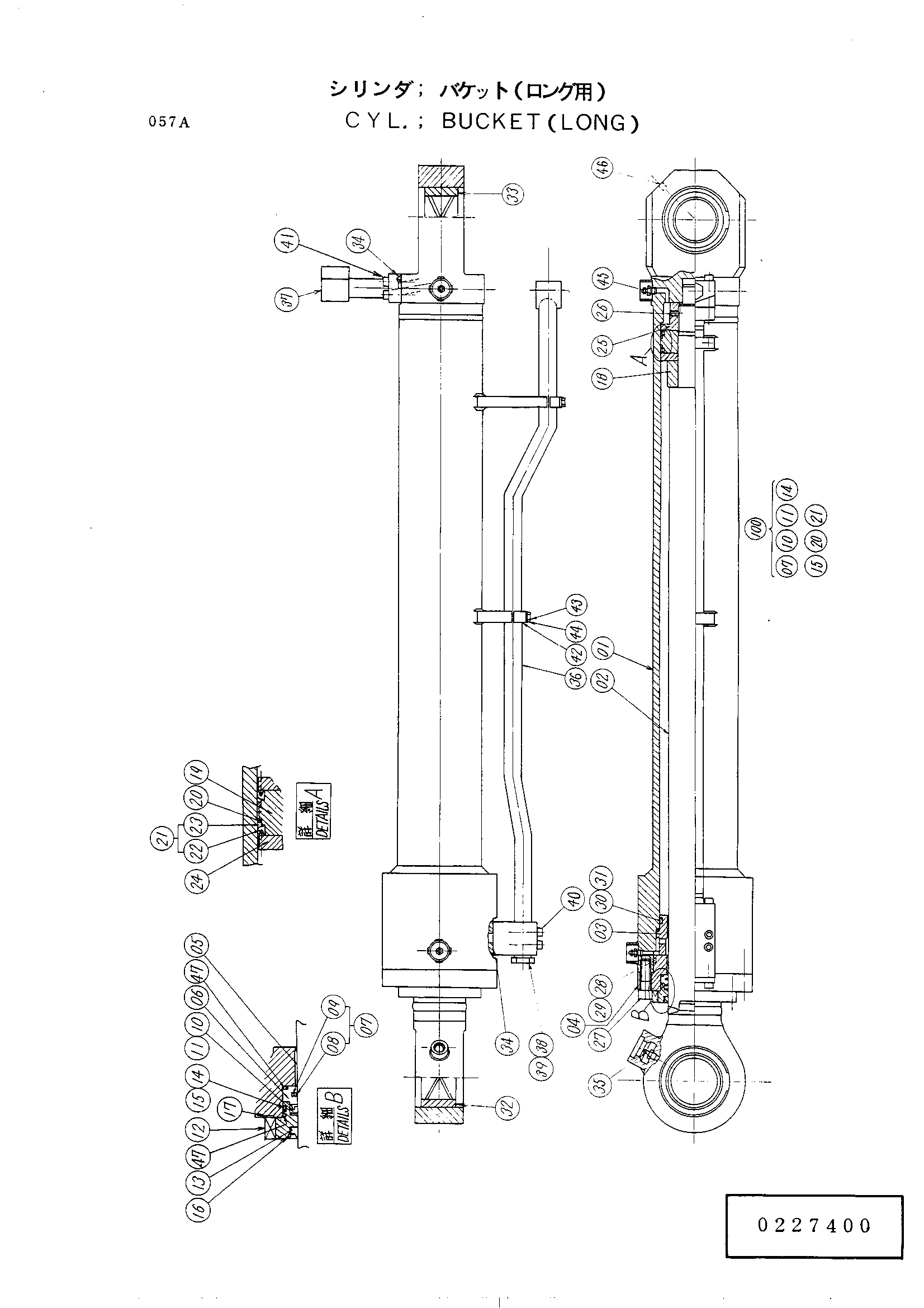

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4131349 | Гидроцилиндр ковша(58) | 1 | |
| 01 | 0226901 | Трубка гидроцилиндр | 1 |
| 02 | 0227401 | Поршень шток | 1 |
| 03 | 0226903 | Проставка | 1 |
| 04 | 0226904 | Гидроцилиндр головка | 1 |
| 05 | 0226905 | Втулка | 1 |
| 06 | 0165902 | Держатель | 1 |
| 07 | 0165903 | Уплотнительное кольцо | 1 |
| 10 | 0226906 | Кольцо U | 1 |
| 11 | 0133704 | Опорное кольцо | 1 |
| 12 | 0165905 | Держатель | 1 |
| 13 | 0150606 | Грязесъёмное кольцо | 1 |
| 14 | 4058180 | Уплотнительное кольцо | 2 |
| 15 | 0133707 | Опорное кольцо | 1 |
| 16 | 0133709 | Стопорное кольцо | 1 |
| 17 | 0165911 | Стопорная шайба | 1 |
| 18 | 0226907 | Амортизирующий подшипник | 1 |
| 19 | 0226908 | Поршень | 1 |
| 20 | 0226909 | Поршневое кольцо | 2 |
| 21 | 0165907 | U-образная манжета | 1 |
| 24 | 0165909 | Держатель | 2 |
| 25 | 0226910 | Гайка | 1 |
| 26 | 0226911 | Установочный винт | 1 |
| 27 | 0168705 | Болт с внутренним шестигранником | 12 |
| 28 | 4138933 | Уплотнительное кольцо | 1 |
| 29 | 4138946 | Кольцо | 1 |
| 30 | 4063215 | Уплотнительное кольцо | 1 |
| 31 | 0226912 | Опорное кольцо | 2 |
| 32 | 0226913 | Втулка | 1 |
| 33 | 0133101 | Втулка | 1 |
| 34 | 955612 | Уплотнительное кольцо | 2 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 0226914 | Трубка | 1 |
| 37 | 0226915 | Соединение | 1 |
| 38 | 0144909 | Пробка | 1 |
| 39 | 985098 | Уплотнительное кольцо | 1 |
| 40 | 0191427 | Колпачок | 4 |
| 41 | 0191423 | Болт | 4 |
| 42 | 0144808 | Держатель | 2 |
| 43 | 0226916 | Болт | 4 |
| 44 | 0150614 | Стопорная шайба | 2 |
| 45 | 4059391 | Клапан | 2 |
| 46 | 0191430 | Пробка | 1 |
| 47 | A811145 | Уплотнительное кольцо | 2 |
| 100 | 4157533 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
