Поддерживающий каток — HITACHI UH261

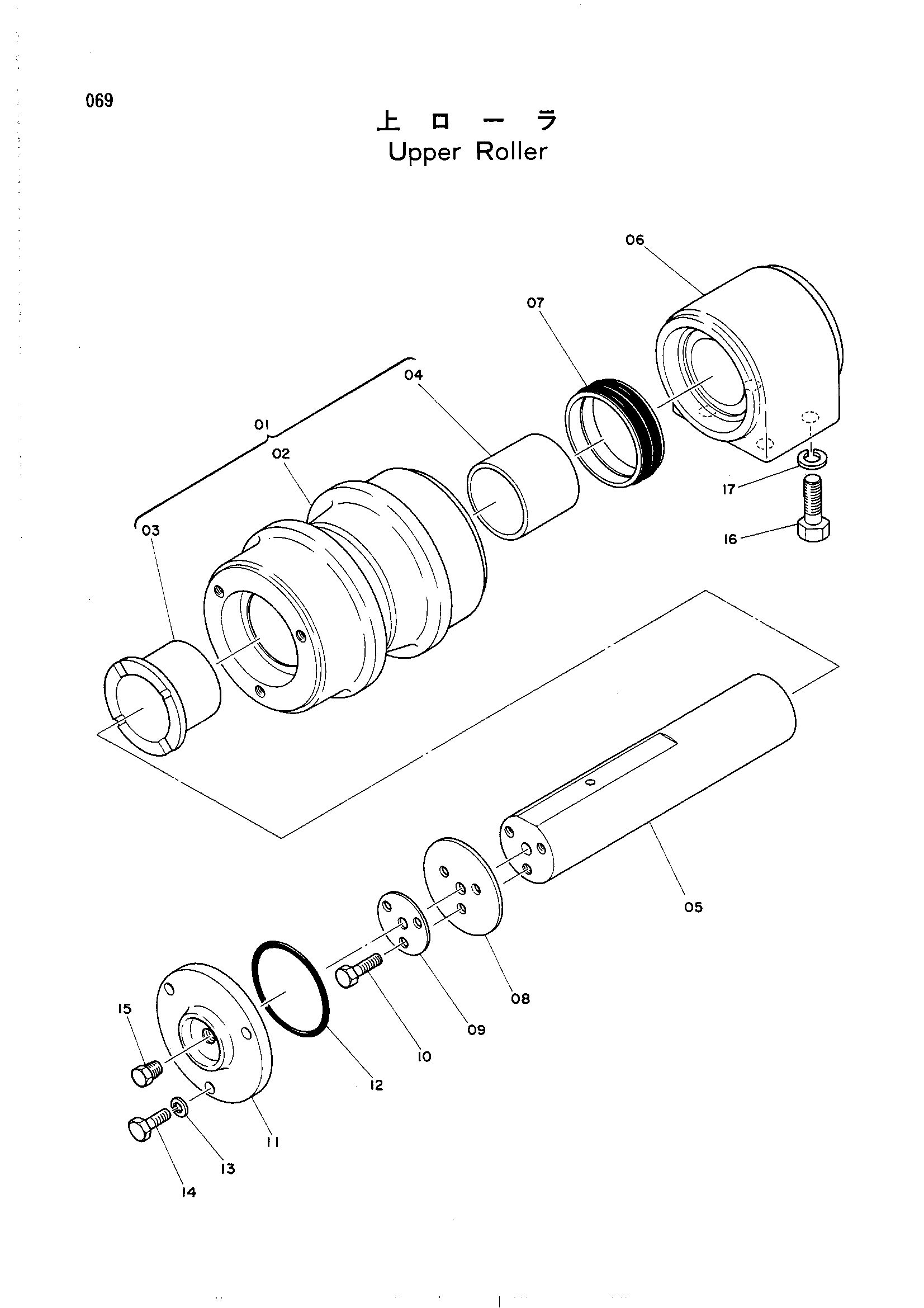

Заводская схема «Поддерживающий каток» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9031631 | Каток верхний | 1 |
| 01-15 | 9031630 | Каток верхний | 6 |
| 02 | 7007974 | Каток верхний | 1 |
| 03 | 4123023 | Втулка | 1 |
| 04 | 4123022 | Втулка | 1 |
| 05 | 3016596 | Мост | 1 |
| 06 | 3016548 | Кронштейн | 1 |
| 07 | 4104605 замена: 4153468 | Комплект уплотнений | 1 |
| 07 | 4153468 | Комплект уплотнений | 1 |
| 08 | 4097245 | Шайба | 1 |
| 09 | 4097242 | Стопорная пластина | 1 |
| 10 | M111020 | Болт | 3 |
| 11 | 3016430 | Крышка | 1 |
| 12 | A810100 | Уплотнительное кольцо | 1 |
| 13 | A590912 | Пружинная шайба | 3 |
| 14 | M111232 | Болт | 3 |
| 15 | 447483 | Пробка | 1 |
| 16 | M212063 | Болт | 24 |
| 17 | A590920 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
