Пилотный клапан — HITACHI UH261

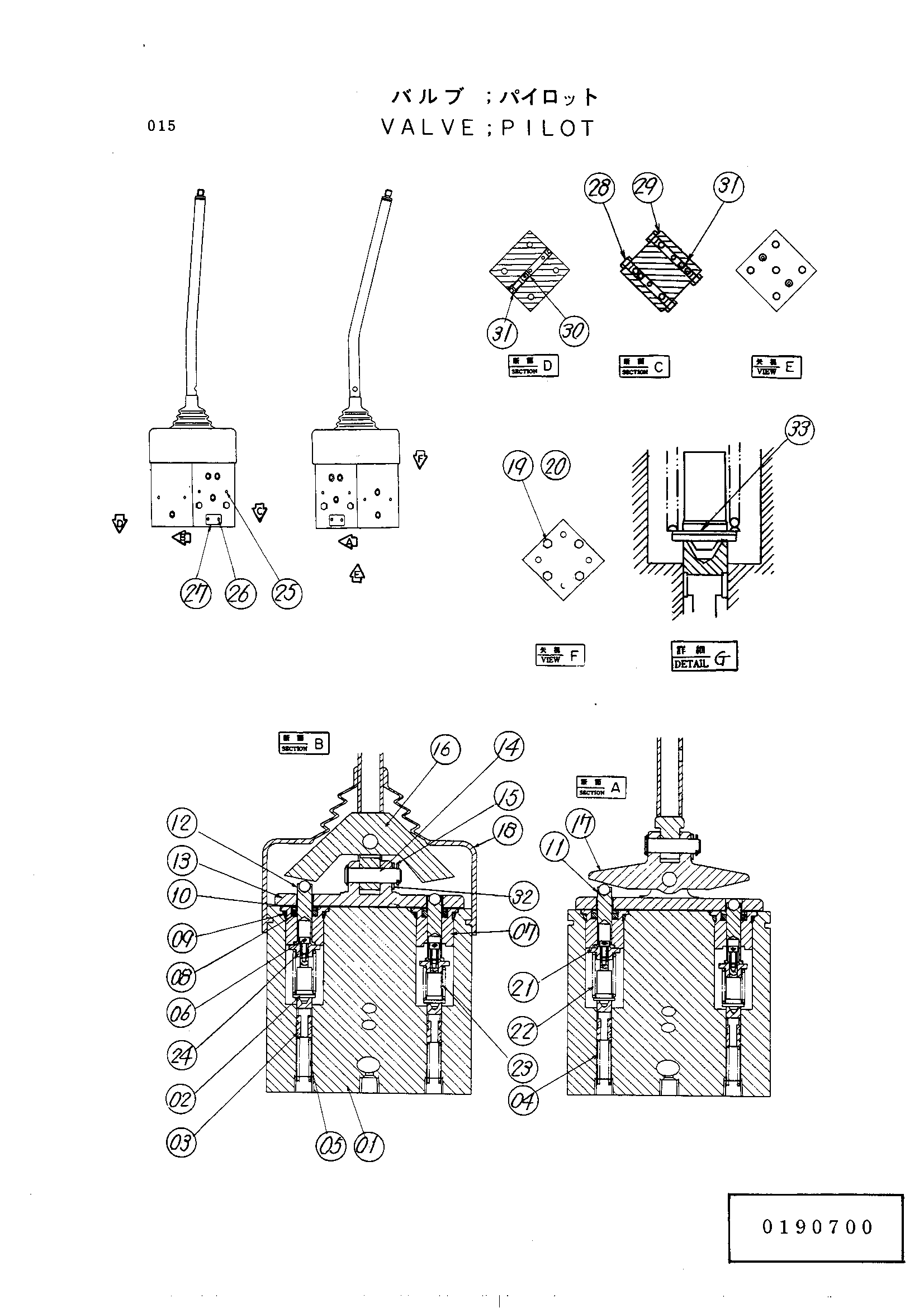

Заводская схема «Пилотный клапан» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9031590 | Пилотный клапан(16) | 1 | |
| 01 | 1001166 | Корпус | 1 |
| 02 | 4040575 | Пружина держатель | 4 |
| 03 | 4040574 | Золотник | 4 |
| 04 | 4036025 | Пружина | 2 |
| 05 | 4099058 | Пружина обратный | 2 |
| 06 | 4509483 | Болт | 4 |
| 07 | 4040576 | Разъём | 4 |
| 08 | 4506377 | Манжета | 4 |
| 09 | 955656 | Уплотнительное кольцо | 4 |
| 10 | 4040646 | Регулировочная шайба | 3 |
| 11 | 9703863 | Толкатель | 2 |
| 12 | 9703862 | Толкатель | 2 |
| 13 | 3019546 | Держатель | 1 |
| 14 | 4101861 | Палец | 2 |
| 15 | A762016 | Шплинт | 2 |
| 16 | 8019422 | Рычаг | 1 |
| 17 | 4111102 | Кулачок | 1 |
| 18 | 3501504 | Крышка рычаг | 1 |
| 19 | M211028 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 4047453 | Втулка | 2 |
| 22 | 4086898 | Пружина | 2 |
| 23 | 4086897 | Пружина | 2 |
| 24 | 4047408 | Втулка | 2 |
| 25 | 4009412 | Шарик | 8 |
| 26 | M492564 | Приводной винт | 2 |
| 27 | 4506435 | Информационная табличка | 1 |
| 28 | 4506317 | Пробка | 4 |
| 29 | 957366 | Уплотнительное кольцо | 4 |
| 30 | 4040573 | Золотник | 1 |
| 31 | 4012541 | Пробка | 8 |
| 32 | 4101860 | Шайба | 2 |
| 33 | 4118796 | Регулировочная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
