Обратная лопата ковш (2.5)<укороченный вылет>[скальный] — HITACHI UH261

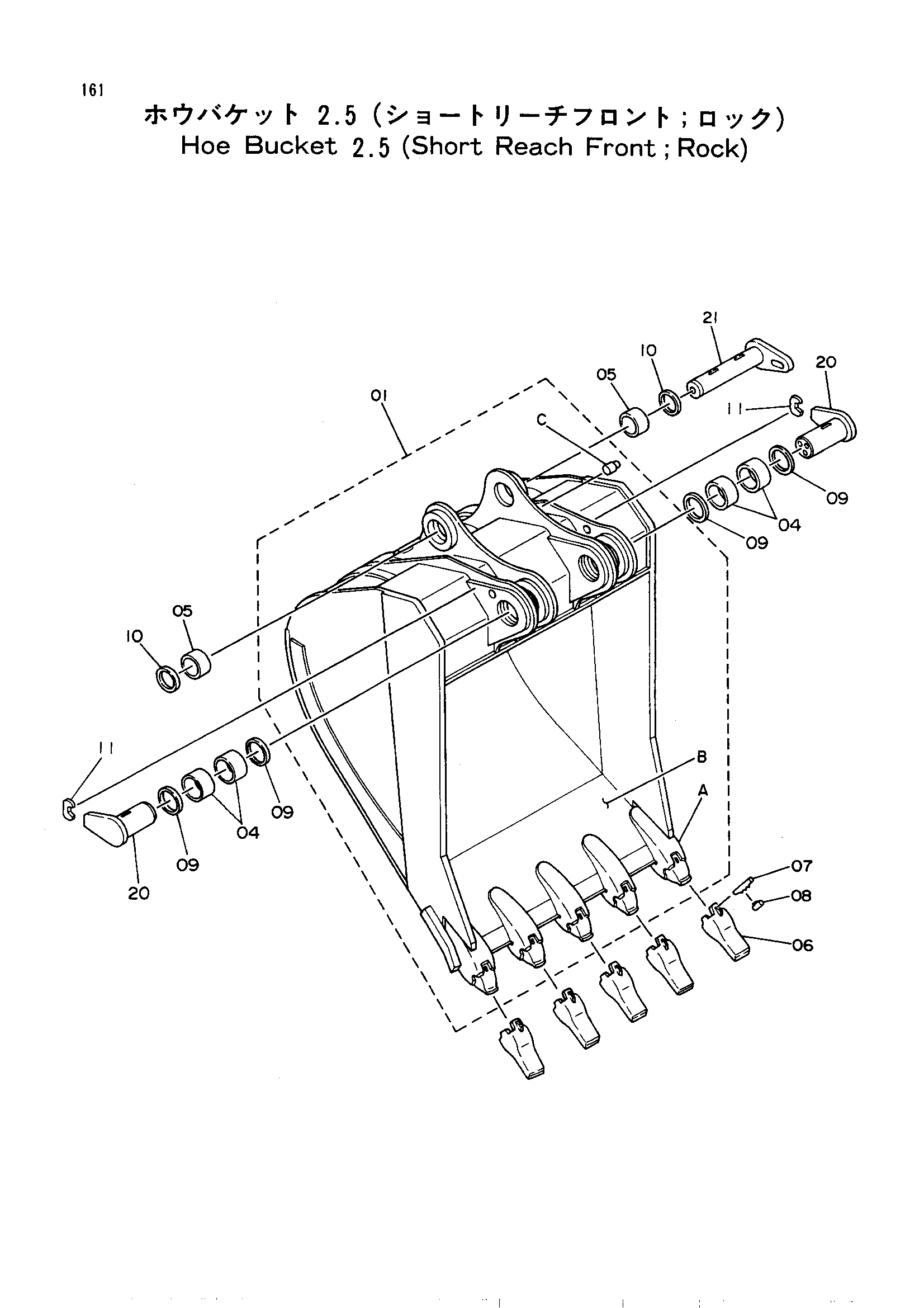

Заводская схема «Обратная лопата ковш (2.5)<укороченный вылет>[скальный]» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Обратная лопата ковш (2.5)<укороченный вылет>[скальный] HITACHI UH261](/catalog-drawings/97/97af5b2f-91b9-4f1d-b9a8-49acf1159f51.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6007181 | Ковш обратная лопата | 1 |
| 01-11 | 9061221 | Обратная лопата ковш в сборе | 1 |
| 01A | 4121658 | Адаптер | 5 |
| 01B | 4173675 | Пластина | 1 |
| 01C | 4142704 | Ограничитель | 1 |
| 04 | 4148827 | Втулка | 4 |
| 05 | 4101226 | Втулка | 2 |
| 06 | 4096412 | Наконечник | 5 |
| 07 | 4096413 | Стопорный палец | 5 |
| 08 | 4096414 | Резиновый палец блокировка | 5 |
| 09 | 4143623 | Пылезащитное уплотнение | 4 |
| 10 | 4143622 | Пылезащитное уплотнение | 2 |
| 11 | 4133854 | Ограничитель | 2 |
| 20 | 8027324 | Палец | 2 |
| 21 | 8027323 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
