Гидроцилиндр стрелы — HITACHI UH261

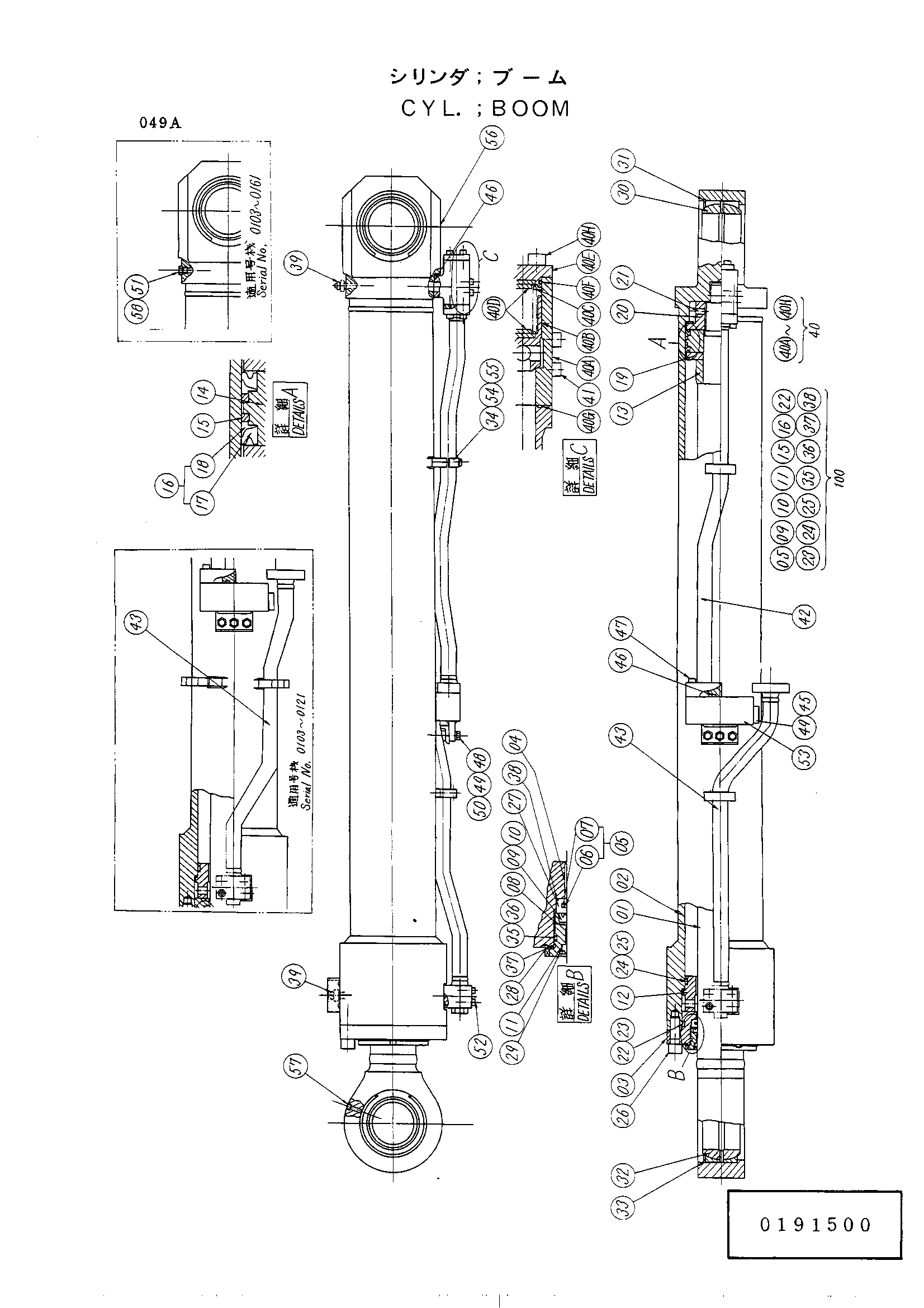

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3021624 | Гидроцилиндр стрела(50) | 1 | |
| 01 | 0191401 | Пистонрод | 1 |
| 02 | 0191402 | Трубка гидроцилиндр | 1 |
| 02 | 0191403 | Трубка гидроцилиндр | 1 |
| 03 | 0161401 | Головка гидроцилиндра | 1 |
| 04 | 4128764 | Втулка | 1 |
| 05 | 4128763 | Кольцо | 1 |
| 08 | 0191404 | Держатель | 1 |
| 09 | 0191405 | Кольцо U | 1 |
| 10 | 0191406 | Кольцо | 1 |
| 11 | 0191407 | Кольцо | 1 |
| 12 | 0191408 | Проставка | 1 |
| 13 | 0191409 | Амортизирующий подшипник | 1 |
| 14 | 4137601 | Поршень | 1 |
| 15 | 4045610 | Поршневое кольцо | 2 |
| 16 | 0161403 | U-образная манжета | 2 |
| 19 | 4137602 | Держатель | 1 |
| 20 | 3025012 | Гайка | 1 |
| 21 | 4059385 | Винт | 1 |
| 22 | 4113165 | Уплотнительное кольцо | 1 |
| 23 | 4138947 | Кольцо | 1 |
| 24 | 4138933 | Уплотнительное кольцо | 1 |
| 25 | 4138946 | Кольцо | 2 |
| 26 | 0191412 | Болт | 12 |
| 27 | 0191413 | Держатель | 1 |
| 28 | 0191414 | Шайба | 1 |
| 29 | 0191415 | Кольцо | 1 |
| 30 | 4036062 | Втулка SPH. | 1 |
| 31 | 4036055 | Стопорное кольцо | 1 |
| 32 | 4045614 | Втулка SPH. | 1 |
| 33 | 4045607 | Стопорное кольцо | 1 |
| 34 | 4094944 | Хомут трубки | 2 |
| 35 | A811155 | Уплотнительное кольцо | 1 |
| 36 | 0191417 | Кольцо | 1 |
| 37 | A811160 | Уплотнительное кольцо | 1 |
| 38 | 0191418 | Уплотнительное кольцо | 1 |
| 39 | 4059391 | Клапан | 1 |
| 39 | 4059391 | Клапан | 2 |
| 40 | 0191419 | Клапан | 1 |
| 40A | 0171715 | Корпус клапан | 1 |
| 40B | 0257018 | Клапан | 1 |
| 40C | 4105384 | Пружина | 1 |
| 40D | 4063807 | Пружина направляющая | 2 |
| 40E | 4063808 | Пробка | 1 |
| 40F | 4037888 | Уплотнительное кольцо | 1 |
| 40G | 955612 | Уплотнительное кольцо | 1 |
| 40H | 0168006 | Болт с внутренним шестигранником | 4 |
| 41 | 0191420 | Болт | 4 |
| 42 | 0191501 | Трубка | 1 |
| 43 | 0191502 | Трубка | 1 |
| 43 | 0191503 | Трубка | 1 |
| 44 | 0144909 | Пробка | 2 |
| 45 | 985098 | Уплотнительное кольцо | 2 |
| 46 | 955612 | Уплотнительное кольцо | 4 |
| 47 | 0191423 | Болт | 8 |
| 48 | 0191424 | Болт | 3 |
| 49 | A590912 | Пружинная шайба | 3 |
| 50 | 0191425 | Гайка | 1 |
| 51 | 0191426 | Чашка | 1 |
| 51 | 0191427 | Колпачок | 1 |
| 52 | 0191428 | Болт | 4 |
| 53 | 0191429 | Соединение | 1 |
| 54 | M121250 | Болт | 4 |
| 55 | 4094945 | Стопорная шайба | 2 |
| 56 | 94-2010 | Пробка | 1 |
| 57 | 0191430 | Пробка | 1 |
| 58 | 4509180 | Уплотнительное кольцо | 1 |
| 100 | 4128127 | Уплотнение комплект(стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
