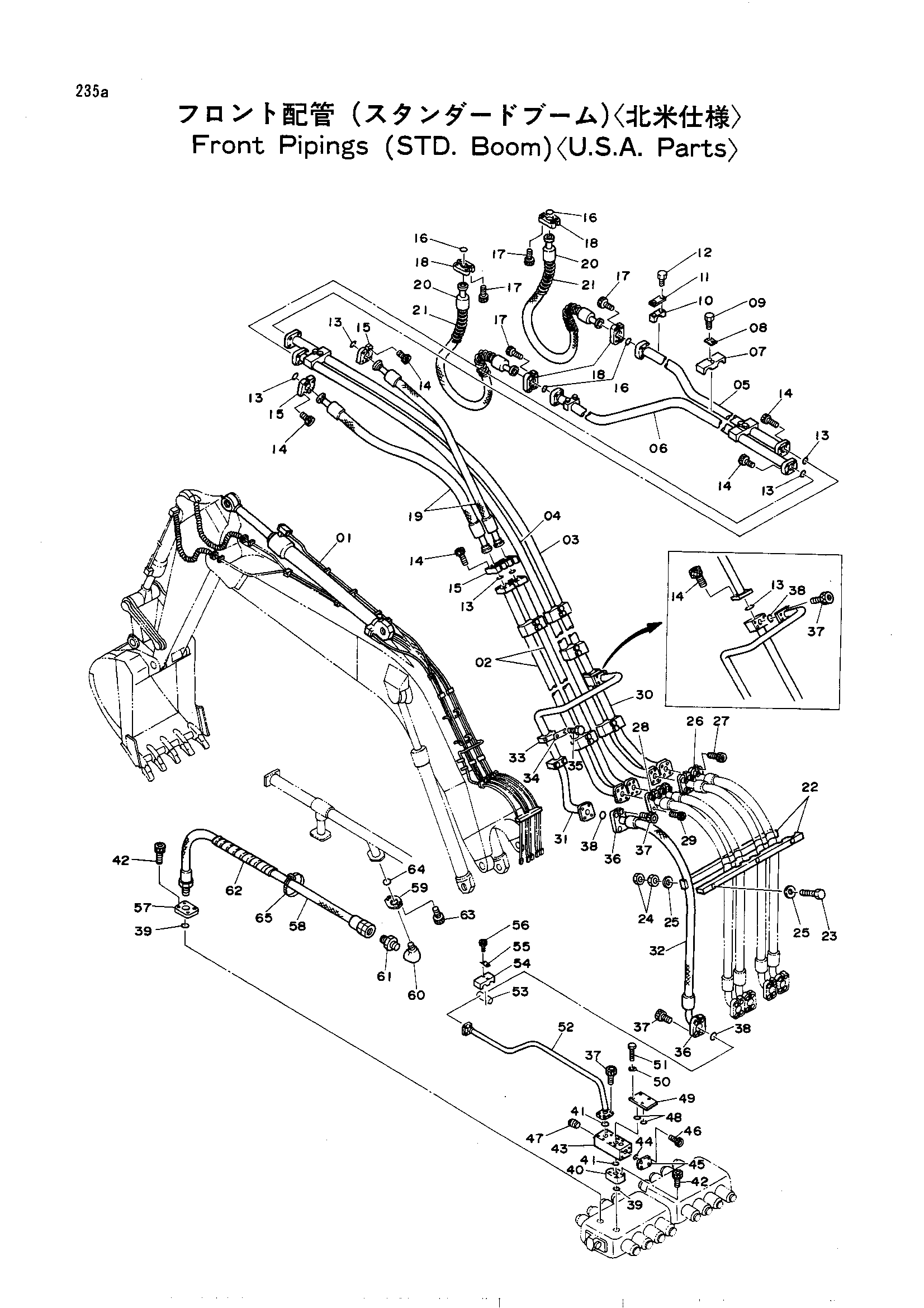

Гидролинии рабочего оборудования (стандарт стрела)<у.с.а детали> — HITACHI UH261
Заводская схема «Гидролинии рабочего оборудования (стандарт стрела)<у.с.а детали>» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4105606 замена: 4160807 | Гидроцилиндр рукояти | 1 |
| 01 | 4105606 | Гидроцилиндр рукояти | 1 |
| 01 | 4105606 | Гидроцилиндр рукояти | 1 |
| 01 | 4105606 | Гидроцилиндр рукояти | 1 |
| 01 | 4160807 | Гидроцилиндр рукояти | 1 |
| 01 | 4160807 | Гидроцилиндр рукояти | 1 |
| 01 | 4160807 | Гидроцилиндр рукояти | 1 |
| 02 | 8021927 | Трубка | 2 |
| 03 | 8023935 | Трубка | 1 |
| 04 | 8019450 | Трубка | 1 |
| 05 | 8018366 | Трубка | 1 |
| 06 | 8018367 | Трубка | 1 |
| 07 | 4118858 | Хомут трубки | 8 |
| 08 | 4096893 | Стопорная пластина | 8 |
| 09 | J901480 | Болт | 16 |
| 09 | M111480 | Болт | 16 |
| 10 | 4118861 | Хомут трубки | 2 |
| 11 | X4848 | Стопорная шайба | 2 |
| 12 | J901480 | Болт | 4 |
| 12 | M111280 | Болт | 4 |
| 13 | 4510169 | Уплотнительное кольцо | 7 |
| 14 | M341650 | Болт с внутренним шестигранником | 28 |
| 15 | 4075854 | Разъёмный фланец | 8 |
| 16 | 4508805 | Уплотнительное кольцо | 4 |
| 17 | M341445 | Болт с внутренним шестигранником | 16 |
| 18 | 4089703 | Разъёмный фланец | 8 |
| 19 | 4106934 | Шланг | 2 |
| 20 | 4106935 замена: 4200453 | Шланг | 2 |
| 20 | 4200453 | Шланг (с защита) | 2 |
| 21 | 4055396 | Защита коил | 2 |
| 22 | 3023842 | Хомут | 2 |
| 23 | M111201 | Болт | 4 |
| 24 | M501210 | Гайка | 8 |
| 25 | J217084 | Шайба | 8 |
| 26 | 4089703 | Разъёмный фланец | 4 |
| 27 | M341445 | Болт с внутренним шестигранником | 8 |
| 28 | 4075854 | Разъёмный фланец | 4 |
| 29 | M341650 | Болт с внутренним шестигранником | 8 |
| 30 | 8023934 | Трубка | 1 |
| 31 | 8023936 | Трубка | 1 |
| 32 | 4099864 | Шланг | 1 |
| 33 | 4118859 | Хомут трубки | 2 |
| 34 | 439037 | Стопорная пластина | 2 |
| 35 | M111271 | Болт | 4 |
| 36 | 4085560 | Фланец сприт | 4 |
| 37 | M341240 | Болт с внутренним шестигранником | 16 |
| 38 | 966993 | Уплотнительное кольцо | 3 |
| 39 | 4508805 | Уплотнительное кольцо | 2 |
| 40 | 3016889 | Фланец | 1 |
| 41 | 966993 | Уплотнительное кольцо | 2 |
| 42 | M341445 | Болт с внутренним шестигранником | 4 |
| 43 | 2011841 | Фланец | 1 |
| 44 | A810035 | Уплотнительное кольцо | 1 |
| 45 | 4051945 | Крышка | 1 |
| 46 | M351040 | Болт с внутренним шестигранником | 4 |
| 47 | 94-2014 | Пробка | 1 |
| 48 | 971489 | Уплотнительное кольцо | 2 |
| 49 | 4118960 | Фланец | 1 |
| 50 | A590910 | Пружинная шайба | 4 |
| 51 | M111001 | Болт | 4 |
| 52 | 8020812 | Трубка | 1 |
| 53 | 4132060 | Трубка | 1 |
| 54 | 4118856 | Хомут трубки | 1 |
| 55 | 442687 | Стопорная пластина | 1 |
| 56 | M111250 | Болт | 2 |
| 57 | 4133672 | Фланец | 1 |
| 58 | 4133670 | Шланг | 1 |
| 59 | 4133671 | Фланец | 1 |
| 60 | 94-0634 | Угловой штуцер | 1 |
| 61 | 94-1305 | Адаптер | 1 |
| 62 | 4044420 | Защитный кожух | 1 |
| 63 | M351040 | Болт с внутренним шестигранником | 4 |
| 64 | A810035 | Уплотнительное кольцо | 1 |
| 65 | 4055312 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
