Пилотные гидролинии (1) — HITACHI UH261

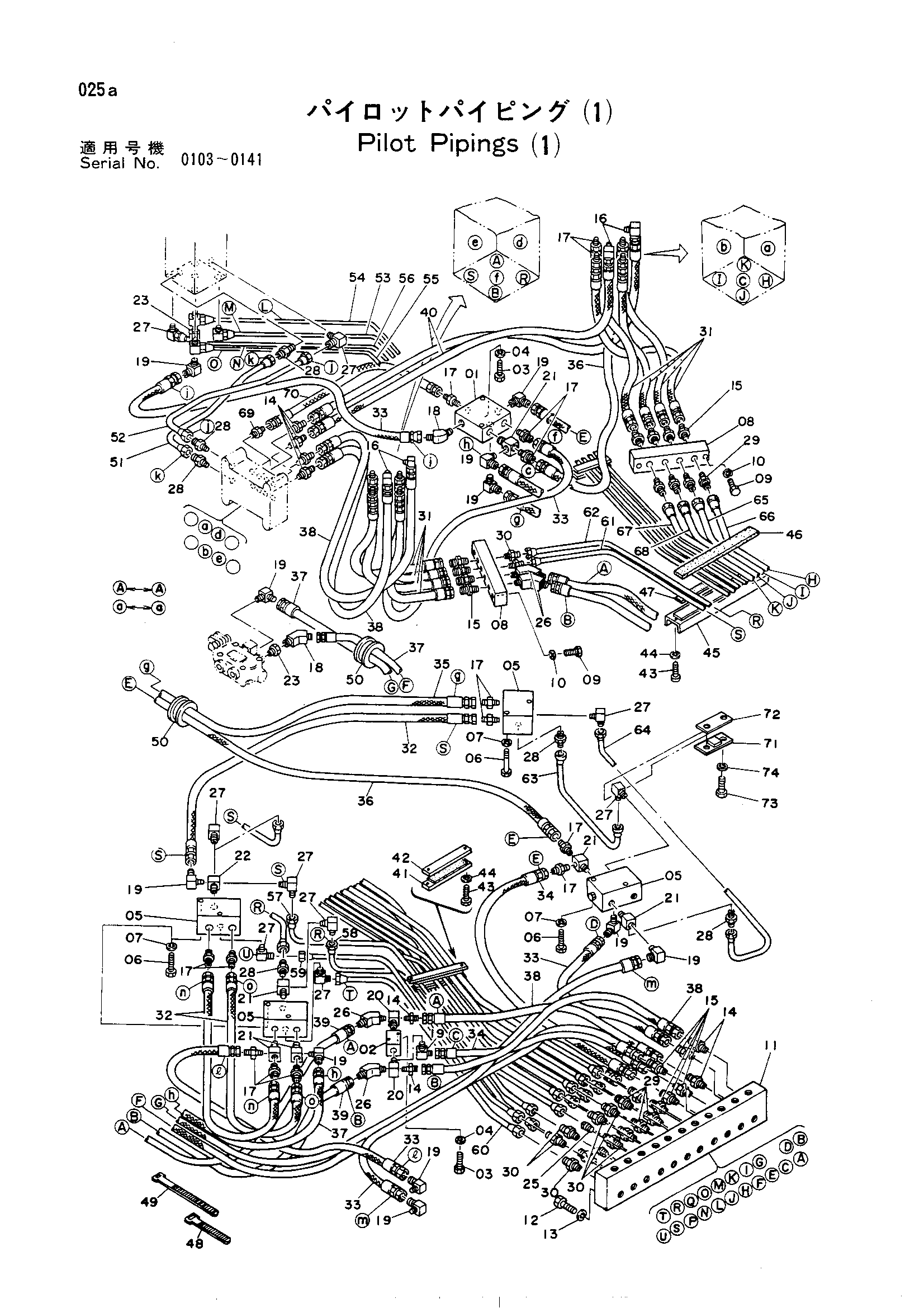

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9031377 | Челночный клапан | 1 |
| 02 | 9021845 | Челночный клапан | 1 |
| 03 | M111056 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 9402950 | Клапан | 4 |
| 06 | M111063 | Болт | 8 |
| 07 | A590910 | Пружинная шайба | 8 |
| 08 | 4119006 | Коллектор | 2 |
| 09 | M111025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | 2014321 | Коллектор | 1 |
| 12 | M111228 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | 94-1302 | Адаптер | 8 |
| 15 | 4119001 | Адаптер | 13 |
| 16 | 4118999 | Угловой штуцер | 4 |
| 17 | 94-1301 | Адаптер | 22 |
| 18 | 94-1501 | Адаптер | 2 |
| 19 | 94-1401 | Адаптер | 12 |
| 20 | 4119003 | Тройник | 2 |
| 21 | 4119004 | Тройник | 6 |
| 22 | 4092415 | Адаптер | 1 |
| 23 | 4015427 | Адаптер | 2 |
| 25 | 94-2023 | Пробка | 5 |
| 26 | 94-1502 | Адаптер | 4 |
| 27 | 4097666 | Угловой штуцер | 12 |
| 28 | 4119986 | Адаптер | 6 |
| 29 | 4114943 | Адаптер | 8 |
| 30 | 4119354 | Адаптер | 10 |
| 31 | 4129746 | Нейлоновый шланг | 8 |
| 32 | 4111501 | Шланг | 3 |
| 33 | 4098899 | Нейлоновый шланг | 5 |
| 34 | 4098900 | Шланг | 2 |
| 35 | 4098901 | Нейлоновый шланг | 1 |
| 36 | 4098902 | Нейлоновый шланг | 2 |
| 37 | 4033012 | Нейлоновый шланг | 3 |
| 38 | 4123224 | Шланг | 4 |
| 39 | 4123225 | Нейлоновый шланг | 2 |
| 40 | 4123226 | Нейлоновый шланг | 2 |
| 41 | 4069831 | Хомут | 4 |
| 42 | 4069830 | Седло винта | 4 |
| 43 | M111045 | Болт | 10 |
| 44 | A590910 | Пружинная шайба | 10 |
| 45 | 4054026 | Хомут | 1 |
| 46 | 4514836 | Резиновая прокладка | 1 |
| 47 | 4119681 | Резиновая прокладка | 1 |
| 48 | 4055311 | Зажим | 4 |
| 49 | 4055312 | Зажим | 6 |
| 50 | 4121411 | Резиновая втулка | 2 |
| 51 | 4097670 | Трубка | 1 |
| 52 | 4097671 | Трубка | 1 |
| 53 | 4097676 | Трубка | 1 |
| 54 | 4097677 | Трубка | 1 |
| 55 | 4097678 | Трубка | 1 |
| 56 | 4097679 | Трубка | 1 |
| 57 | 4097680 | Трубка | 1 |
| 58 | 4097681 | Трубка | 1 |
| 59 | 4097682 | Трубка | 1 |
| 60 | 4097683 | Трубка | 1 |
| 61 | 4119194 | Трубка | 1 |
| 62 | 4119195 | Трубка | 1 |
| 63 | 4122260 замена: 4098898 | Трубка | 1 |
| 63 | 4122260 замена: 94-1301 | Трубка | 1 |
| 63 | 4122260 замена: 94-1401 | Трубка | 1 |
| 64 | 4122261 замена: 4098898 | Трубка | 1 |
| 64 | 4122261 замена: 94-1301 | Трубка | 1 |
| 65 | 4119196 | Трубка | 1 |
| 66 | 4119197 | Трубка | 1 |
| 67 | 4119198 | Трубка | 1 |
| 68 | 4119199 | Трубка | 1 |
| 69 | 4119001 | Адаптер | 1 |
| 70 | 4111501 | Шланг | 1 |
| 71 | 4054024 | Хомут | 1 |
| 72 | 4054028 | Седло винта | 1 |
| 73 | M111045 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
