Поворот трансмиссия — HITACHI UH261

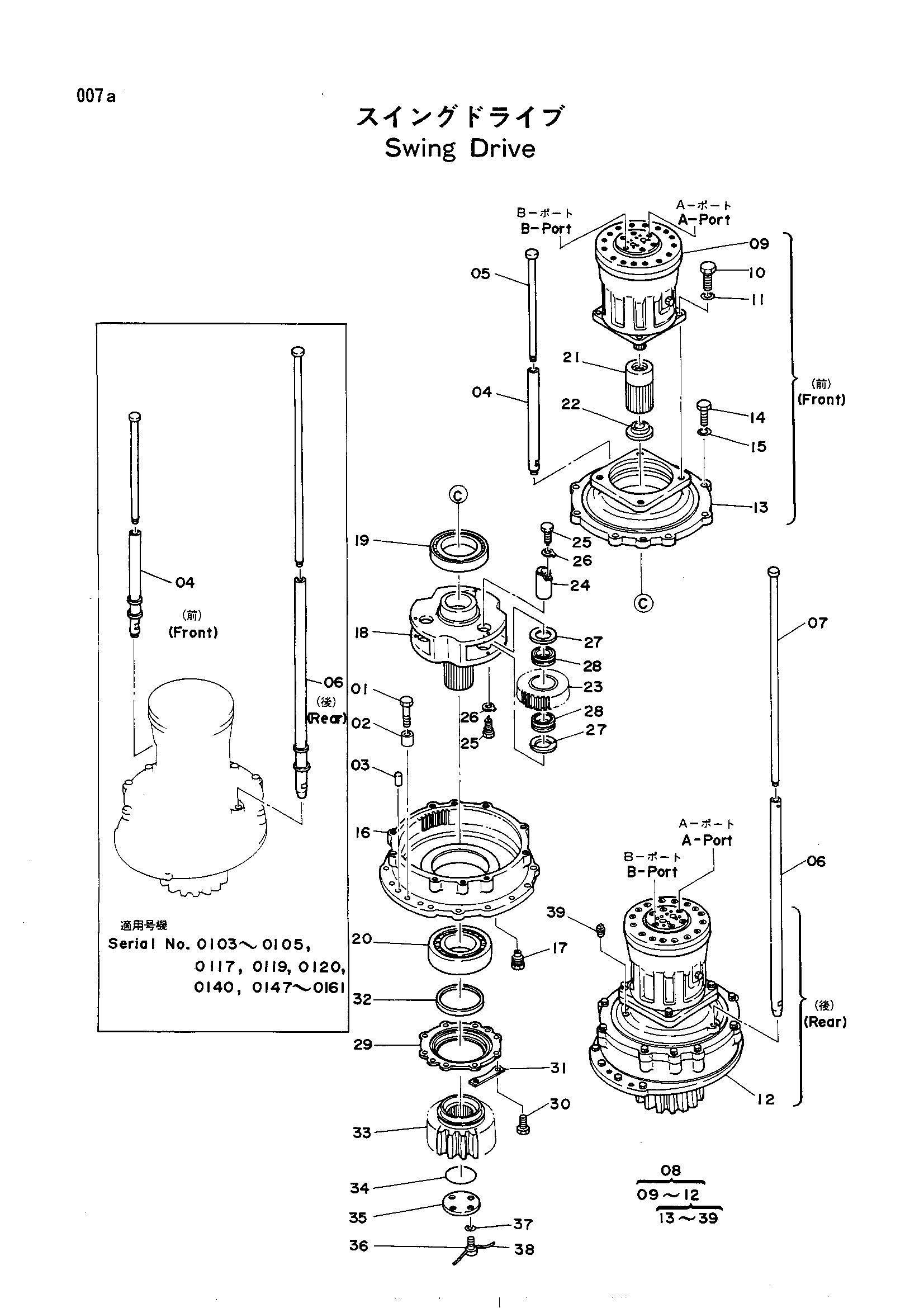

Заводская схема «Поворот трансмиссия» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 488658 | Болт | 26 |
| 02 | 4094917 | Проставка | 26 |
| 03 | J402050 | Довел | 4 |
| 04 | 4107318 замена: 8026773 | Трубка | 1 |
| 04 | 4107318 | Трубка | 1 |
| 04 | 4107318 | Трубка | 1 |
| 04 | 4107318 | Трубка | 1 |
| 04 | 4151733 | Трубка | 1 |
| 04 | 8026773 | Трубка | 1 |
| 04 | 8026773 | Трубка | 1 |
| 04 | 8026773 | Трубка | 1 |
| 04 | 8026773 | Трубка | 1 |
| 04 | 8026773 замена: 2018406 | Трубка | 1 |
| 04 | 8026773 замена: 4151733 | Трубка | 1 |
| 04 | 8026773 замена: 4151734 | Трубка | 1 |
| 04 | 8026773 замена: 94-2023 | Трубка | 1 |
| 05 | 9714605 замена: 9721709 | Указатель уровня | 1 |
| 06 | 4109182 замена: 8026772 | Трубка | 1 |
| 06 | 4109182 | Трубка | 1 |
| 06 | 4109182 | Трубка | 1 |
| 06 | 4109182 | Трубка | 1 |
| 06 | 4151734 | Трубка | 1 |
| 06 | 8026772 | Трубка | 1 |
| 06 | 8026772 | Трубка | 1 |
| 06 | 8026772 | Трубка | 1 |
| 06 | 8026772 | Трубка | 1 |
| 06 | 8026772 замена: 2018406 | Трубка | 1 |
| 06 | 8026772 замена: 4151733 | Трубка | 1 |
| 06 | 8026772 замена: 4151734 | Трубка | 1 |
| 06 | 8026772 замена: 94-2023 | Трубка | 1 |
| 07 | 9714606 замена: 9721710 | Указатель уровня | 1 |
| 08 | 9041461 | Поворот привод в сборе | 2 |
| 09 | 4099711 | Гидромотор | 1 |
| 10 | M212071 | Болт | 4 |
| 11 | 4018545 | Плоская шайба | 4 |
| 12 | 9041462 | Поворот привод | 1 |
| 13 | 2011486 замена: 2018406 | Крышка | 1 |
| 13 | 2011486 замена: 94-2023 | Крышка | 1 |
| 13 | 2018406 | Крышка | 1 |
| 14 | M121650 | Болт | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 16 | 1003979 | Корпус | 1 |
| 17 | 960339 | Фильтр | 1 |
| 18 | 1005164 | Водило | 1 |
| 19 | 4096309 | Подшипник ролл | 1 |
| 20 | 4096308 | Подшипник | 1 |
| 21 | 3016369 | Солнечная шестерня | 1 |
| 22 | 4114644 | Упорная пластина | 1 |
| 23 | 3016370 | Шестерня планет | 3 |
| 24 | 8015782 | Палец | 3 |
| 25 | 4096305 | Болт ограничитель | 6 |
| 26 | A590412 | Шайба | 6 |
| 27 | 4096310 | Проставка | 6 |
| 28 | 4096307 | Игольчатый подшипник | 6 |
| 29 | 3016368 | Крышка | 1 |
| 30 | M111432 | Болт | 8 |
| 31 | 4096301 | Стопорная шайба | 4 |
| 32 | 947010 | Масляное уплотнение | 1 |
| 33 | 2011485 | Шестерня | 1 |
| 34 | 4508195 | Уплотнительное кольцо | 1 |
| 35 | 4096300 | Крышка | 1 |
| 36 | 4096302 | Болт | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | 4514053 | Провод | 2 |
| 39 | 94-2013 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
