Тормозной клапан — HITACHI UH261

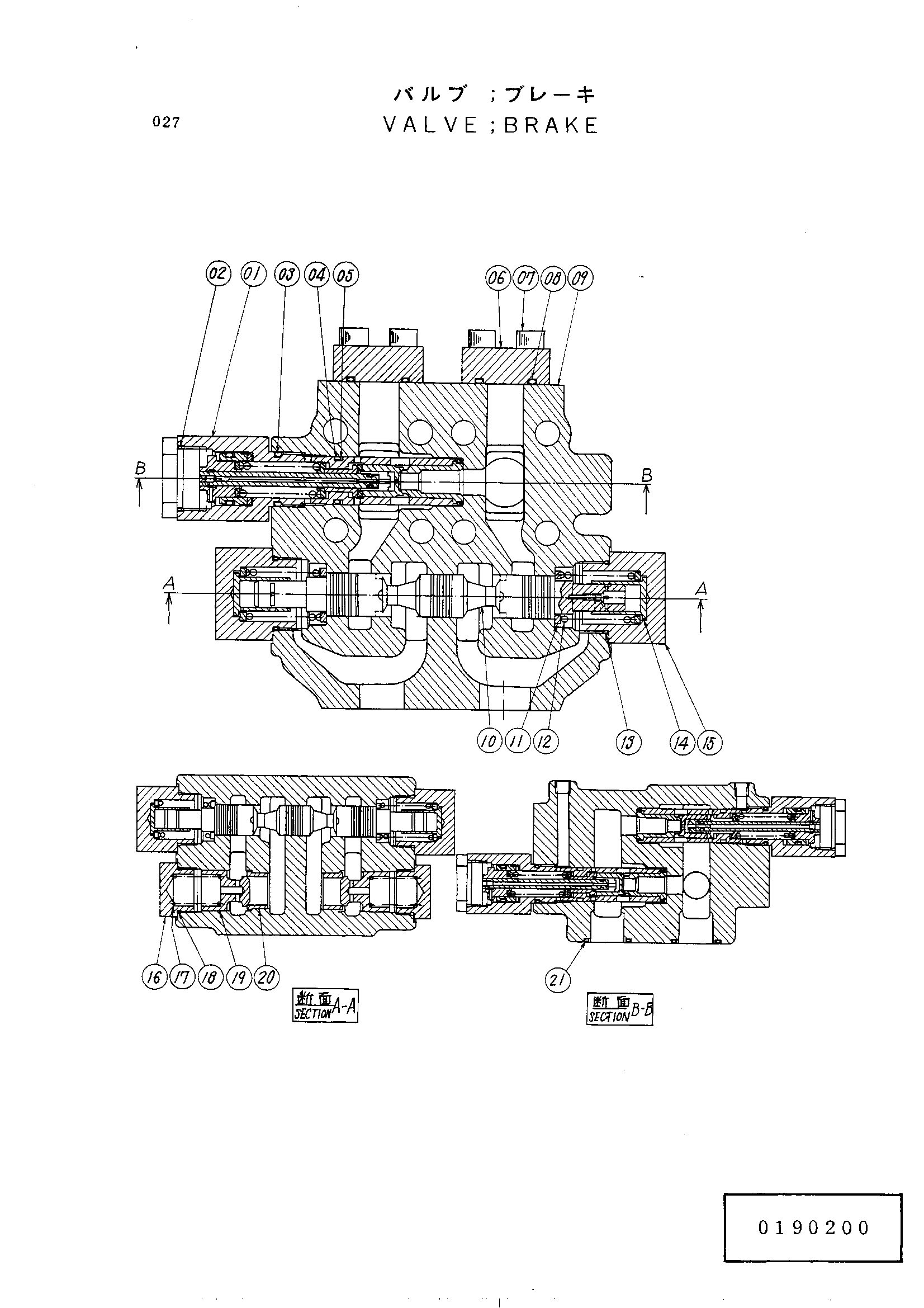

Заводская схема «Тормозной клапан» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4102634 | Клапан тормоз(28) | 1 | |
| 01 | 0190201 | Клапан | 2 |
| 02 | 971699 | Уплотнительное кольцо | 2 |
| 03 | 4146731 | Уплотнительное кольцо | 2 |
| 04 | 4113187 | Опорное кольцо | 2 |
| 05 | 965968 | Уплотнительное кольцо IBP50 | 2 |
| 06 | 0190202 | Фланец | 2 |
| 07 | 0190203 | Болт | 8 |
| 08 | 966993 | Уплотнительное кольцо | 2 |
| 11 | 0190204 | Проставка | 4 |
| 12 | 0190205 | Пружина | 2 |
| 13 | 4501004 | Уплотнительное кольцо | 2 |
| 14 | 0190208 | Втулка | 2 |
| 15 | 0190209 | Чашка | 2 |
| 16 | 0190210 | Чашка | 2 |
| 17 | 0190211 | Пружина | 2 |
| 18 | 971699 | Уплотнительное кольцо | 2 |
| 19 | 0190212 | Проверка | 2 |
| 21 | 4508805 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
