Кабина группа — HITACHI UH261

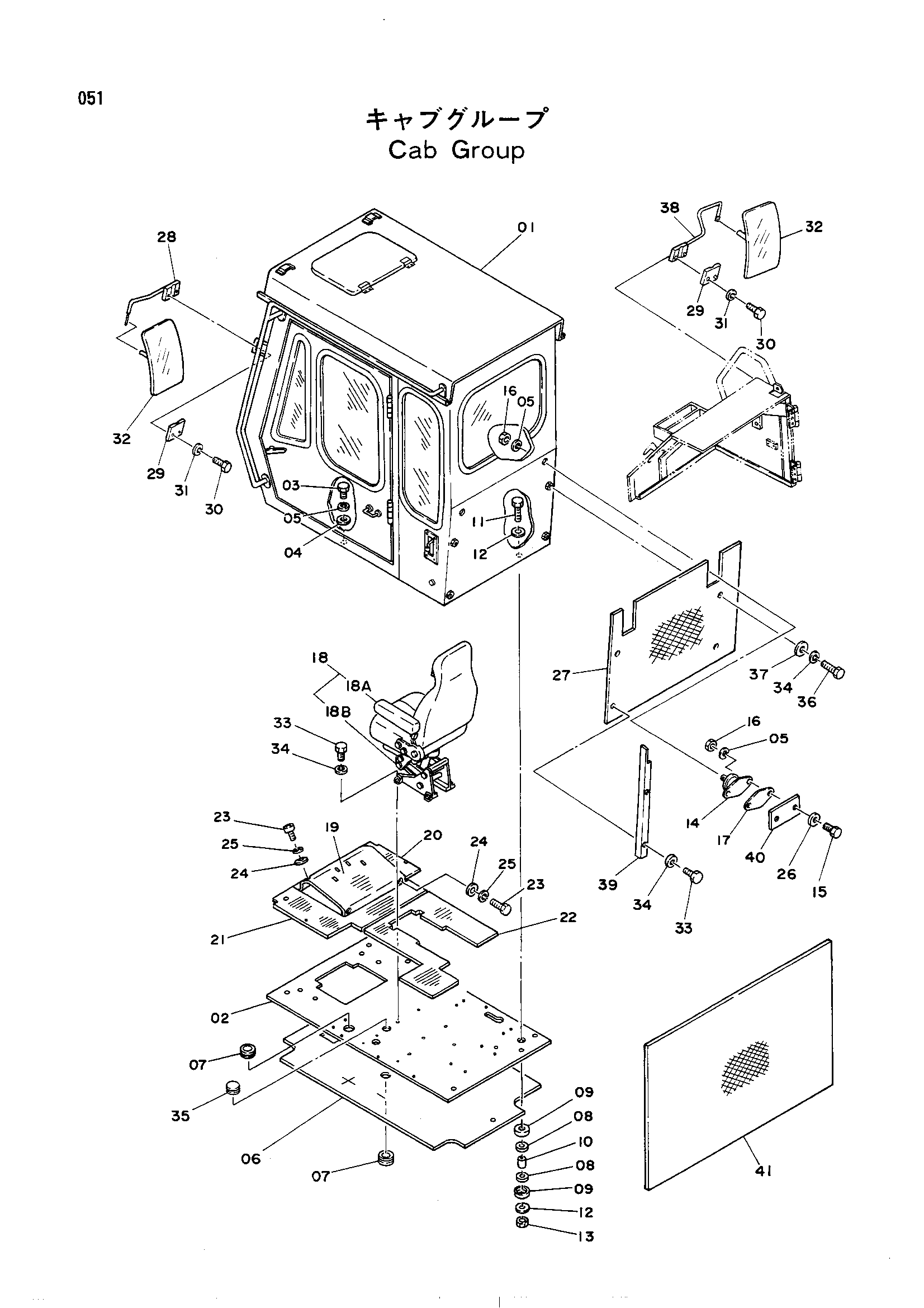

Заводская схема «Кабина группа» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4122499 замена: 4138124 | Кабина в сборе | 1 |
| 01 | 4138124 | Кабина в сборе | 1 |
| 02 | 2014779 замена: 7011624 | Пластина | 1 |
| 02 | 7011624 | Пластина | 1 |
| 03 | M111020 | Болт | 5 |
| 04 | A590110 | Шайба | 5 |
| 05 | A590910 | Пружинная шайба | 11 |
| 06 | 2014780 | Стекловата | 1 |
| 07 | 4087462 | Резиновая втулка | 8 |
| 08 | 4080426 | Резиновая подушка | 8 |
| 09 | 4086007 | Ограничитель | 8 |
| 10 | 4122111 | Проставка | 4 |
| 11 | M111690 | Болт | 4 |
| 12 | 4114405 | Шайба | 8 |
| 13 | 4026892 | U-образная гайка | 4 |
| 14 | 4504249 | Амортизатор | 2 |
| 15 | M111050 | Болт | 4 |
| 16 | M501008 | Гайка | 6 |
| 17 | 4514942 | Регулировочная шайба | 4 |
| 18 | 4123094 | Сиденье | 1 |
| 18A | 4117867 | Сиденье | 1 |
| 18B | 4117868 | Стойка | 1 |
| 19 | 4123039 | Резиновая прокладка | 1 |
| 20 | 4123038 | Резиновая прокладка | 1 |
| 21 | 3021947 | Резиновая прокладка | 1 |
| 22 | 3021948 | Резиновая прокладка | 1 |
| 23 | M200616 | Болт | 4 |
| 24 | 4144838 | Шайба | 4 |
| 25 | A590906 | Пружинная шайба | 4 |
| 26 | J217083 | Шайба | 4 |
| 27 | 3021951 | Стекловата | 1 |
| 28 | 8021640 | Стойка | 1 |
| 29 | 4113705 | Хомут | 2 |
| 30 | M210836 | Болт | 4 |
| 31 | A590908 | Пружинная шайба | 4 |
| 32 | 4093058 | Зеркало | 2 |
| 33 | M111025 | Болт | 6 |
| 34 | A590910 | Пружинная шайба | 8 |
| 35 | 4075227 | Резиновая втулка | 1 |
| 36 | M111016 | Болт | 2 |
| 37 | J217083 | Шайба | 2 |
| 38 | 8021639 | Стойка | 1 |
| 39 | 8023398 | Опора | 1 |
| 40 | 4129964 | Пластина | 2 |
| 41 | 4134188 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
