Облицовка (4) — HITACHI UH261

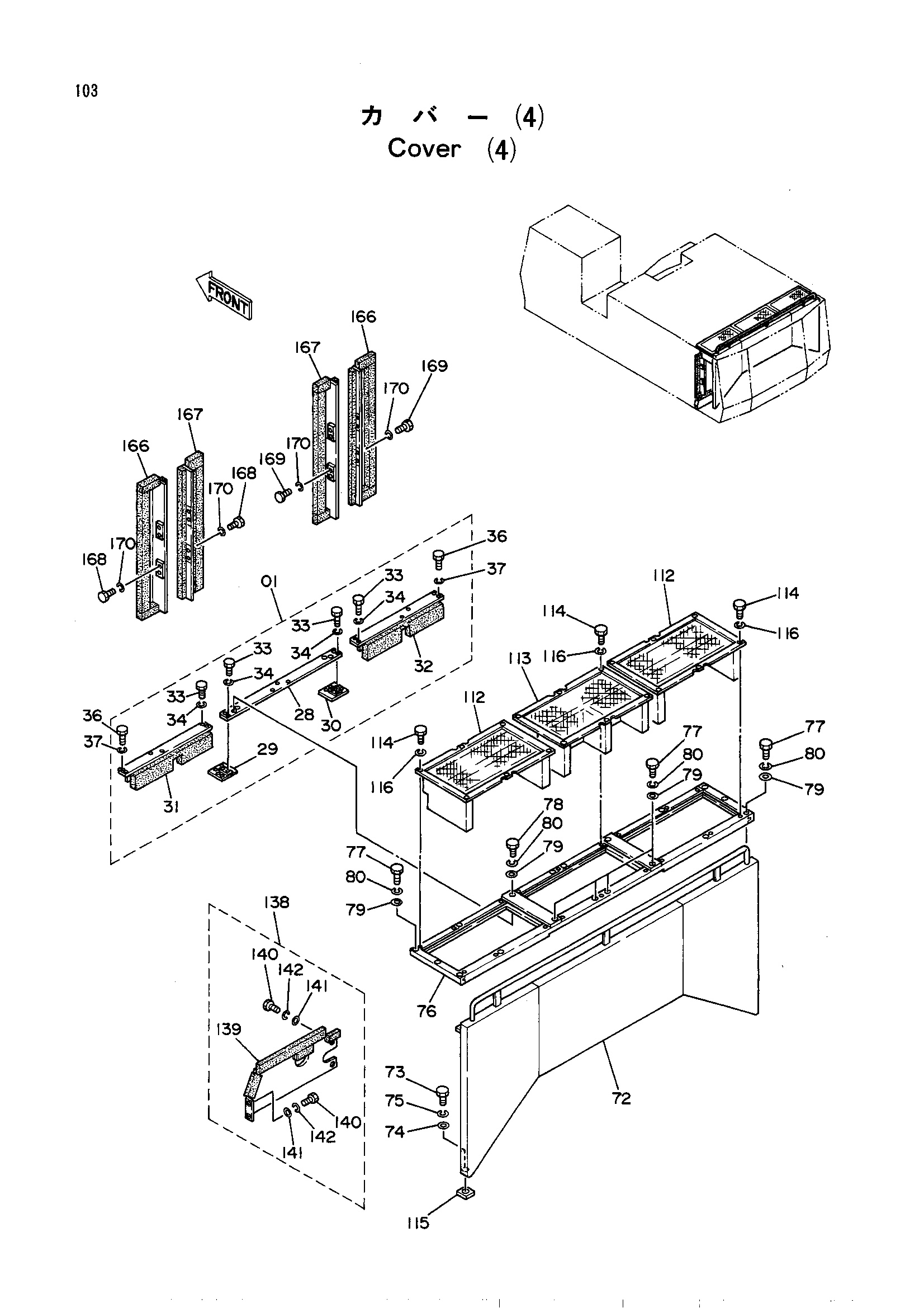

Заводская схема «Облицовка (4)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9042156 | Опора в сборе (3) | 1 |
| 28 | 4124970 | Опора | 1 |
| 29 | 9714947 | Сиденье винт (левый) | 1 |
| 30 | 9714948 | Сиденье винт (правый) | 1 |
| 31 | 9714949 | Опора (левый) | 1 |
| 32 | 9714950 | Опора (правый) | 1 |
| 33 | M111240 | Болт | 8 |
| 34 | A590912 | Пружинная шайба | 8 |
| 36 | M111225 | Болт | 4 |
| 37 | A590912 | Пружинная шайба | 4 |
| 72 | 6004962 | Крышка | 1 |
| 73 | M111640 | Болт | 2 |
| 74 | 4087197 | Шайба | 2 |
| 74 | A590116 замена: 4087097 | Шайба | 2 |
| 75 | A590916 | Пружинная шайба | 2 |
| 76 | 7010820 | Опора | 1 |
| 77 | M111263 | Болт | 14 |
| 78 | M111240 | Болт | 4 |
| 79 | 449490 | Шайба | 18 |
| 80 | A590912 | Пружинная шайба | 18 |
| 112 | 7010826 | Воздуховод | 2 |
| 113 | 7010827 | Воздуховод | 1 |
| 114 | M111220 | Болт | 18 |
| 115 | 4099393 | Регулировочная шайба 1.0 | 14 |
| 116 | A590912 | Пружинная шайба | 18 |
| 138 | 9042245 | Крышка в сборе | 1 |
| 139 | 8022331 | Крышка | 2 |
| 140 | M111020 | Болт | 8 |
| 141 | J217083 | Шайба | 8 |
| 142 | A590910 | Пружинная шайба | 8 |
| 166 | 8026585 | Крышка | 2 |
| 167 | 8026586 | Крышка | 2 |
| 168 | M111022 | Болт | 4 |
| 169 | M111025 | Болт | 4 |
| 170 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
