Двигатель — HITACHI UH261

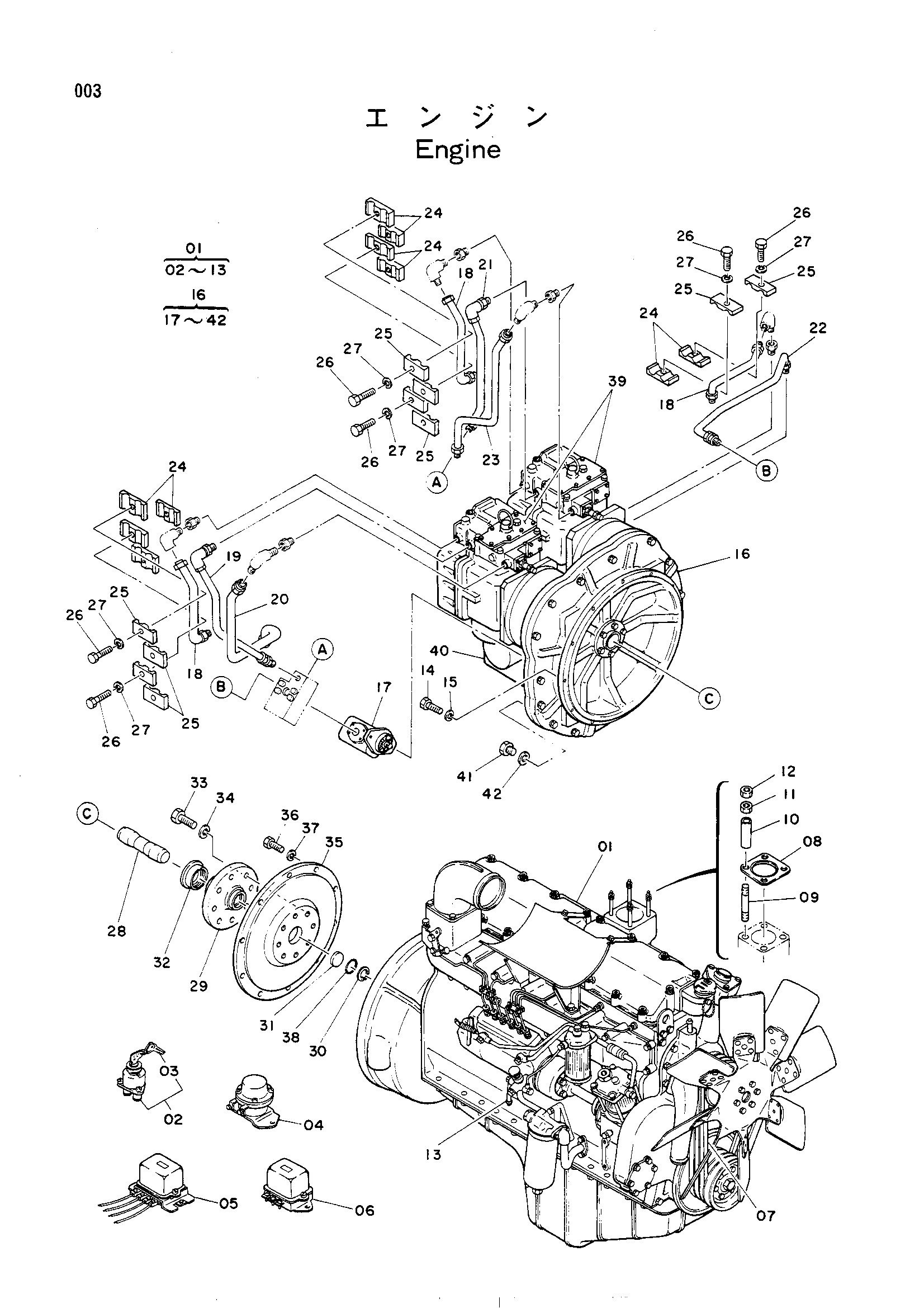

Заводская схема «Двигатель» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4097648 | Двигатель | 2 |
| 02 | 4038458 | Замок зажигания | 1 |
| 03 | 4507942 | Шпонка | 1 |
| 04 | 4034634 | Реле | 1 |
| 05 | 4515085 | Реле | 1 |
| 06 | 4515086 | Регулятор | 1 |
| 07 | 4054596 | Ремень V | 1 |
| 08 | 4060165 | Прокладка | 2 |
| 09 | 4129235 | Болт шпилька | 4 |
| 10 | 4129236 | Проставка | 4 |
| 11 | 4129237 | Гайка | 4 |
| 12 | 4129238 | Гайка | 4 |
| 13 | 4053152 | Трубка топливный | 1 |
| 14 | M211032 | Болт | 12 |
| 15 | A590910 | Пружинная шайба | 12 |
| 16 | 9040730 | Насос в сборе | 2 |
| 17 | 4035495 | Шестерённый насос | 1 |
| 18 | 3018608 | Трубка | 3 |
| 19 | 8015306 | Трубка | 1 |
| 20 | 3018610 | Трубка | 1 |
| 21 | 8015305 | Трубка | 1 |
| 22 | 8015307 | Трубка | 1 |
| 23 | 3018609 | Трубка | 1 |
| 24 | 4106894 | Хомут | 10 |
| 25 | 4106895 | Хомут | 10 |
| 26 | M200822 | Болт | 10 |
| 27 | A590908 | Пружинная шайба | 10 |
| 28 | 3021683 | Вал | 1 |
| 29 | 3014238 | Муфта | 1 |
| 30 | 991722 | Стопорное кольцо | 1 |
| 31 | 4113699 | Ограничитель | 1 |
| 32 | 4121731 | Уплотнение кольцо | 1 |
| 33 | M221640 | Болт 16X40 | 8 |
| 34 | A590916 | Пружинная шайба | 8 |
| 35 | 3017053 | Пластина | 1 |
| 36 | M211022 | Болт | 10 |
| 37 | A590910 | Пружинная шайба | 10 |
| 38 | 4081260 | Уплотнительное кольцо | 1 |
| 39 | 9040731 | Насос одинарный | 2 |
| 40 | 9040732 | Насос одинарный | 1 |
| 41 | 4125874 | Указатель уровня | 2 |
| 42 | 4125875 | Уплотнительная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
