Кабина (5) — HITACHI UH261

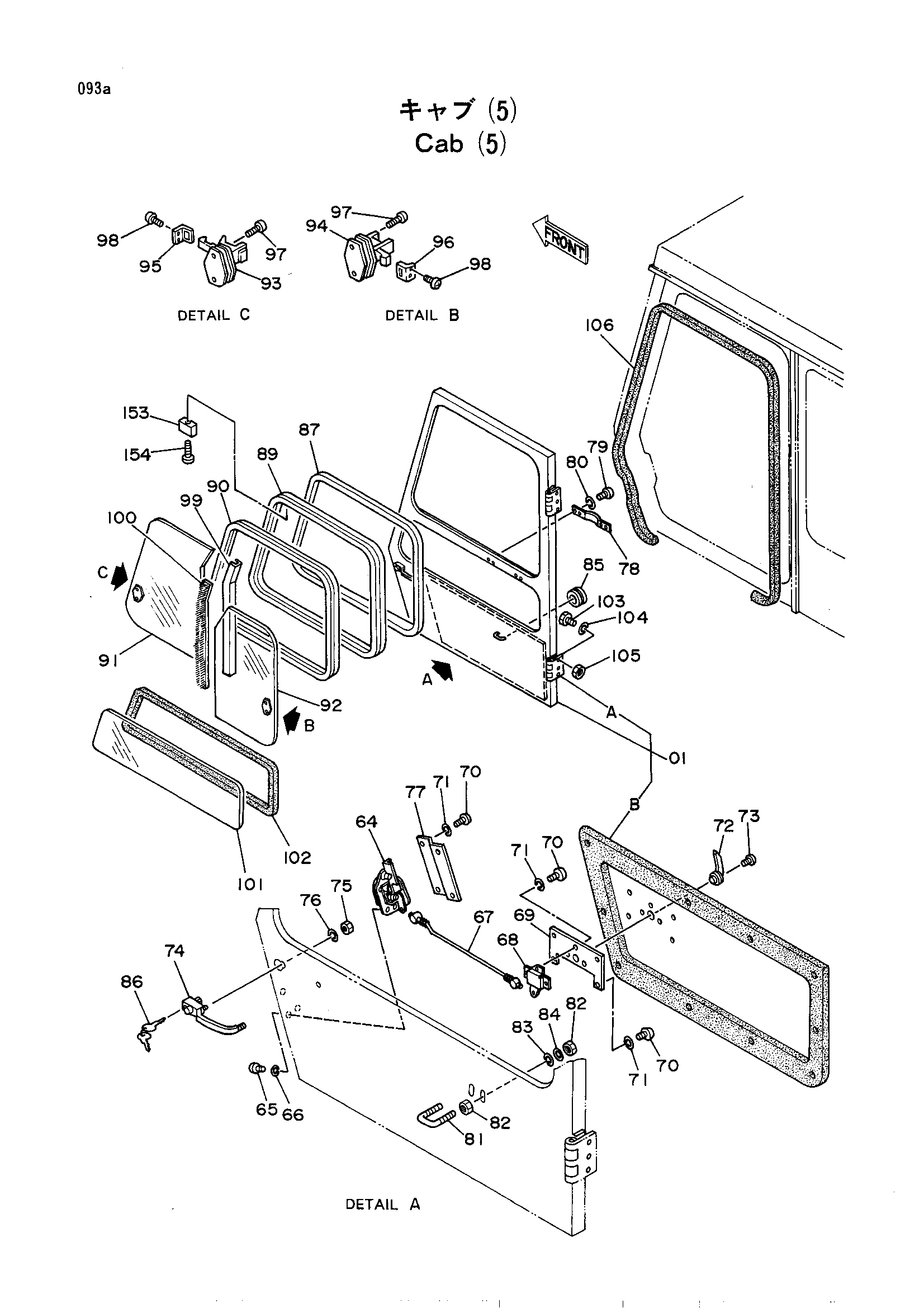

Заводская схема «Кабина (5)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-105 | 4160584 | Дверь в сборе | 1 |
| 01-105 | 4195920 | Дверь в сборе | 1 |
| 01 | 4158460 | Дверь | 1 |
| 01A | 4093295 | Петля | 2 |
| 01B | 4188527 | Трим накладка | 1 |
| 64 | 4128454 | Замок двери | 1 |
| 65 | M430610 | Винт | 3 |
| 66 | A590906 | Пружинная шайба | 3 |
| 67 | 4147903 | Шток | 1 |
| 68 | 4128455 | Рычаг | 1 |
| 69 | 4147904 | Крышка | 1 |
| 70 | M430510 | Винт | 11 |
| 71 | A590905 | Пружинная шайба | 11 |
| 72 | 4128460 | Рукоятка | 1 |
| 73 | M470513 | Винт | 1 |
| 74 | 4128457 замена: 4177190 | Рукоятка наружный | 1 |
| 74 | 4177190 | Рукоятка наружный | 1 |
| 75 | M500807 | Гайка | 2 |
| 76 | A590908 | Пружинная шайба | 2 |
| 77 | 4158461 | Крышка | 1 |
| 78 | 4089005 | Рукоятка | 2 |
| 79 | M430530 | Винт | 8 |
| 80 | A590905 | Пружинная шайба | 8 |
| 81 | 4128461 | U-образный болт | 1 |
| 82 | M501008 | Гайка | 4 |
| 83 | A590910 | Пружинная шайба | 4 |
| 84 | A590110 | Плоская шайба | 4 |
| 85 | 4084302 | Резиновая прокладка | 2 |
| 86 | 971306 | Шпонка | 1 |
| 87 | 4105784 | Резиновый H | 1 |
| 89-100 | 4160585 | Окно в сборе | 1 |
| 89-100 | 4195792 | Окно в сборе | 1 |
| 89 | 4160586 | Рамка окна | 1 |
| 90 | 4160587 | Стекло RUN | 2 |
| 91 | 4160595 | Стекло | 1 |
| 91 | 4195923 | Стекло | 1 |
| 92 | 4160596 | Стекло | 1 |
| 92 | 4195925 | Стекло | 1 |
| 93 | 4084264 | Замок | 1 |
| 94 | 4084265 | Замок | 1 |
| 95 | 4088998 | Защёлка | 1 |
| 96 | 4084267 | Защёлка | 1 |
| 97 | M470416 | Винт | 4 |
| 98 | 4091422 | Заклёпка | 4 |
| 99 | 4160588 | Рамка окна | 1 |
| 100 | 4160589 | Евеатхер стрип | 1 |
| 101 | 4158463 | Стекло | 1 |
| 101 | 4195929 | Стекло | 1 |
| 102 | 4503184 | Резиновый H | 1 |
| 103 | M111025 | Болт | 6 |
| 104 | A590910 | Пружинная шайба | 6 |
| 105 | M501008 | Гайка | 6 |
| 106 | 4128462 | Резиновая прокладка | 1 |
| 153 | 4125399 | Ограничитель | 1 |
| 154 | M470316 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
