Гидромотор поворота — HITACHI UH261

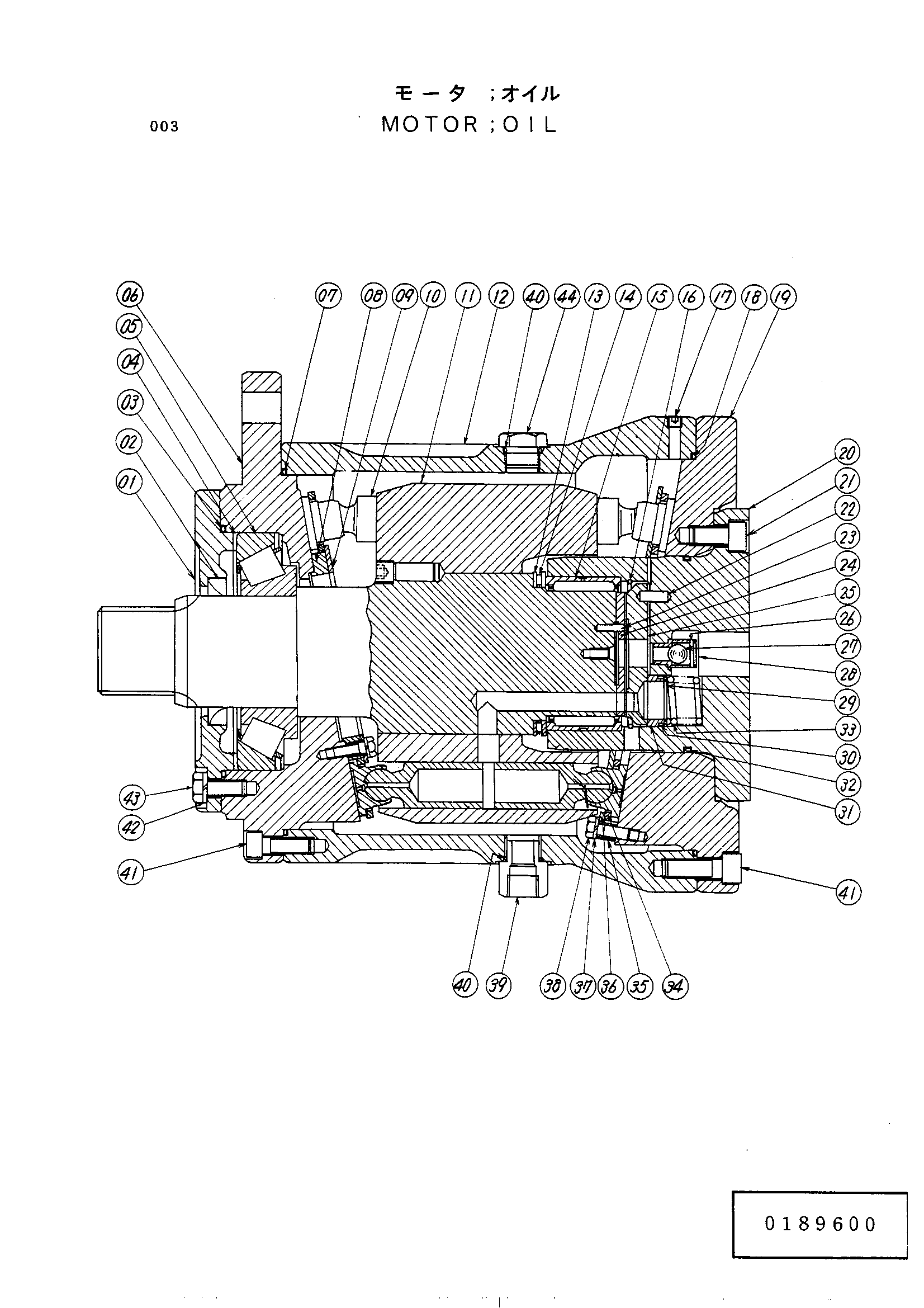

Заводская схема «Гидромотор поворота» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4099711 | Гидромотор(4) | 1 | |
| 02 | 0189601 | Масляное уплотнение | 1 |
| 03 | 4138929 | Уплотнительное кольцо | 1 |
| 04 | 0189603 | Регулировочная шайба | 1 |
| 05 | 0189604 | Подшипник каток | 1 |
| 07 | 4138930 | Уплотнительное кольцо | 1 |
| 08 | 0189605 | Проставка | 1 |
| 09 | 0189606 | Опора | 1 |
| 13 | 0101531 | Кольцо | 2 |
| 14 | 0101532 | Игольчатый подшипник | 1 |
| 15 | 0189607 | Подшипник упорный | 1 |
| 16 | 0189608 | Кольцо | 1 |
| 17 | 94-2010 | Пробка | 1 |
| 18 | 0189610 | Уплотнительное кольцо | 1 |
| 21 | 0189611 | Болт с внутренним шестигранником | 6 |
| 22 | 0101522 | Палец | 2 |
| 23 | 0101247 | Палец | 2 |
| 24 | 0189630 | Пластина порт | 1 |
| 25 | 0189612 | Пластина | 1 |
| 26 | 0189613 | Палец | 2 |
| 27 | 0189614 | Шарик | 2 |
| 28 | 0189615 | Втулка | 2 |
| 29 | 0189616 | Проставка | 4 |
| 30 | 0189617 | Кольцо | 4 |
| 31 | 0189618 | Втулка | 4 |
| 32 | A810135 | Уплотнительное кольцо | 1 |
| 33 | 0189620 | Пружина | 4 |
| 34 | 0189621 | Ретурн-плате | 2 |
| 35 | 0189622 | Проставка | 8 |
| 36 | 0189623 | Опора | 4 |
| 37 | 0189624 | Шайба | 14 |
| 38 | 0189625 | Болт | 14 |
| 39 | 0189626 | Втулка | 1 |
| 40 | U12547U | О-ринг-в1530-12 | 2 |
| 41 | 0189627 | Болт | 32 |
| 42 | 0189628 | Шайба | 8 |
| 43 | 0189629 | Болт | 8 |
| 44 | 0101235 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
