CAT валк — HITACHI UH261

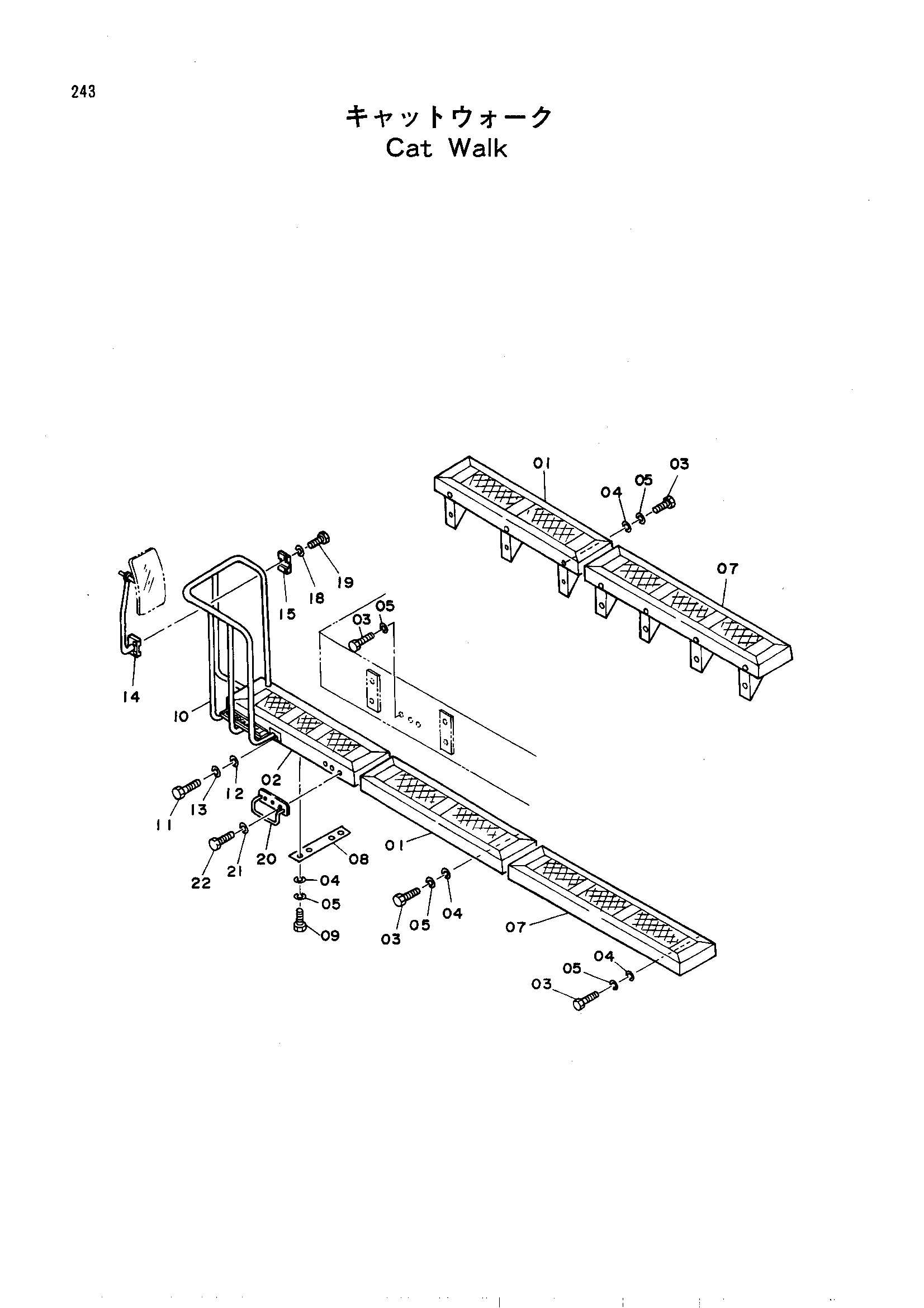

Заводская схема «CAT валк» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7012829 | Ступень | 2 |
| 01-15 | 9051809 | Катвалк в сборе | 1 |
| 02 | 7013553 | Ступень | 1 |
| 03 | M111228 | Болт | 35 |
| 04 | 449490 | Шайба | 36 |
| 05 | A590912 | Пружинная шайба | 39 |
| 07 | 7012828 | Ступень | 2 |
| 08 | 4152342 | Кронштейн | 1 |
| 09 | M111245 | Болт | 4 |
| 10 | 8027833 | Защитный кожух | 1 |
| 11 | M111025 | Болт | 8 |
| 12 | A590110 | Шайба | 8 |
| 13 | A590910 | Пружинная шайба | 8 |
| 14 | 8027718 | Стойка | 1 |
| 15 | 4128642 | Хомут | 1 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | J900835 | Болт | 2 |
| 20 | 9714332 | Ступень | 1 |
| 21 | A590912 | Пружинная шайба | 3 |
| 22 | M111228 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
