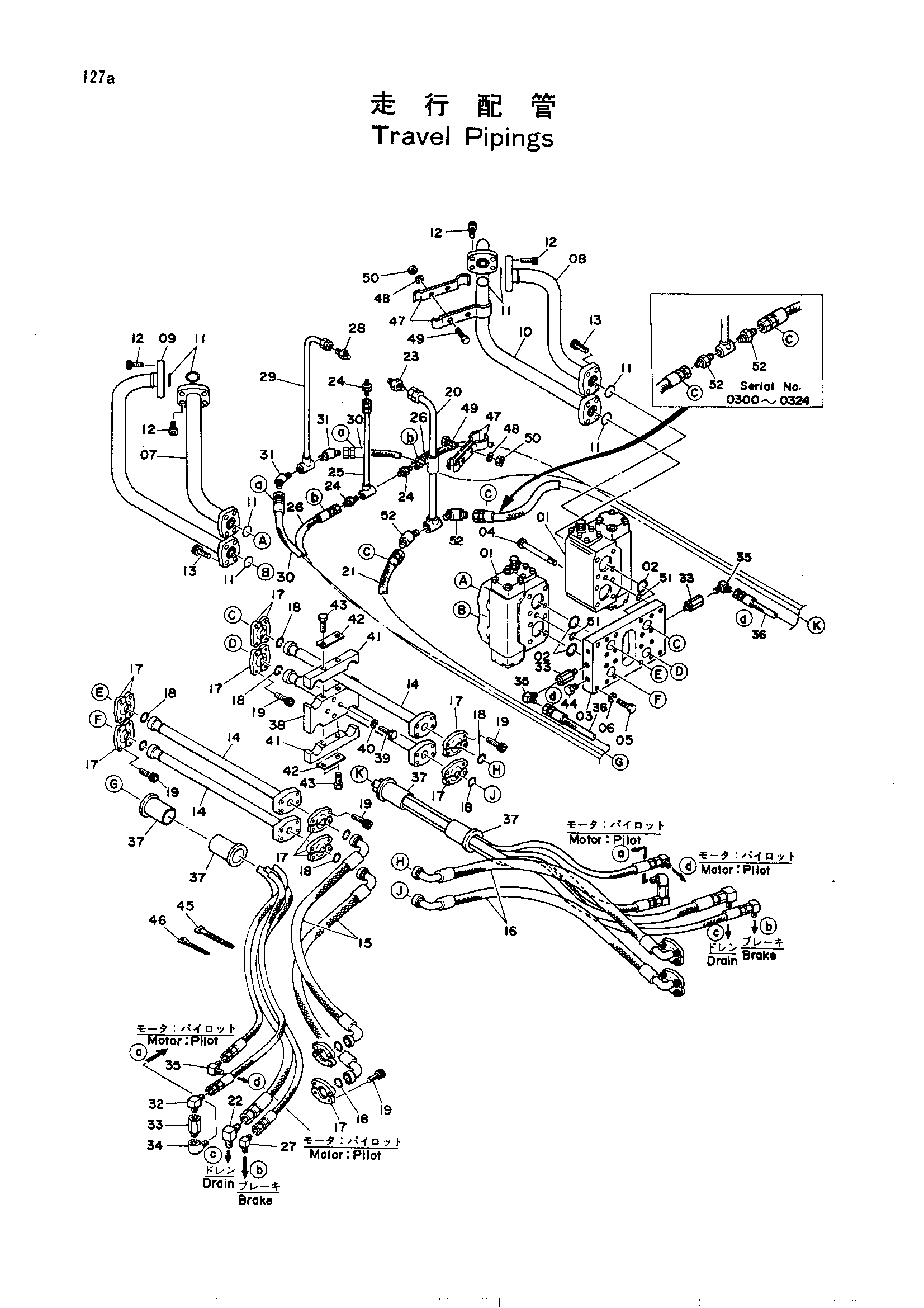

Ходовой трубопроводы — HITACHI UH261

Заводская схема «Ходовой трубопроводы» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9060640	Тормозной клапан	2
02	A811045	Уплотнительное кольцо	4
03	2019614	Блок	1
04	M351611	Болт с внутренним шестигранником	16
05	M121240	Болт	4
06	4086891	Шайба	4
07	8016281	Трубка	1
08	8016282	Трубка	1
09	8016253	Трубка	1
10	8016252	Трубка	1
11	4508805	Уплотнительное кольцо	8
12	M341445	Болт с внутренним шестигранником	16
13	M341245	Болт с внутренним шестигранником	16
14	8016856	Трубка	4
15	4100807	Шланг	2
16	4100808	Шланг	2
17	4089703	Разъёмный фланец	24
18	4508805	Уплотнительное кольцо	12
19	M341445	Болт	48
20	9720680	Трубка	1
21	4119238	Шланг	2
22	94-1403	Угловой штуцер	2
23	94-1303	Адаптер	1
24	94-1301	Адаптер	3
25	9720679	Трубка	1
26	4509871	Нейлоновый шланг	2
27	94-1401	Угловой штуцер	2
28	94-1303	Адаптер	1
29	9720681	Трубка	1
30	4509871	Нейлоновый шланг	2
31	94-1501	Угловой штуцер	2
32	94-1401	Угловой штуцер	2
33	4015427	Адаптер	4
34	4139886	Угловой штуцер	2
35	94-1401	Угловой штуцер	4
36	4119239	Шланг	2
37	4100635	Резиновая втулка	4
38	3021129	Кронштейн	1
39	M111245	Болт	4
40	A590912	Пружинная шайба	4
41	4118864	Хомут трубки	2
42	4122929	Стопорная пластина	2
43	M111456	Болт	4
44	446536	Пробка	4
45	4121859	Ленточный зажим	6
46	4055312	Зажим	8
47	4110324	Хомут трубки	4
48	A590912	Пружинная шайба	4
49	M111240	Болт	4
50	M501210	Гайка	4
51	4509180	Уплотнительное кольцо	2
52	94-1303	Адаптер	2
52	94-1503	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
