Укороченный рукоять (2.7M) — HITACHI UH261

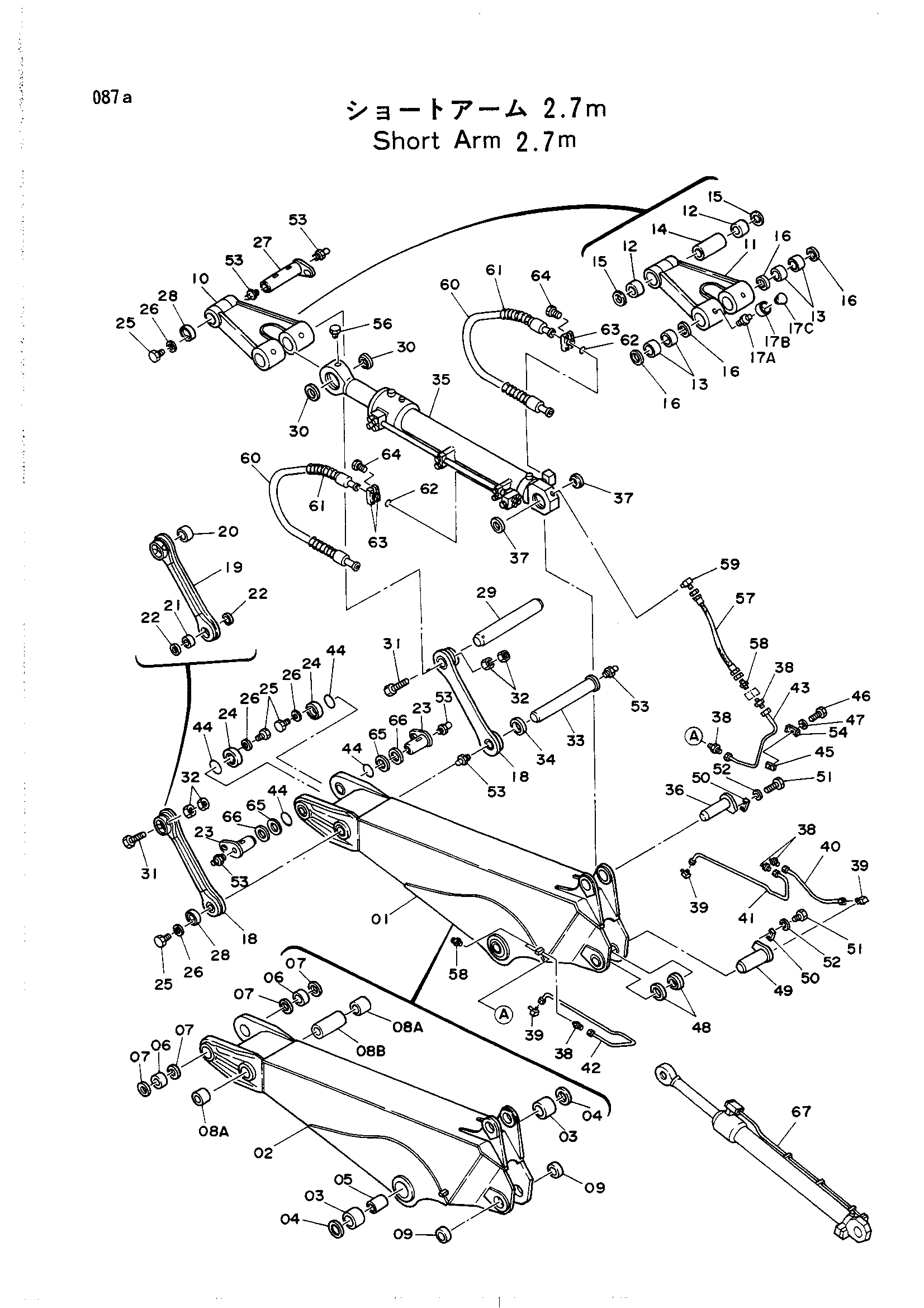

Заводская схема «Укороченный рукоять (2.7M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9046483	Рукоять(укороченный)	1
02	5001321	Рукоять	1
03	4107076 замена: 4161701	Втулка	2
03	4161701	Втулка	2
04	4103903	Пылезащитное уплотнение	2
05	4139578	Проставка	1
06	4098098 замена: 4148855	Втулка	2
06	4148855	Втулка	2
07	4123049 замена: 4143623	Пылезащитное уплотнение	4
07	4143623 замена: 4171127	Пылезащитное уплотнение	4
07	4171127	Пылезащитное уплотнение	4
08A	4106645 замена: 4139597	Втулка	2
08A	4106645 замена: 4139999	Втулка	2
08A	4139597	Втулка	2
08B	4139999	Проставка	1
09	4107075	Втулка	2
10	9041688	Тяга	1
11	7009012	Тяга	1
12	4106645	Втулка	2
12	4139597	Втулка	2
13	4098099	Втулка	4
14	4139759	Трубка	1
14	4140000	Проставка	1
15	4112237 замена: 4143622	Пылезащитное уплотнение	2
15	4143622	Пылезащитное уплотнение	2
16	4112238 замена: 4143624	Пылезащитное уплотнение	4
16	4143624	Пылезащитное уплотнение	4
17A	J75481	Штуцер	2
17B	4130686	Втулка	2
17C	4105912	Колпачок	2
18	9035160 замена: 9051120	Тяга B	2
18	9051120	Тяга в сборе	2
19	8018290	Тяга	1
20	4098099	Втулка	1
21	4100082 замена: 4149050	Втулка	1
21	4149050	Втулка	1
22	4112237 замена: 4143622	Пылезащитное уплотнение	2
22	4143622	Пылезащитное уплотнение	2
23	8022037	Палец	2
24	9712092	Ограничитель	2
25	M112045	Болт	12
26	A590920	Пружинная шайба	12
27	8022036	Палец	1
28	9712093	Ограничитель	2
29	4107012	Палец	1
30	4048537	Шайба	2
31	4050950	Болт	2
31	4094294	Болт	2
32	M512016	Гайка	4
32	M562016	Гайка	4
33	3018635	Палец	1
34	4040930	Шайба	1
35	4105607	Гидроцилиндр букк	1
36	8022038	Палец	1
37	4041056	Шайба	2
38	4119986	Адаптер	5
39	4097666	Угловой штуцер	3
40	4136490	Трубка	1
41	3024763	Трубка	1
42	3024762	Трубка	1
43	3024764	Трубка	1
44	4102191	Уплотнительное кольцо	4
45	4032161	Манжета	3
46	M111228	Болт	3
47	A590912	Пружинная шайба	3
48	4109488	Шайба	2
49	8018960 замена: 8030049	Палец	1
49	8030049	Палец	1
50	4122729	Пластина	2
51	M112045	Болт	4
52	A590920	Пружинная шайба	4
53	J75481	Штуцер	6
54	4032160	Хомут	3
56	4105912	Колпачок	1
57	4119232	Шланг	1
57	4511503 замена: 4119232	Резиновый шланг	1
58	94-1301	Адаптер	5
59	94-1401	Адаптер	1
60	4106935	Шланг	2
61	4055396	Защита коил	2
62	4508805	Уплотнительное кольцо	2
63	4089703	Разъёмный фланец	4
64	M341445	Болт	8
65	4139196	Регулировочная шайба	1
66	4139197	Регулировочная шайба	1
67	3024693	Гидроцилиндр рукояти	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
