Удлинённый стрела (9.5M) — HITACHI UH261

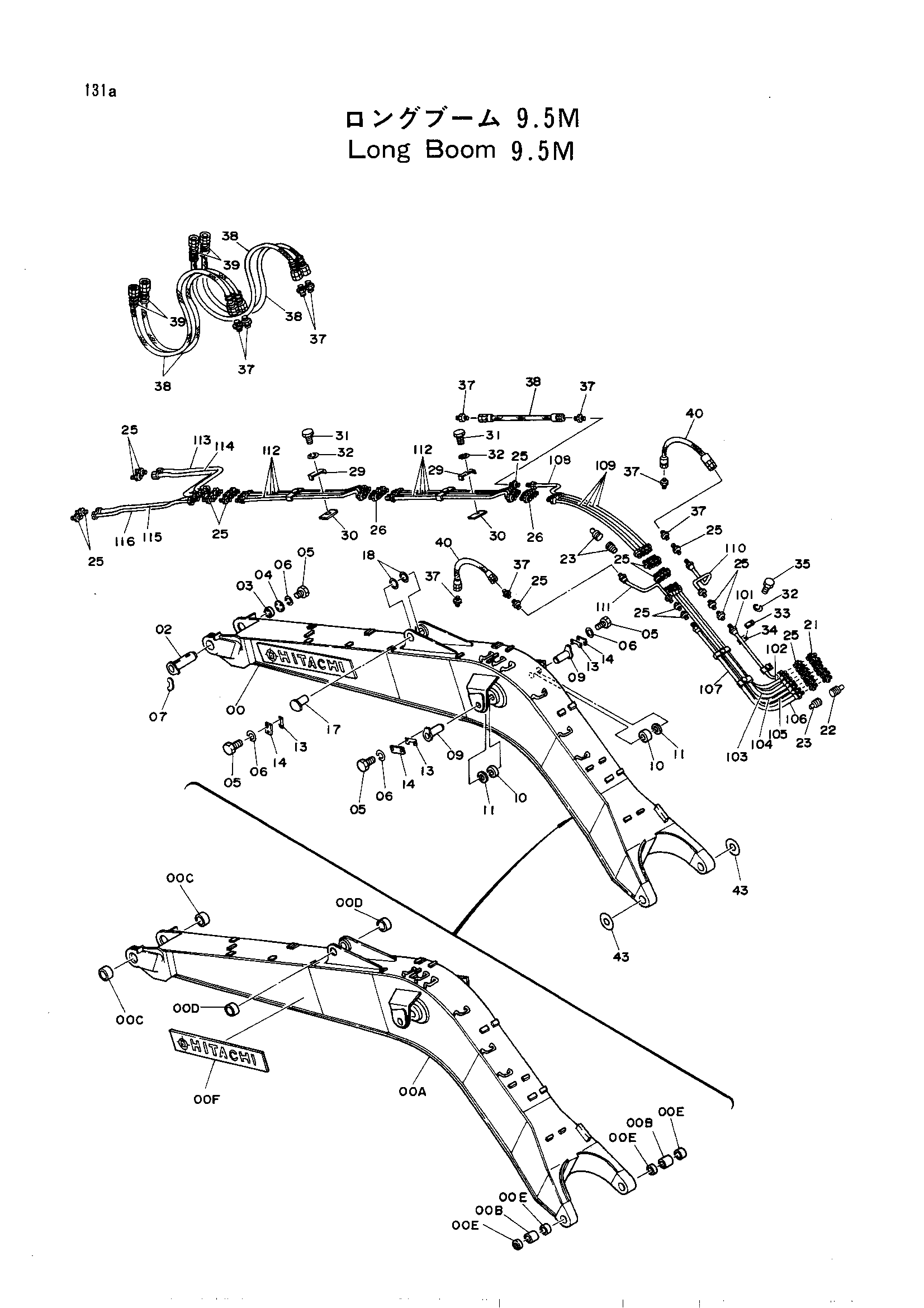

Заводская схема «Удлинённый стрела (9.5M)» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9050239	Стрела (с втулка)	1
00A	5001397	Стрела	1
00B	4161702	Втулка	2
00C	4107077	Втулка	2
00D	4107075	Втулка	2
00E	4143624	Пылезащитное уплотнение	4
00F	4072622	Информационная табличка	2
02	8022039	Палец	1
03	4084011	Проставка	1
04	4123818	Ограничитель	1
05	M112045	Болт	10
06	A590920	Пружинная шайба	10
07	4133854	Ограничитель	1
09	8021920	Палец	2
10	4121413	Проставка	2
11	4123052	Проставка	2
13	4122728	Ограничитель	3
14	4122729	Пластина	3
17	8029821	Палец	1
18	4048537	Шайба	2
21	J75481	Штуцер	7
22	J75281	Пробка	1
23	J75282	Пробка	3
25	4119986	Адаптер	36
26	4099282	Адаптер	8
29	4032158	Хомут	8
30	4032159	Резиновая прокладка	8
31	J901232	Болт	8
31	M111232	Болт	8
32	A590912	Пружинная шайба	12
33	4032160	Хомут	4
34	4032161	Резиновая прокладка	4
35	J901228	Болт	4
35	M111228	Болт	4
37	94-1301	Адаптер	10
38	4098901	Нейлоновый шланг	5
39	4053616	Защитный кожух	4
40	4512113	Нейлоновый шланг	2
43	4185489	Регулировочная шайба	2
101	4123595	Трубка	1
102	4146431	Трубка	1
103	4146432	Трубка	1
104	4146433	Трубка	1
105	4146434	Трубка	1
106	4146435	Трубка	1
107	4146436	Трубка	1
108	4146437	Трубка	1
109	4146438	Трубка	4
110	4146439	Трубка	1
111	4146440	Трубка	1
112	4146441	Трубка	8
113	4123690	Трубка	1
114	4123691	Трубка	1
115	4123692	Трубка	1
116	4123693	Трубка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
