Гидробак — HITACHI UH261

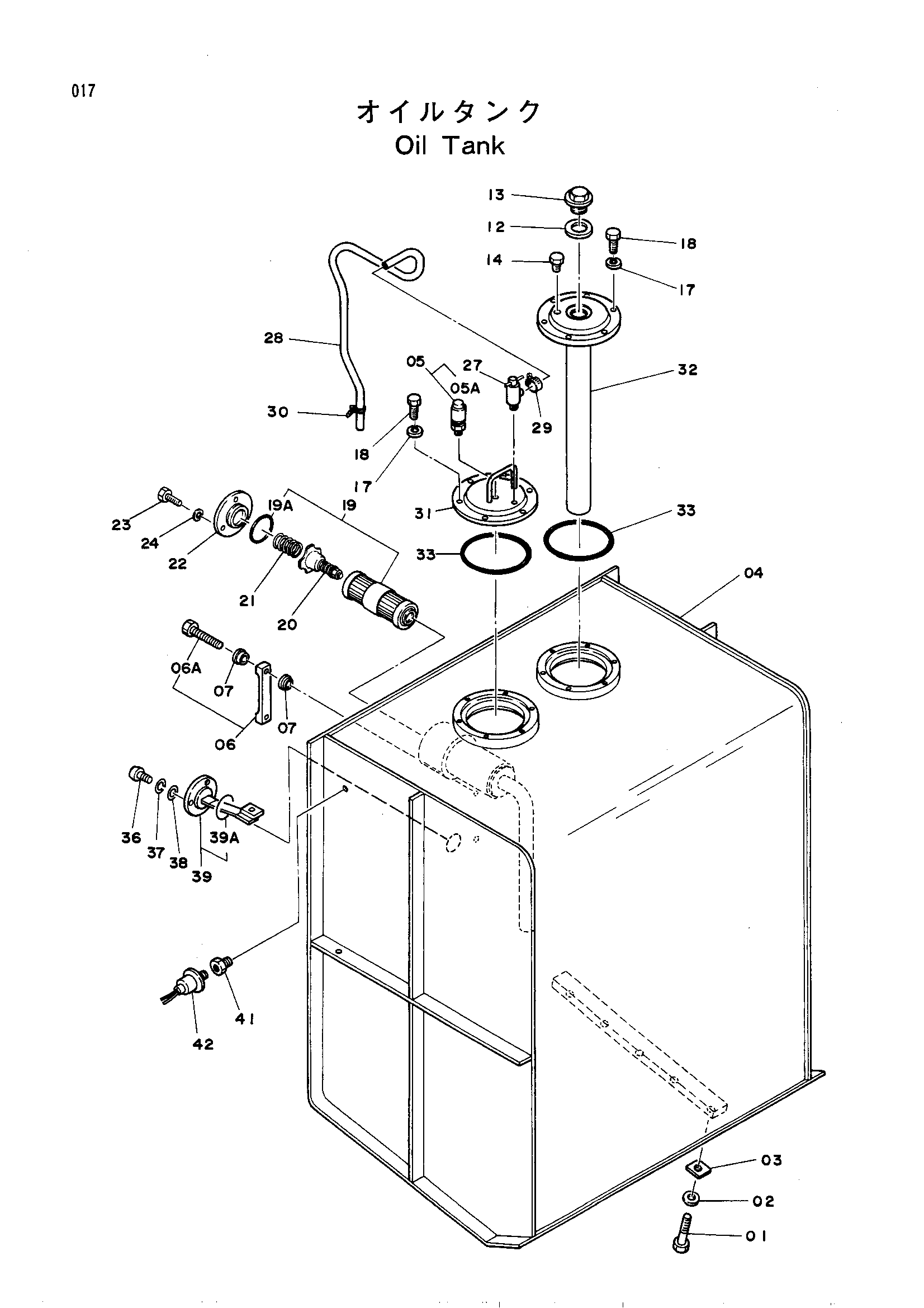

Заводская схема «Гидробак» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M122463 | Болт | 8 |
| 02 | 4085614 | Шайба | 8 |
| 03 | 4099393 | Регулировочная шайба | 5 |
| 04 | 5001369 | Гидробак | 1 |
| 05 | 4145453 замена: 4175286 | Клапан защитный | 1 |
| 05 | 4175286 | Клапан защитный | 1 |
| 05A | 4163653 | Крышка | 1 |
| 06 | 8016441 | Указатель уровня | 1 |
| 06A | 4100967 | Болт | 2 |
| 07 | 449558 | Уплотнительная шайба | 4 |
| 12 | 449916 | Манжета | 1 |
| 13 | 4513411 | Пробка | 1 |
| 14 | 447483 | Пробка | 1 |
| 17 | A590910 | Пружинная шайба | 12 |
| 18 | M111020 | Болт | 12 |
| 19 | 3021593 | Элемент | 1 |
| 19A | A810085 | Уплотнительное кольцо | 1 |
| 20 | 4108922 | Клапан | 1 |
| 21 | 4108874 | Пружина | 1 |
| 22 | 4108876 | Крышка | 1 |
| 23 | M111225 | Болт | 3 |
| 24 | A590912 | Пружинная шайба | 3 |
| 27 | 4094354 | Кран | 1 |
| 28 | 4121274 | Виниловый шланг | 1 |
| 29 | 4508575 | Хомут шланга | 1 |
| 30 | 4055311 | Зажим | 2 |
| 31 | 8025378 | Крышка | 1 |
| 32 | 8025379 | Крышка | 1 |
| 33 | A810160 | Уплотнительное кольцо | 2 |
| 36 | M430513 | Винт | 3 |
| 37 | A590905 | Пружинная шайба | 3 |
| 38 | A590105 | Шайба | 3 |
| 39 | 4129942 | Выключатель уровень | 1 |
| 39A | 4141171 | Уплотнительное кольцо | 1 |
| 41 | 94-1600 | Переходник | 1 |
| 42 | 4131662 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
