Уровень гидроцилиндр — HITACHI UH261

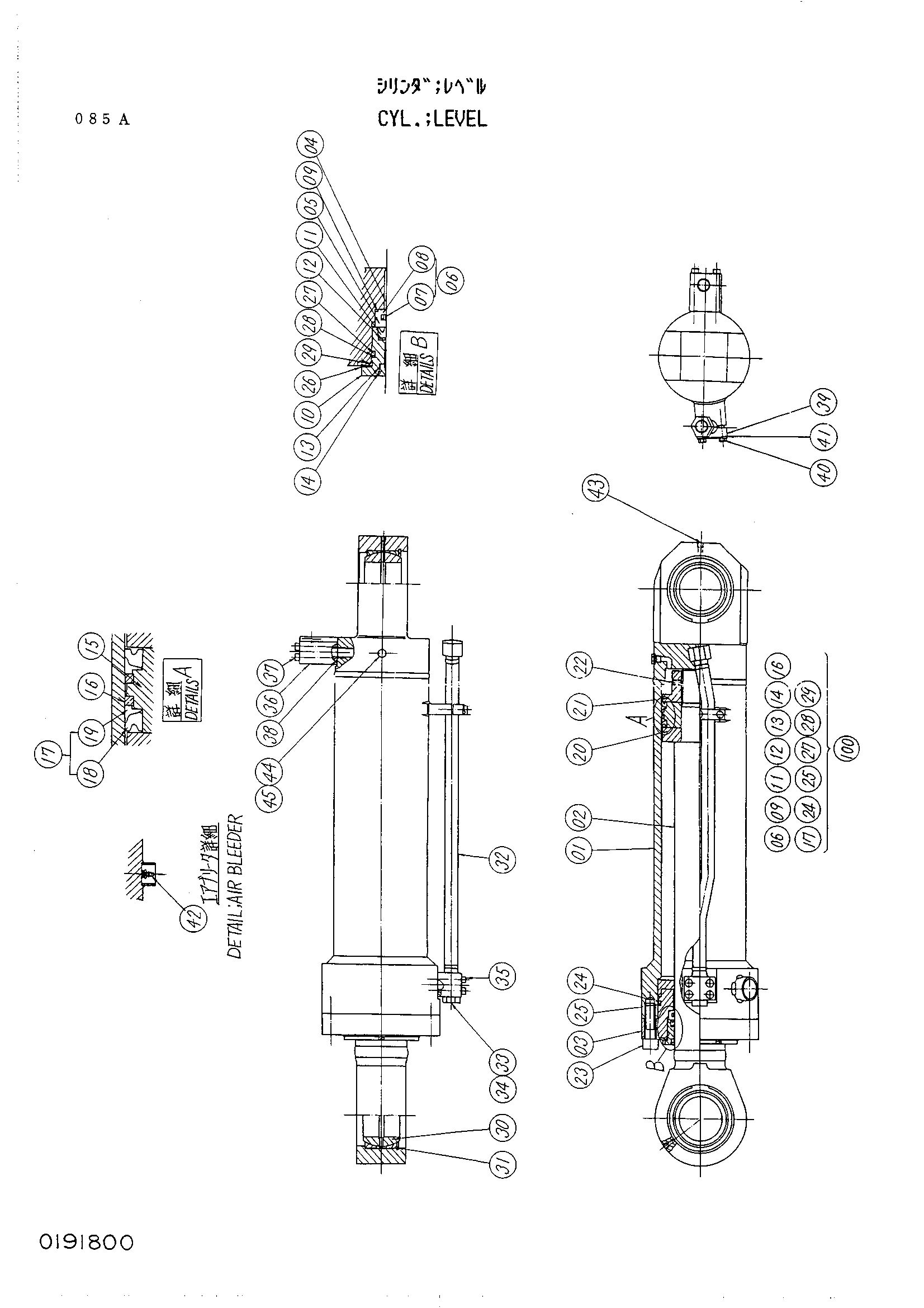

Заводская схема «Уровень гидроцилиндр» для HITACHI UH261. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	3021626	Гидроцилиндр леве	1
01	0191801	Трубка гидроцилиндр	1
02	0191802	Шток поршня	1
03	0161401	Головка гидроцилиндра	1
04	4128764	Втулка	1
05	0191413	Держатель	1
06	4128763	Кольцо	1
09	0191418	Уплотнительное кольцо	1
10	0191404	Держатель	1
11	0191405	Кольцо U	1
12	0191406	Опорное кольцо	1
13	0191407	Кольцо	1
14	0191415	Стопорное кольцо	1
15	4137601	Поршень	1
16	4045610	Поршневое кольцо	2
17	0161403	U-образная манжета	2
20	0191812	Держатель у-ринг	1
21	3025012	Гайка	1
22	4059385	Установочный винт	1
23	0191715	Болт с внутренним шестигранником	12
24	4113165	Уплотнительное кольцо	1
25	4138947	Опорное кольцо	1
26	0191414	Стопорная шайба	1
27	A811155	Уплотнительное кольцо	1
28	0191417	Опорное кольцо	1
29	A811160	Уплотнительное кольцо	1
30	0132803	Подшипник спхерикал	2
31	0132804	Стопорное кольцо	2
32	0191815	Трубка	1
33	0149008	Пробка	1
34	4506428	Уплотнительное кольцо	1
35	0176109	Болт с внутренним шестигранником	4
36	0191816	Соединение	1
37	0191817	Болт с внутренним шестигранником	4
38	984614	Уплотнительное кольцо	2
39	0137504	Держатель	1
40	M111245	Болт	2
41	0137505	Стопорная шайба	1
42	4059391	Воздушный клапан	1
43	0191430	Пробка	2
44	0191427 замена: 0151903	Колпачок	1
45	4509180	Уплотнительное кольцо	1
100	4128127	Уплотнение комплект(стрела)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH261 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
